立式外燃式斯特林动力装置结构设计

这套立式斯特林动力装置的结构设计，首先围绕热功转换的核心循环逻辑展开，区别于传统内燃机的爆燃做功模式，它依靠封闭工质在冷热腔间的往复流动实现压差驱动，适配低品位热源的利用场景。从实际应用场景来看，这类结构可直接对接太阳能集热装置的热能输出，在分布式太阳能发电场景中作为核心动力转换单元，也可反向循环作为斯特林制冷机的核心主体，或是在小型余热回收场景中搭配换热组件充当热泵动力源，适配偏远地区离网供电、小型便携制冷设备、低温余热回收等对燃料适配性要求高的工况。

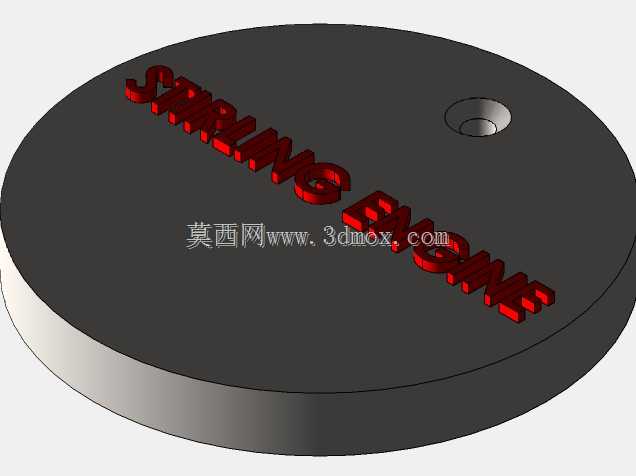

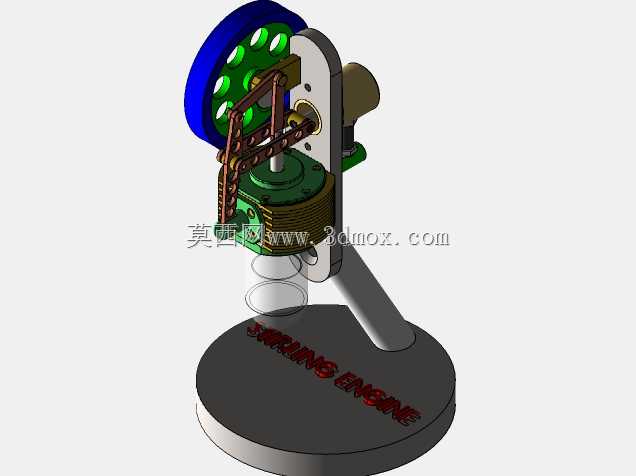

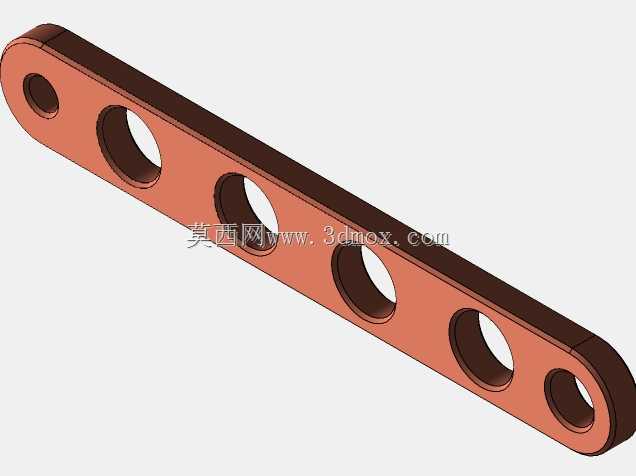

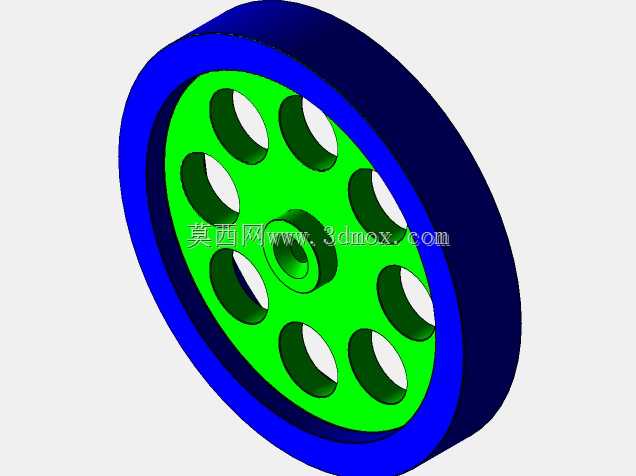

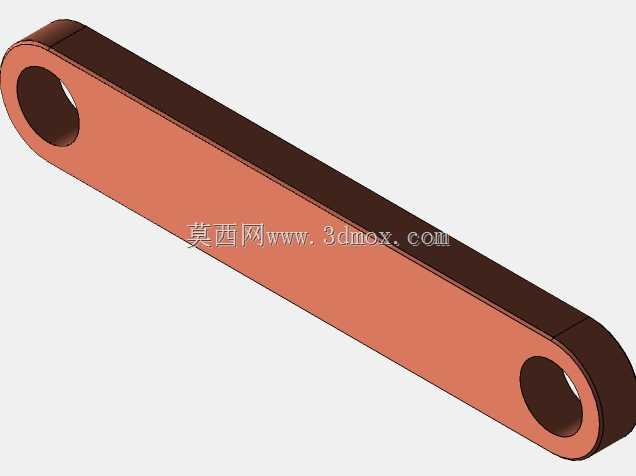

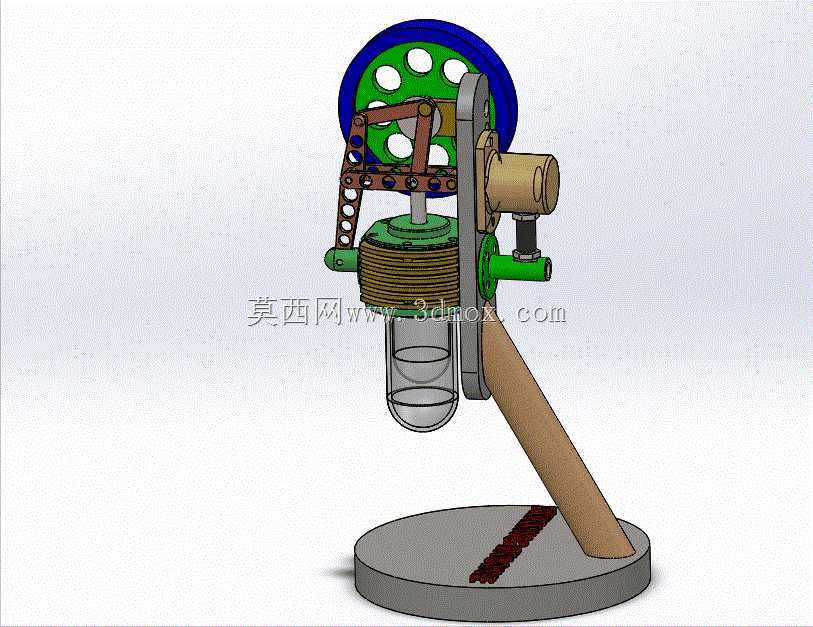

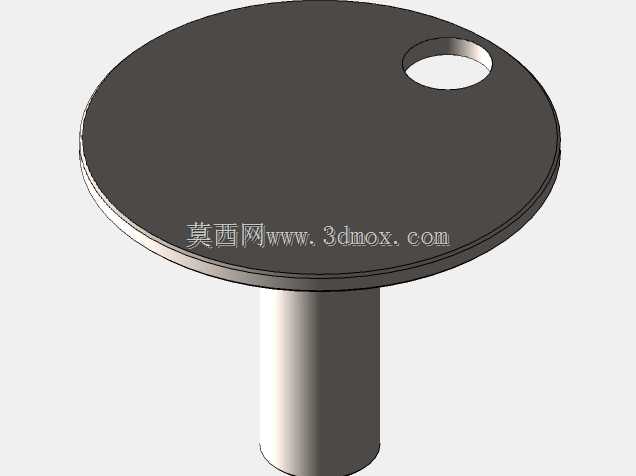

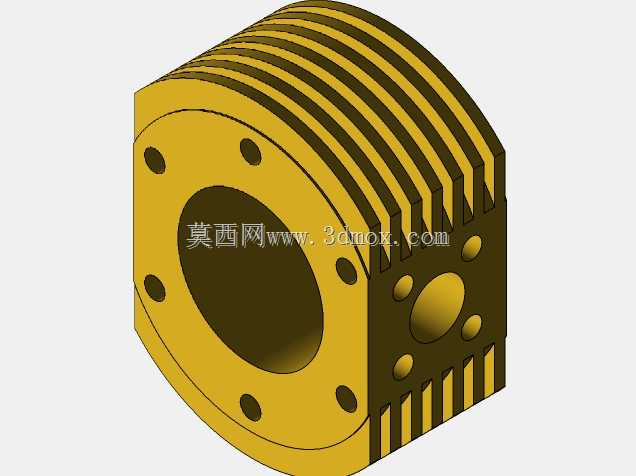

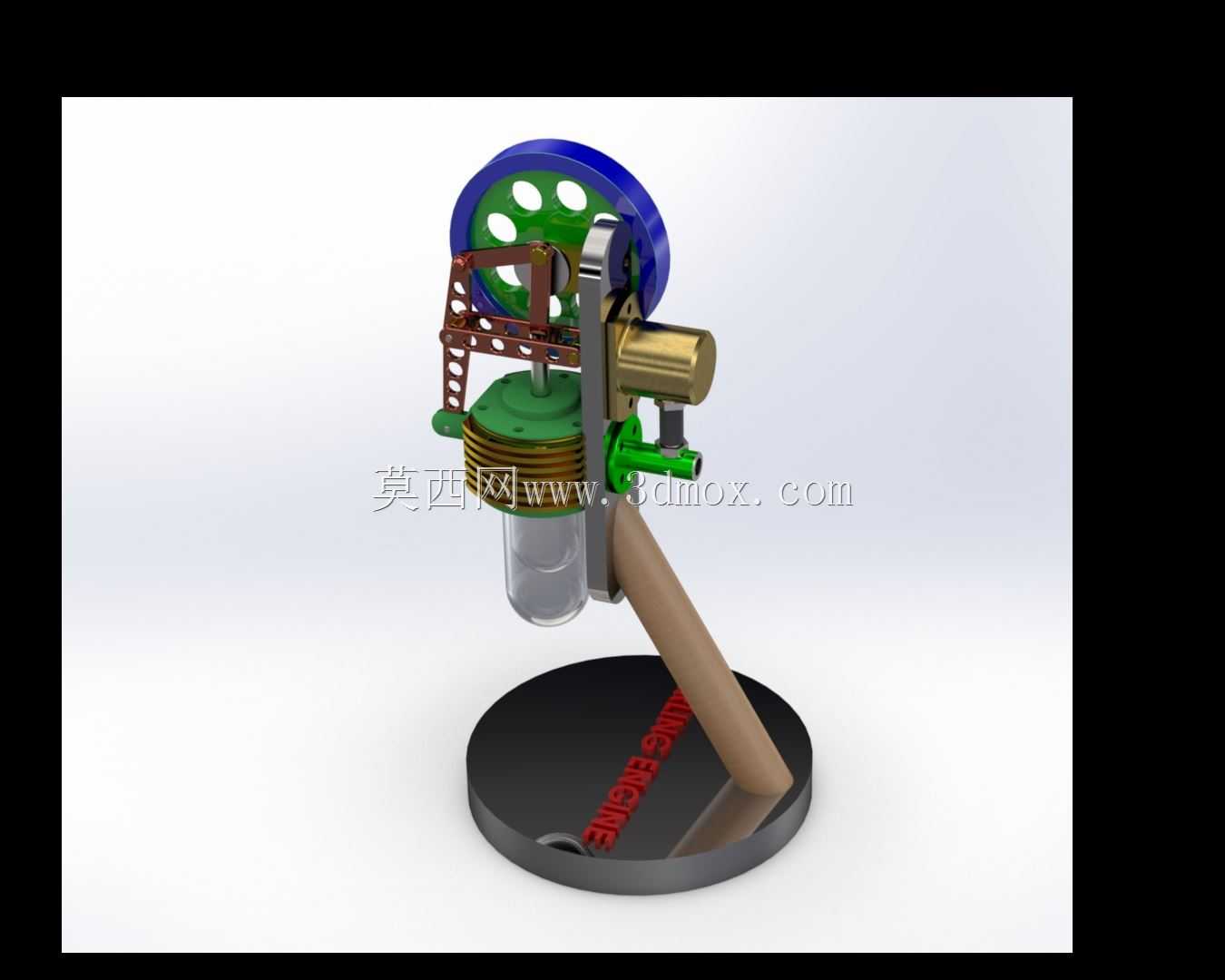

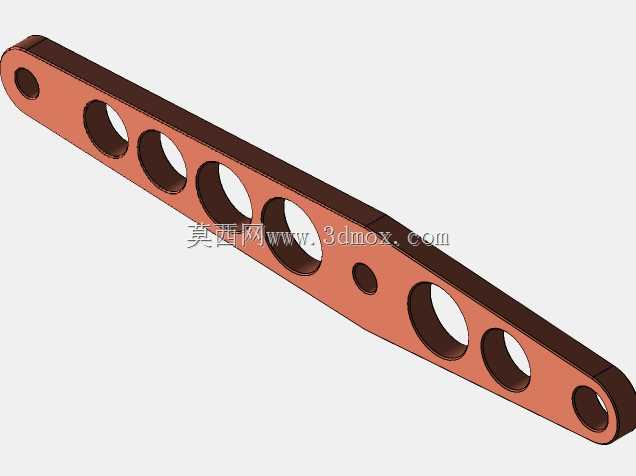

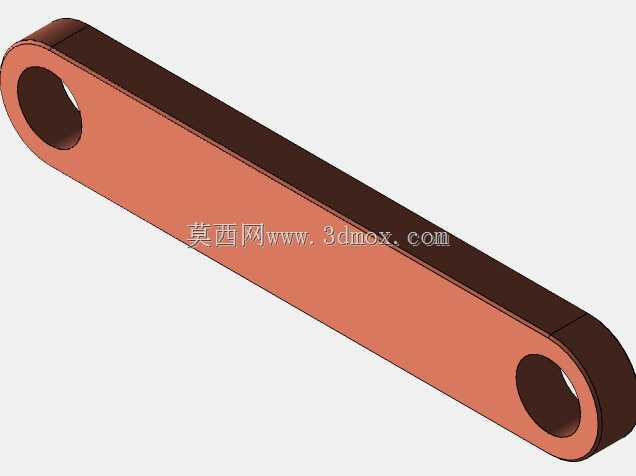

从功能特性来看，整套结构采用立式布局，将加热腔、冷却腔、曲柄飞轮组件沿竖直方向排布，底部倾斜支撑结构直接连接圆形安装底座，安装时仅需保证底座平面水平度偏差不超过0.5mm/m即可稳定运行，无需额外浇筑复杂安装基础。核心做功组件中，置换活塞与动力活塞采用同轴分层布置，加热段的散热鳍片结构直接增大热交换面积，减少工质升温过程的热损，冷却段侧置的换热接口可外接水冷或风冷回路，根据应用场景的散热条件灵活调整。传动部分采用镂空式曲柄连杆结构，搭配带减重孔的大直径飞轮，飞轮转动惯量经过匹配计算，可抵消活塞往复运动的惯性波动，保证输出轴转速平稳，连杆上的镂空减重设计既降低了运动件的整体质量，减少往复惯性力带来的振动，也兼顾了结构强度，避免高速运行时连杆出现形变。

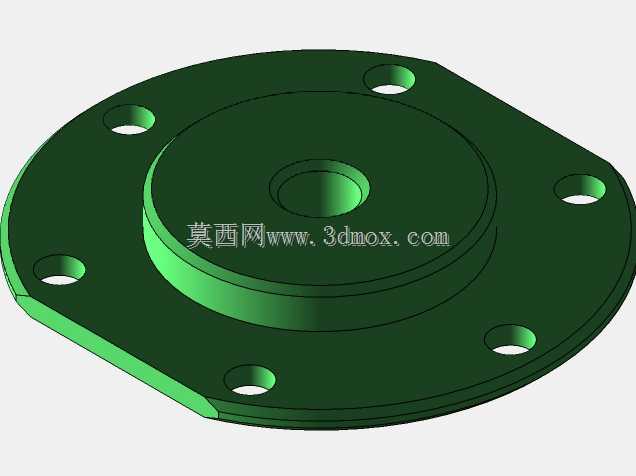

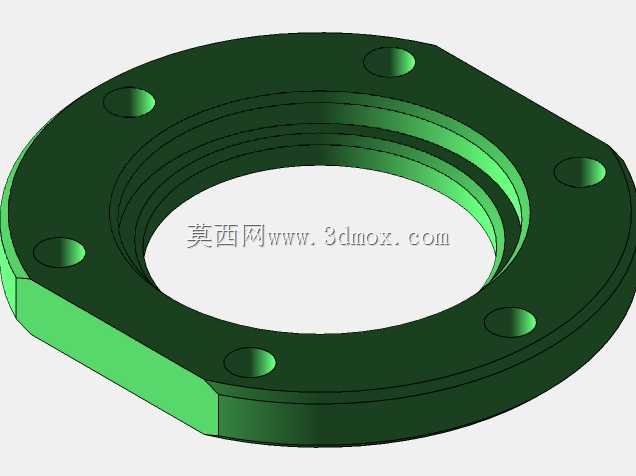

设计过程中优先考虑了运动件的干涉边界，所有运动部件的运动包络都在底座投影范围内，横向最大外缘由飞轮外圆决定，安装预留空间仅需在底座尺寸基础上单侧留出20mm的检修间隙即可，竖直方向的高度从底座底面到飞轮顶端的尺寸经过优化，不会出现过高导致的重心失稳问题。侧置的动力输出轴可直接连接小型发电机、减速齿轮组或是制冷压缩机的输入轴，无需额外加装换向传动结构，减少了动力传递过程的损耗。整套结构的密封面都集中在气缸上下端盖位置，装配时仅需保证端盖处的静密封可靠性，运动杆处的动密封采用低摩擦密封件，既减少工质泄漏风险，也降低了密封件带来的摩擦阻力，提升整体循环效率。在小型分布式能源场景中，这类结构可适配生物质燃料、工业废热、太阳能聚光热等多种热源，相比同功率等级的内燃机，它没有爆燃做功过程，运行噪音更低，排放也仅取决于热源端的供热形式，在对噪音、排放有要求的小型供能场景中适配性更强。
