八英寸WATERMAN型翻板闸阀结构设计

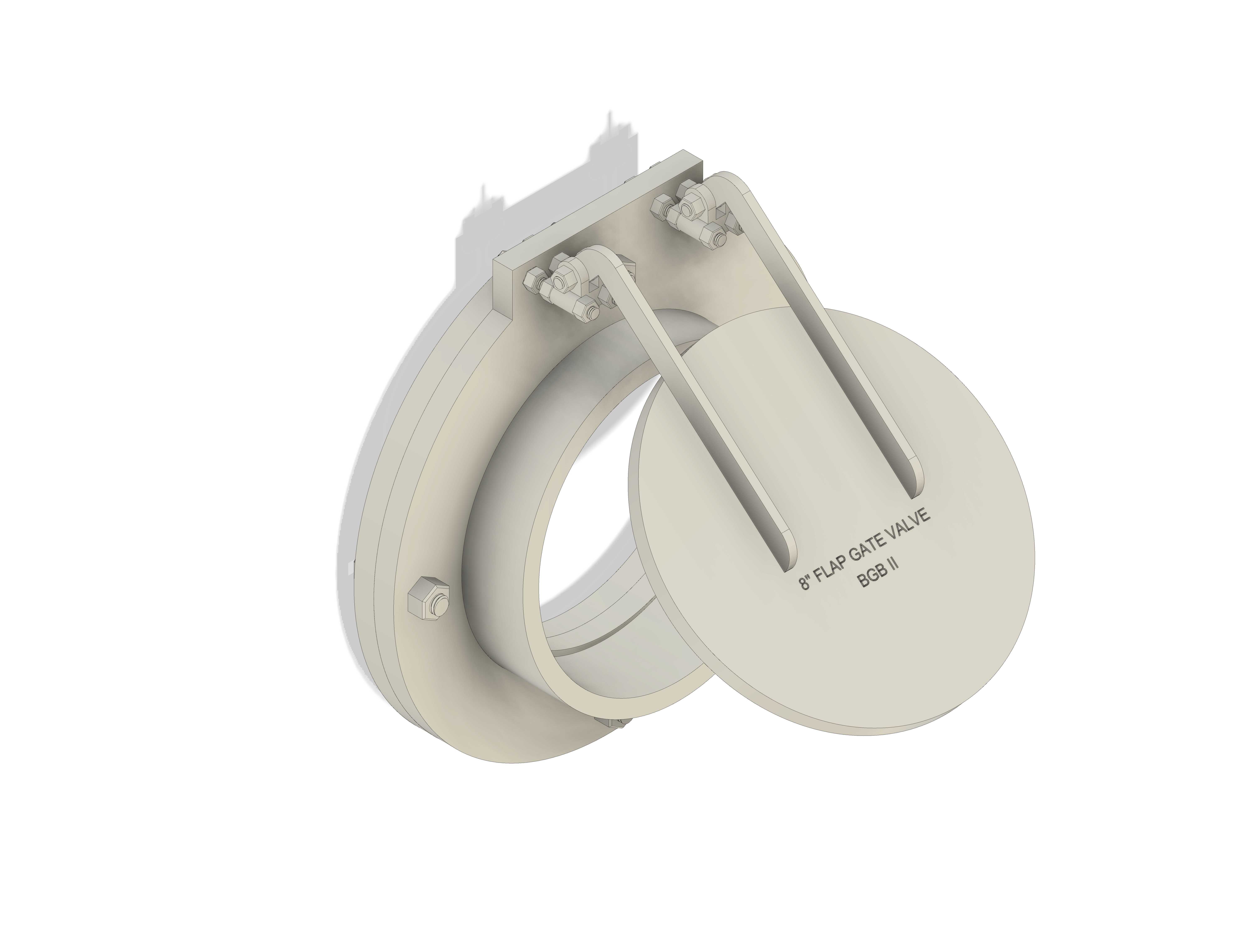

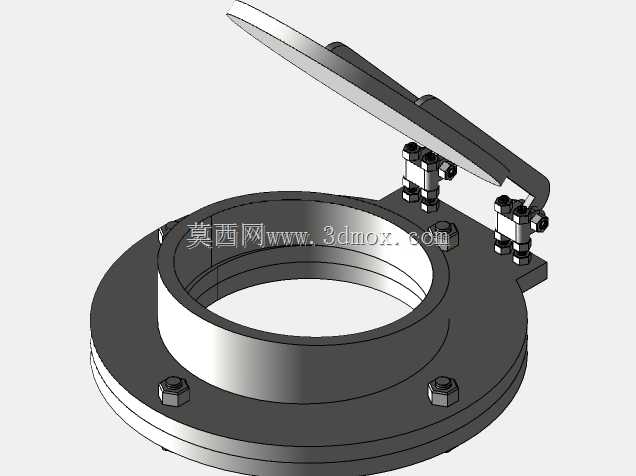

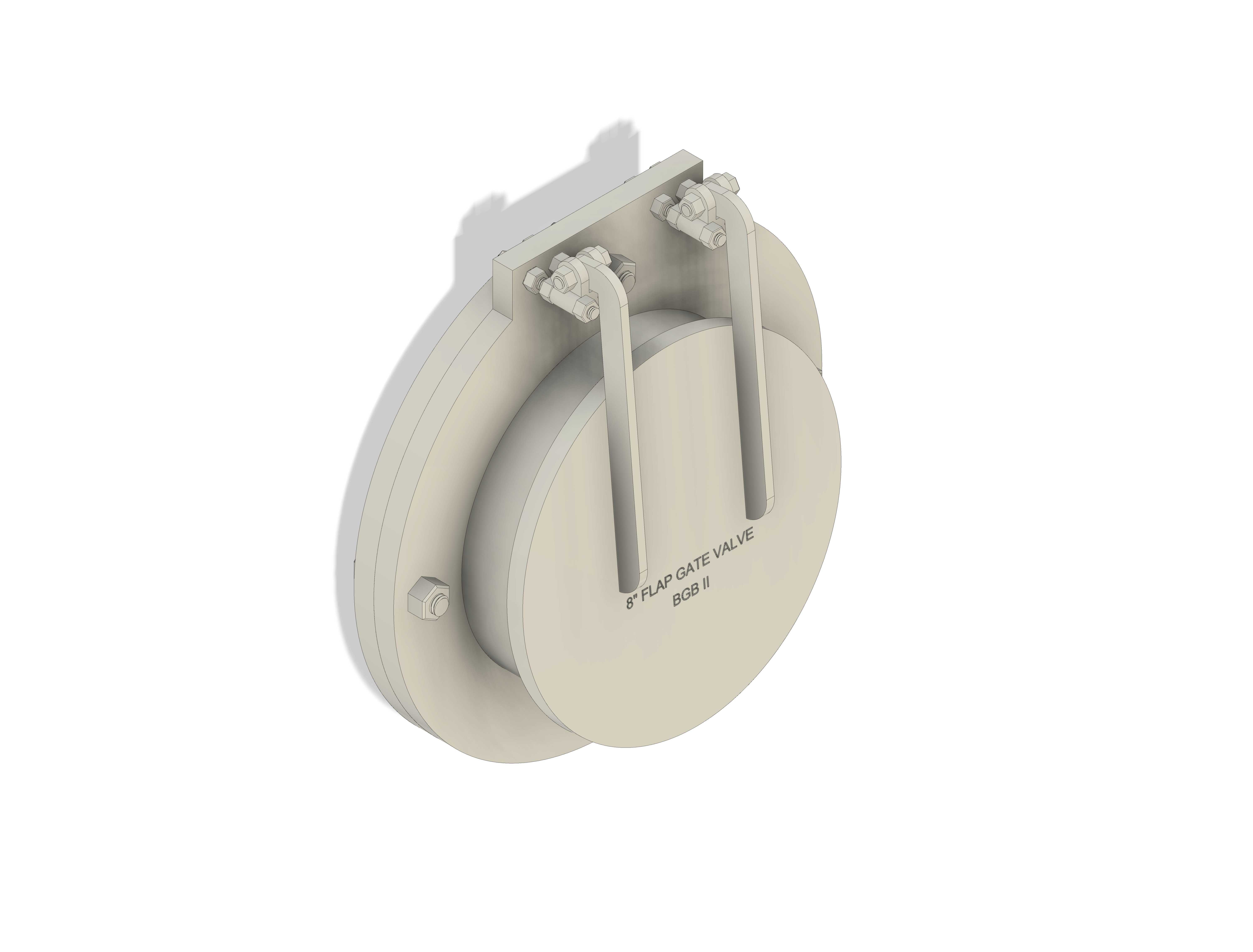

这款翻板闸阀主要应用于给排水系统、市政输水管道、工业循环水回路以及水箱储水设施的管路通断控制场景，在重力流输水工况下可依靠介质压力与翻板自重实现自动启闭，也可配合执行机构完成手动或电控操作，避免管路介质倒流，同时在管路检修、液位超限溢流时起到截流、泄流的作用。从结构设计来看，阀体采用法兰对接结构，适配八英寸公称通径的管路安装，法兰端的螺栓孔位按照对应压力等级的标准排布，安装时可直接与同通径的管路法兰配对，无需额外加工转接件，安装边界预留了足够的螺栓操作空间，现场施工时普通扳手即可完成紧固作业。翻板组件采用双支耳铰接结构，铰接轴的位置经过受力校核，翻板开启时可完全贴靠阀体上部内壁，不会占用过多通流空间，最大限度降低管路流阻，减少介质输送过程中的压力损失；翻板密封面采用整面贴合设计，关闭时在介质反向压力作用下可实现自紧密封，密封面的接触压力均匀分布，长期使用也不易出现局部渗漏的问题。设计过程中重点考虑了工况适应性，阀体过流面做了圆弧过渡处理，避免介质中的杂质在阀体内腔淤积卡滞翻板动作，铰接位置预留了润滑与磨损补偿间隙，长期启闭动作后也不会出现卡涩、别劲的问题。整体外形结构紧凑，轴向安装尺寸短，相比同通径的楔式闸阀占用的管路安装空间更小，适合安装空间局促的水箱进出口、楼宇管井、厂区管廊等场景。翻板表面的标识清晰标注了阀门类型与通径参数，现场运维人员可直观识别阀门规格，减少选型、安装过程中的错配问题。铰接部位的紧固件采用防松设计，在长期水流冲击、管路振动的工况下不会出现松脱失效，整体结构没有复杂的传动组件，日常维护仅需定期检查铰接部位的磨损情况即可，运维成本远低于同规格的其他类型截断阀。在溢流工况下，当水箱液位超过设定值时，介质压力可顶开翻板实现自动溢流，液位回落之后翻板可在自重作用下自动复位关闭，无需额外的控制单元即可实现被动式溢流保护，非常适合无供电条件的野外输水设施、高位水箱的安全防护场景。
