9mm规格激光二极管适配安装固定座结构

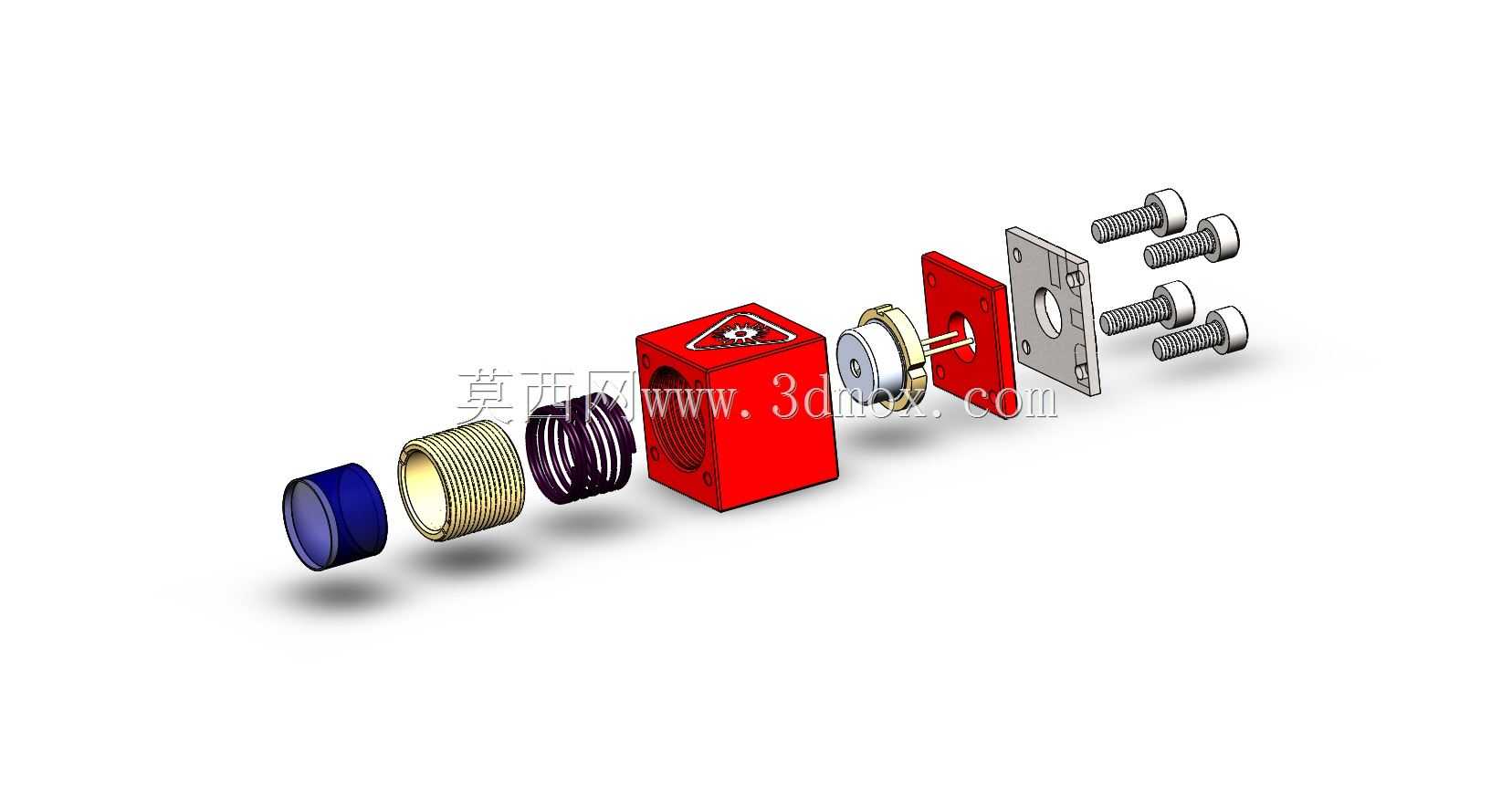

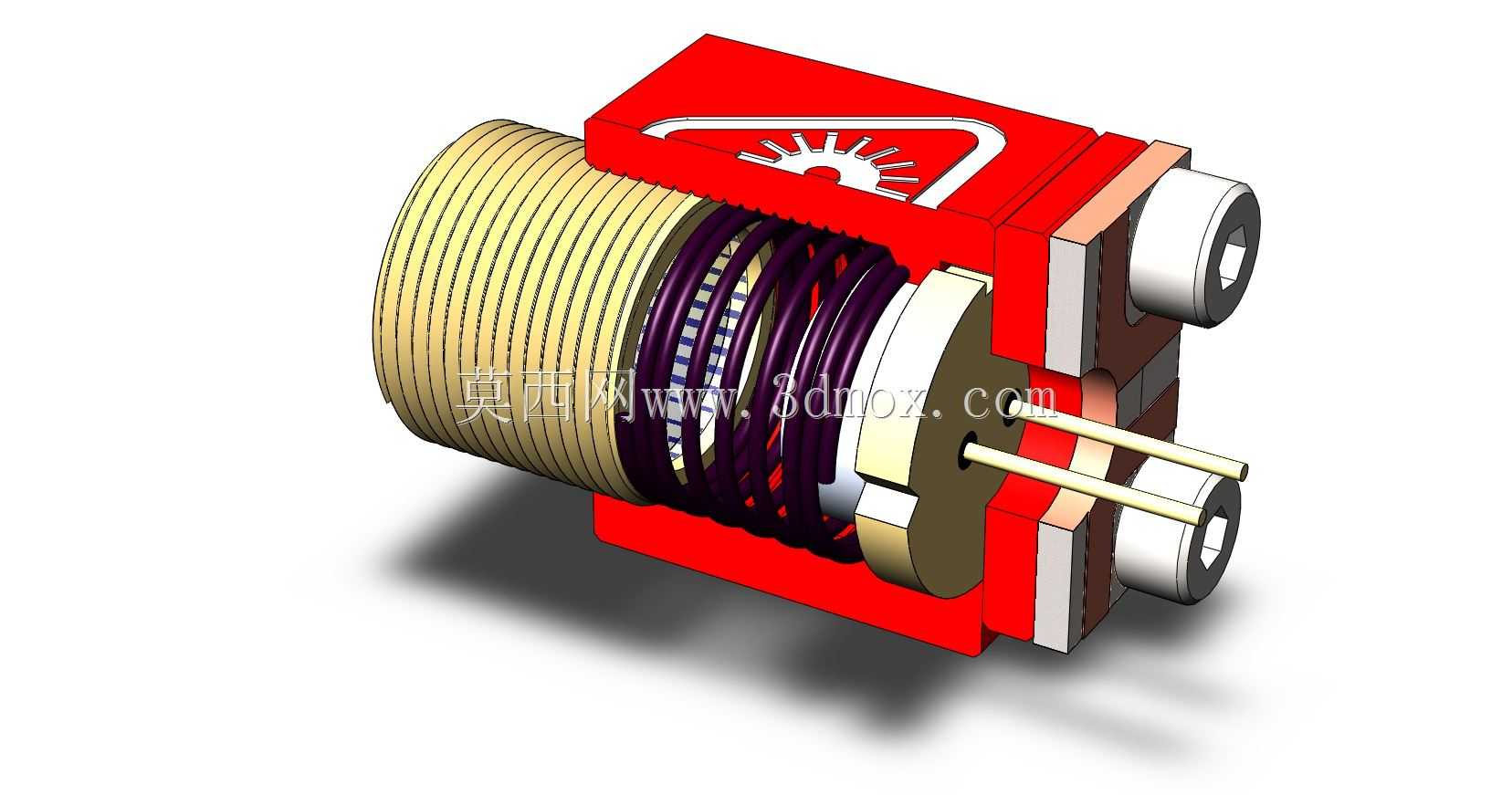

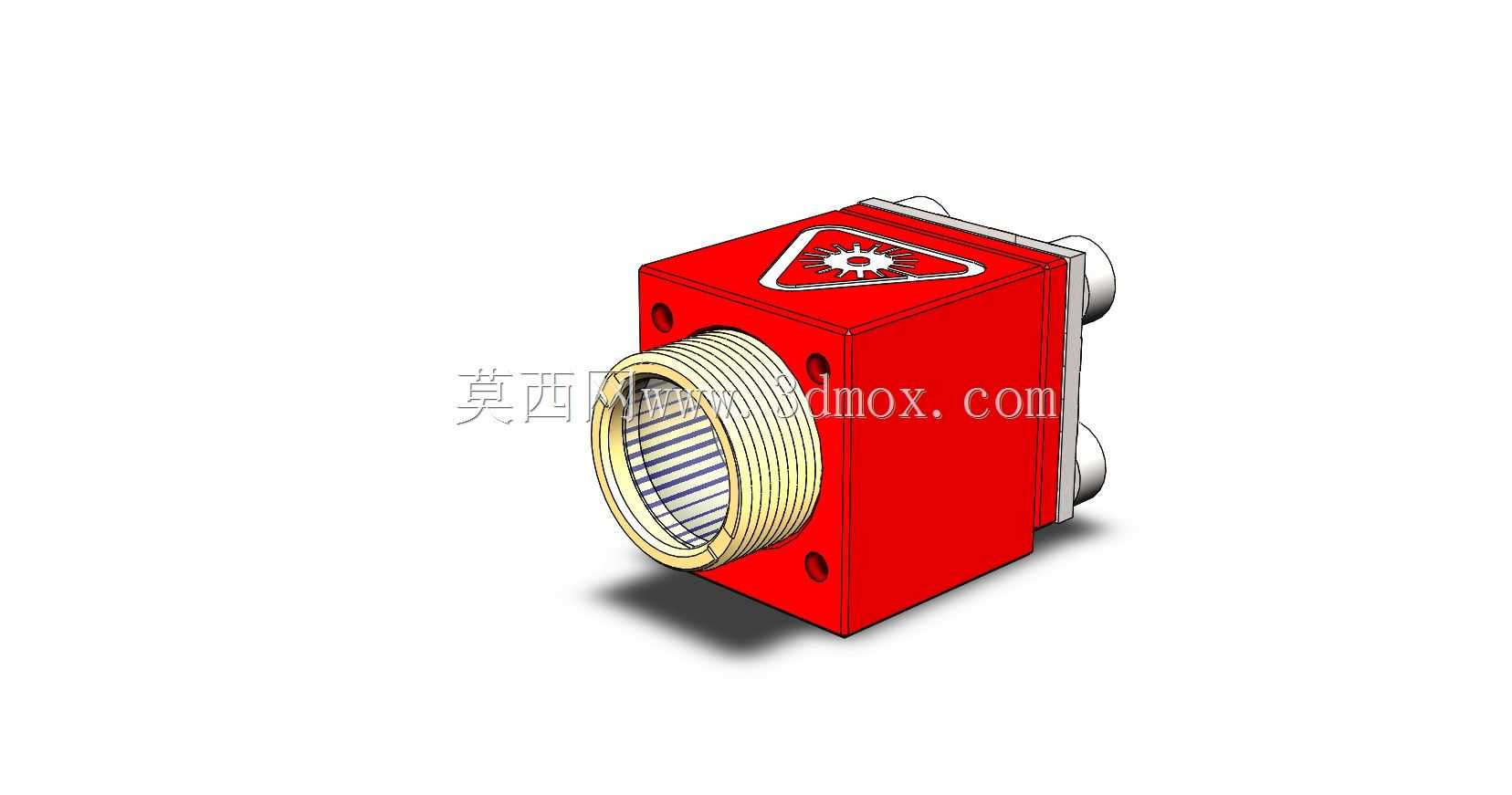

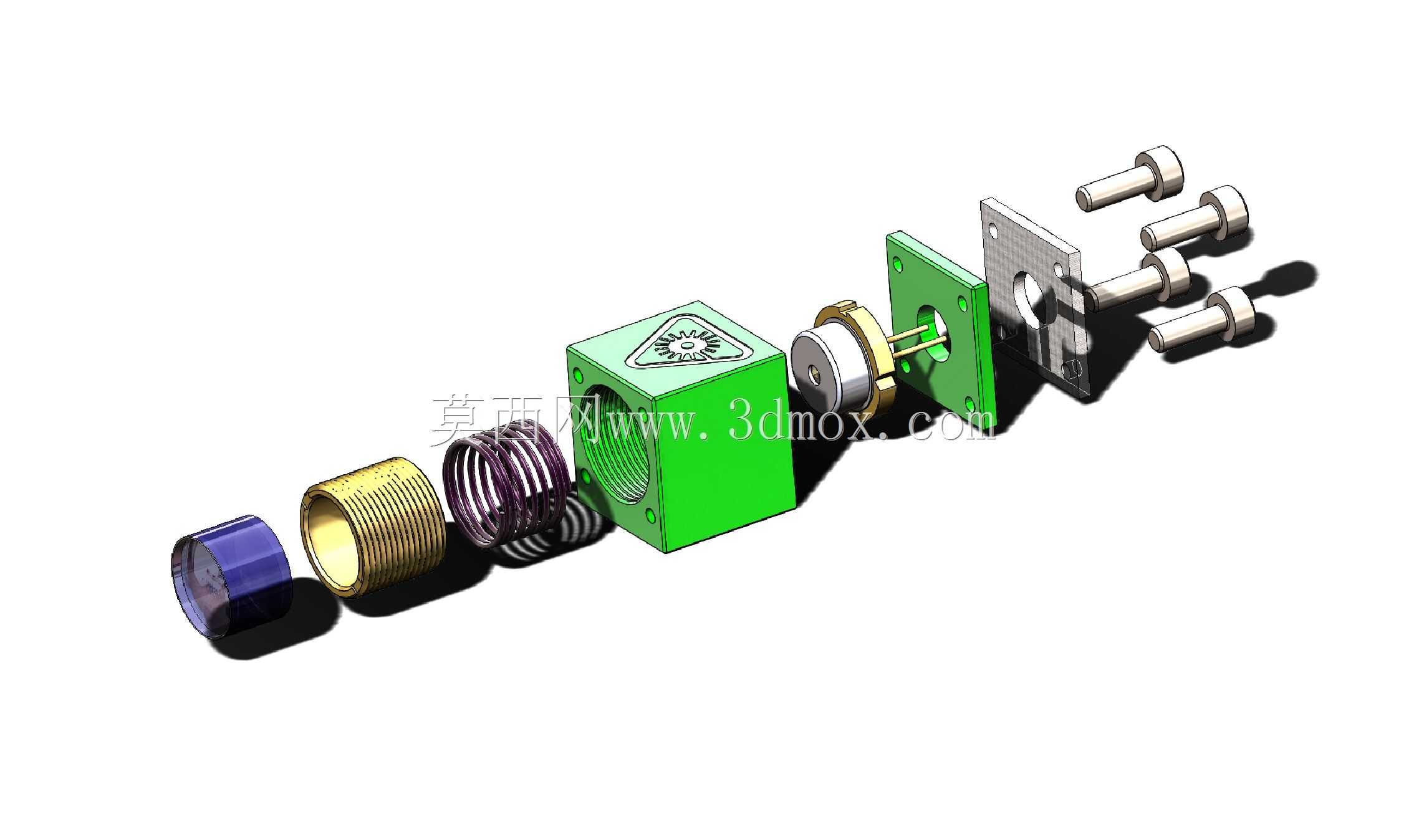

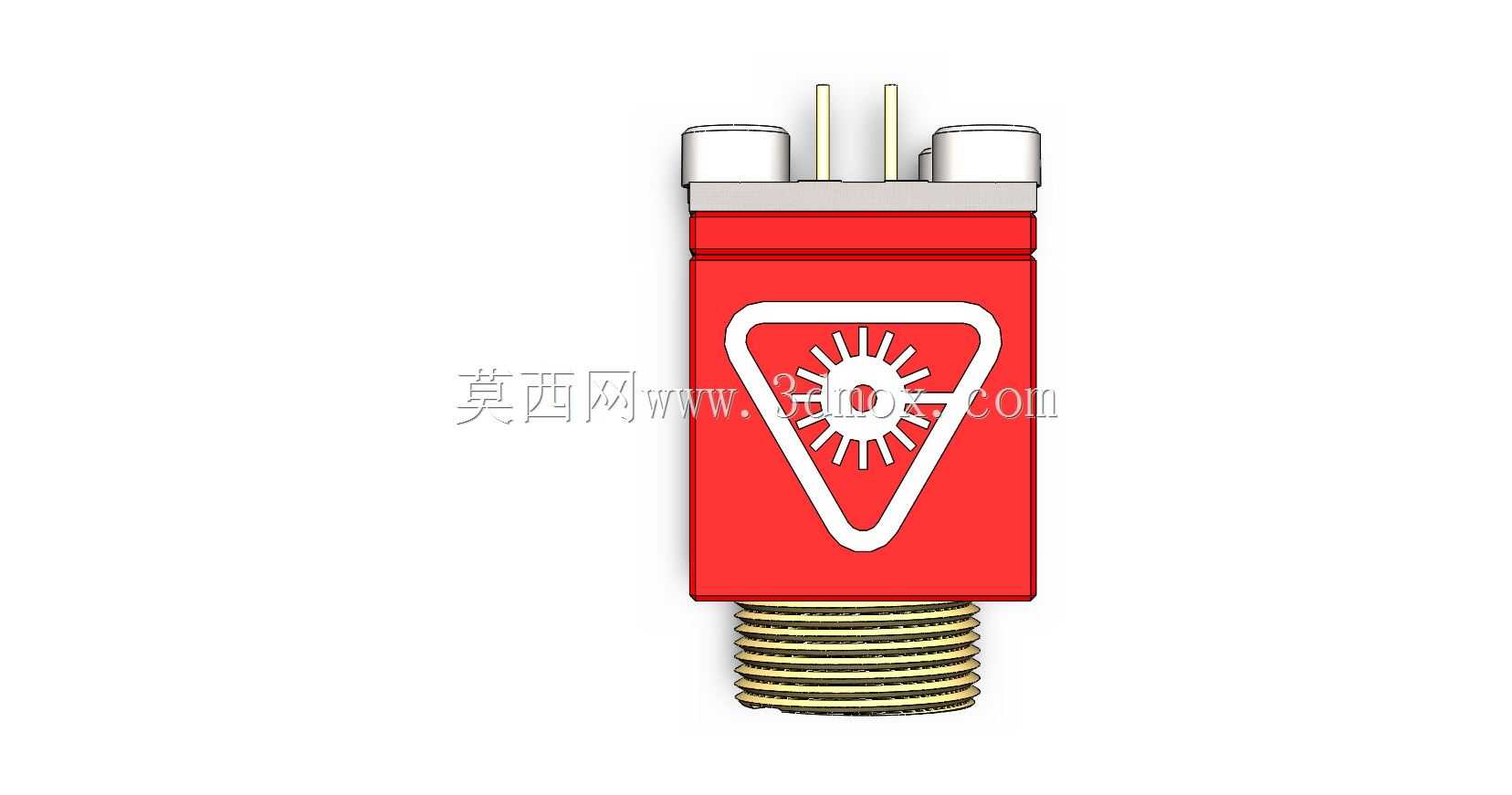

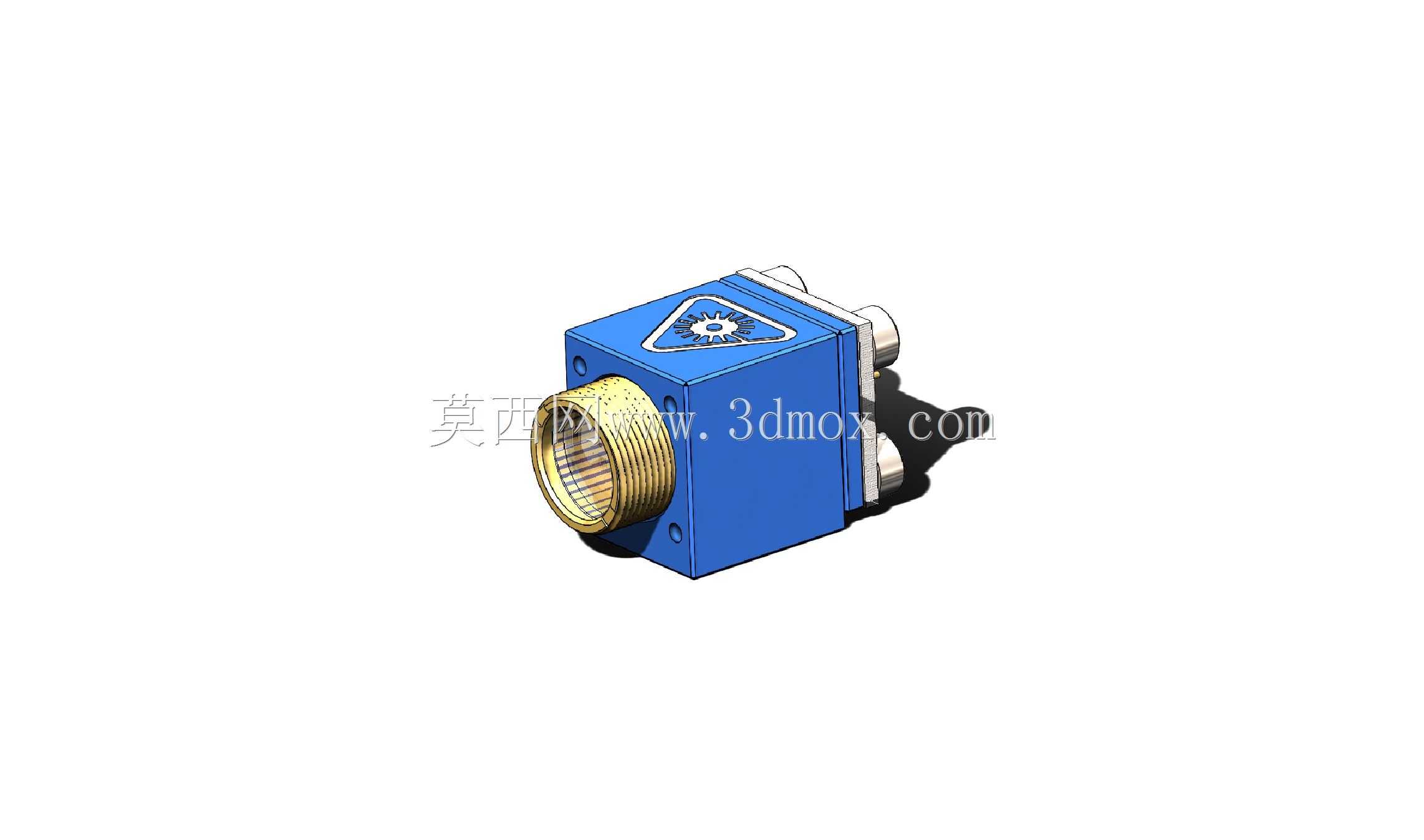

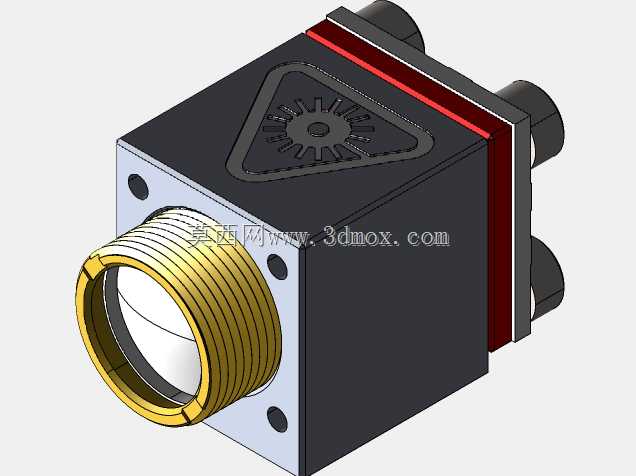

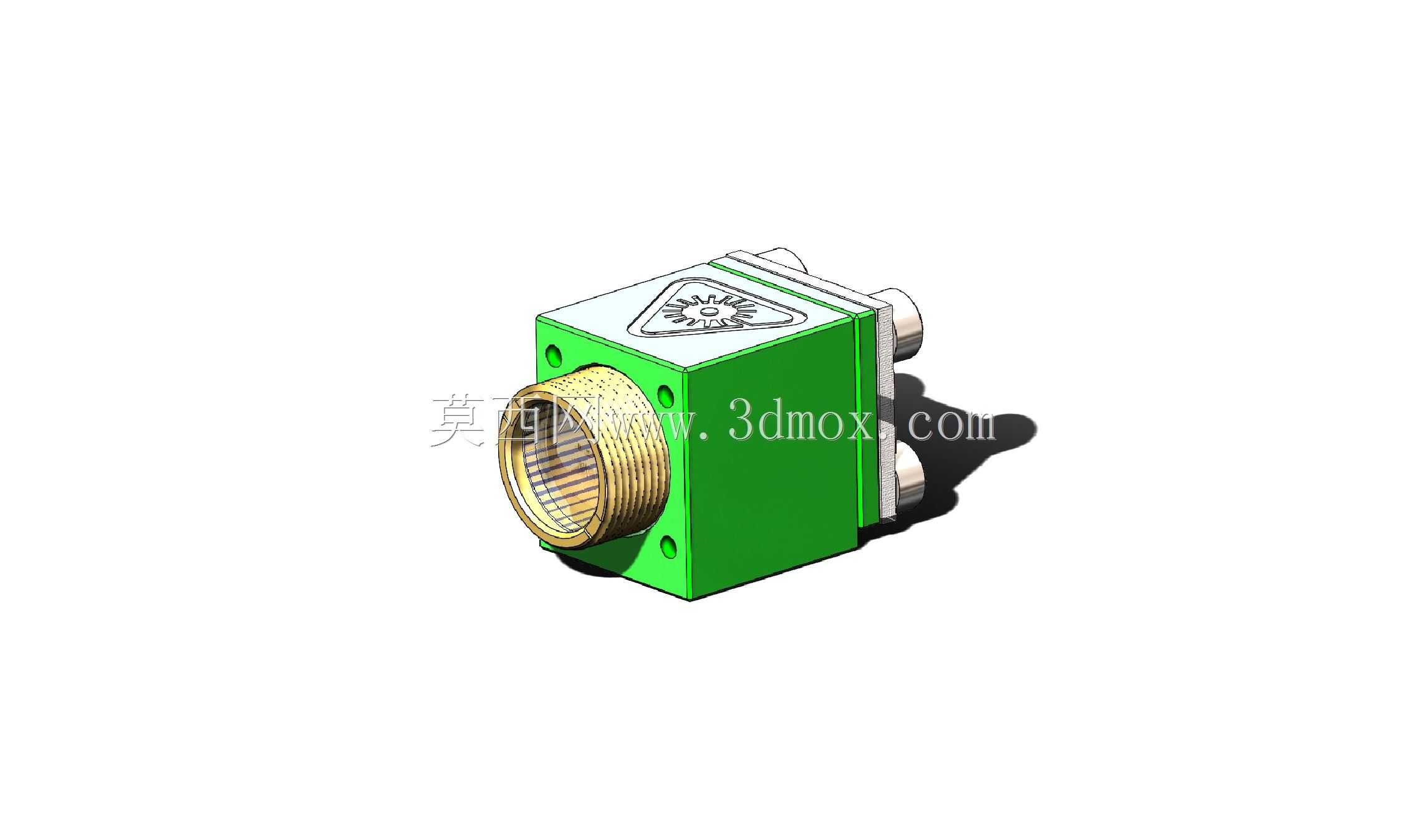

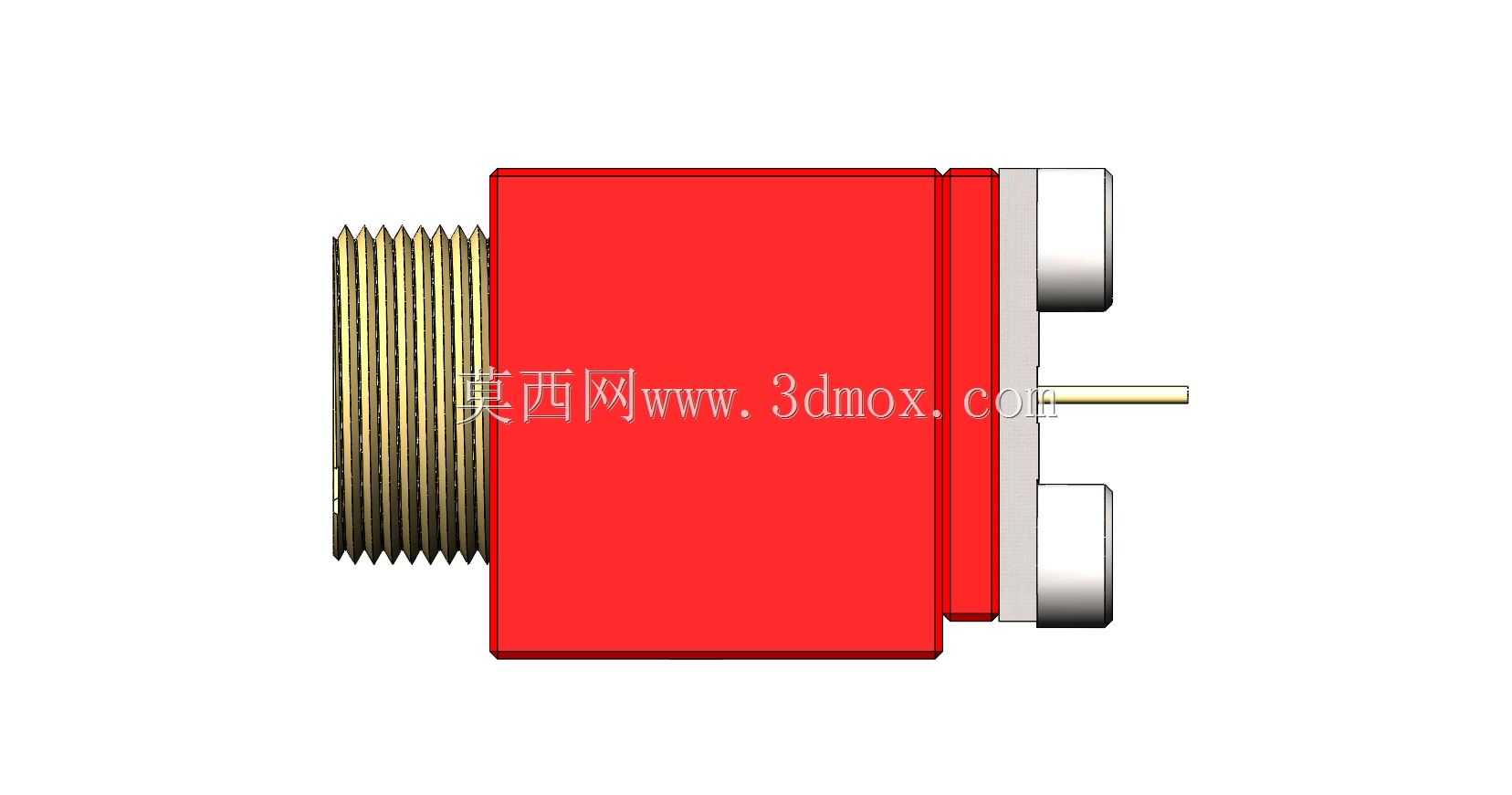

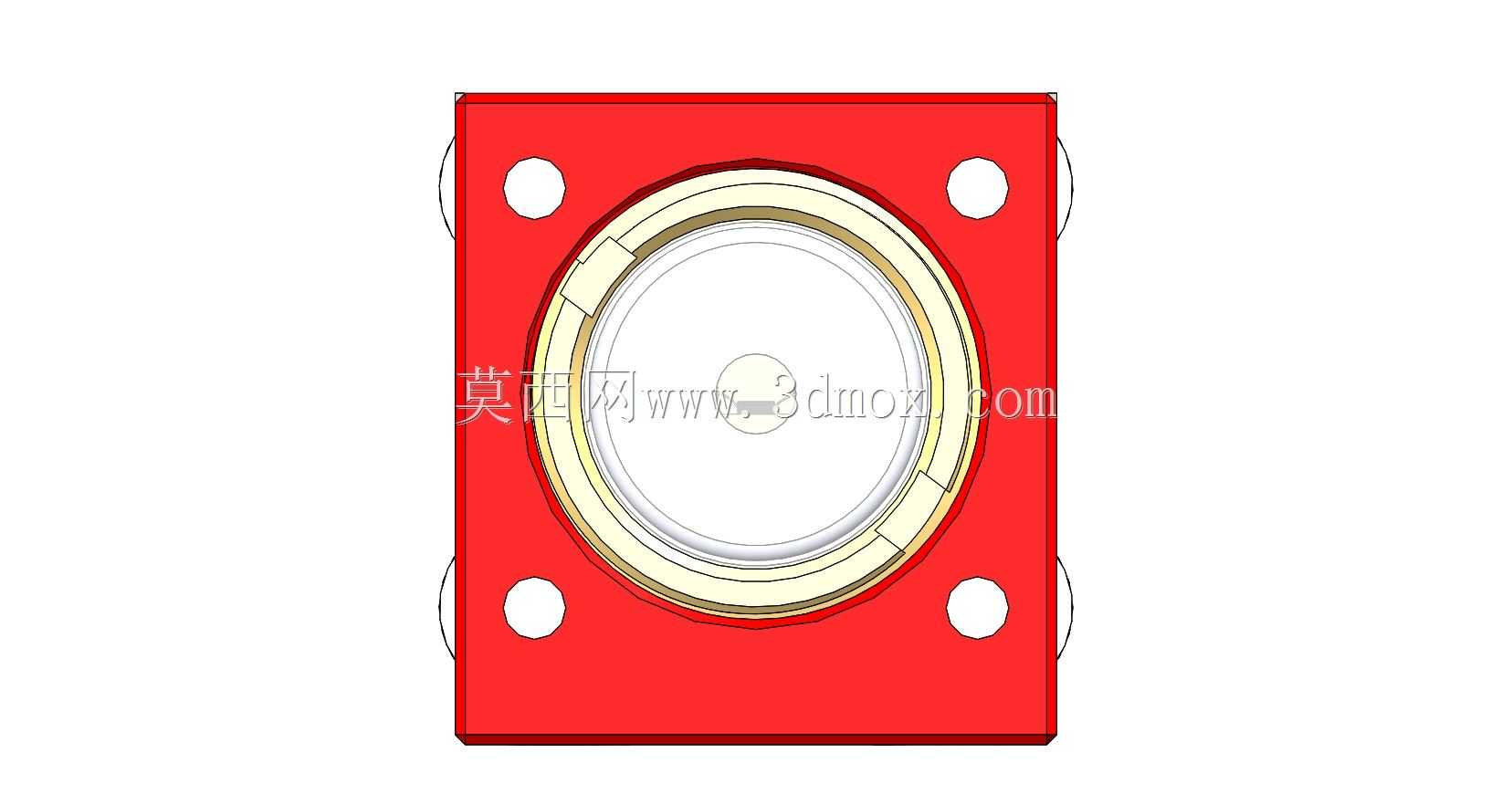

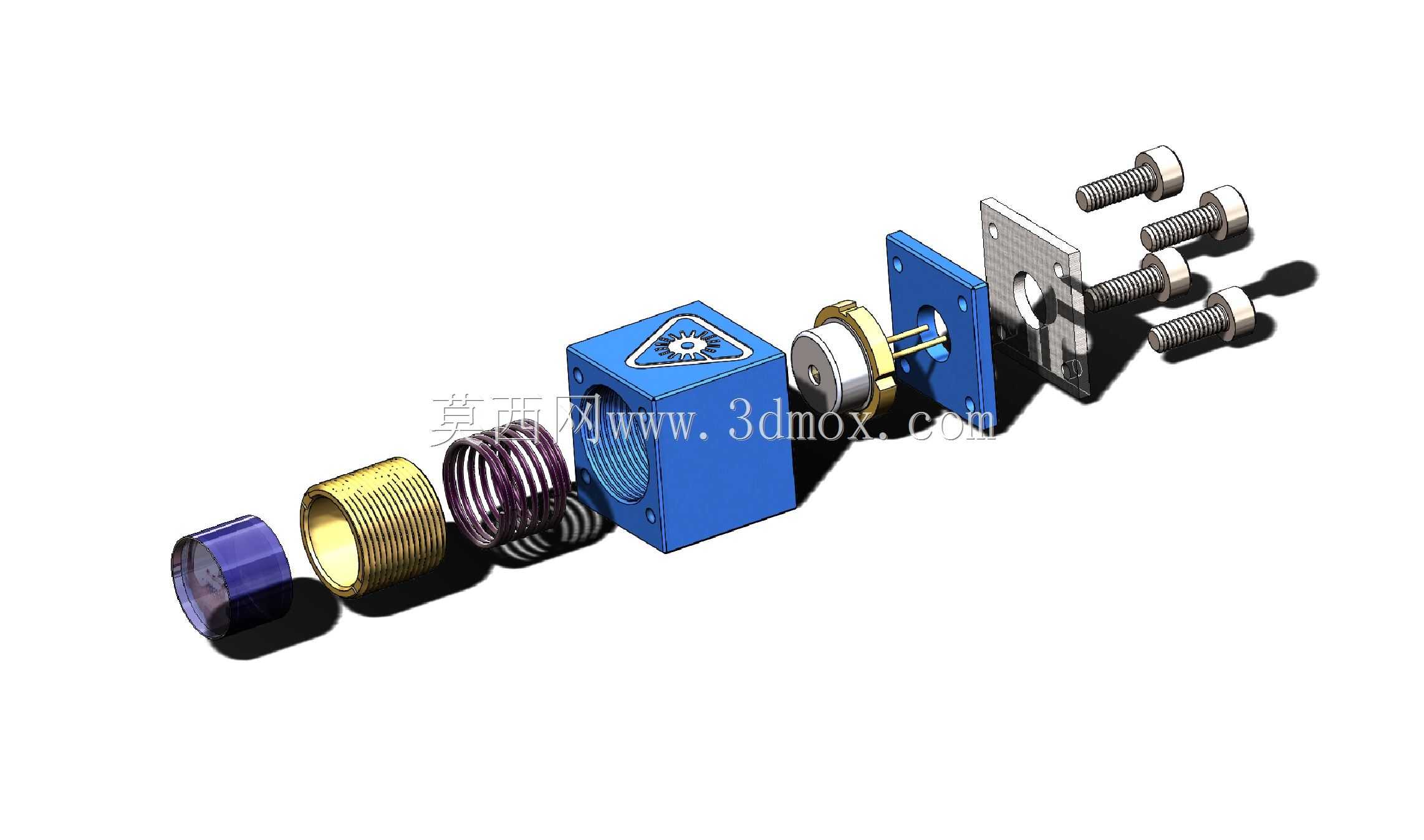

在工业激光打标、实验室光路搭建、小型激光测距模组、消费级激光投影设备的结构开发环节，激光二极管的安装固定精度直接决定整套光路的同轴度表现，这款适配9mm直径激光二极管的安装座，正是针对小功率封装激光管的定位需求设计的结构件。从实际使用场景来看，这类安装座常被用在桌面级激光雕刻机的发射端固定、高校光学实验台的光路调整架、工业视觉检测的线激光光源模组中，需要同时满足激光管的径向定位、轴向锁紧、散热接触面贴合以及外接光路的同轴对接要求。设计过程中优先考虑了9mm直径TO封装激光二极管的安装公差，前端带外螺纹的圆筒结构直接匹配激光管的圆柱外壳，筒内预留的台阶面可以抵住激光管的定位凸缘，避免安装时管体过度伸入导致出光面磕碰，筒壁周向开设的小孔可穿入紧定螺钉，从径向锁紧激光管，防止设备运行过程中受振动出现管体偏转、移位的问题。主体采用方块式结构，相比圆筒形安装座拥有更平整的安装基准面，四个方向均预留了对接接口，既可以通过侧面的安装孔直接固定在设备基板上，也能对接标准光学调整架的接杆，实现俯仰、偏转角度的微调，方块结构的平面也能更好地贴合散热铝块，帮助激光二极管工作时导出热量，避免长时间点亮出现温漂导致输出功率不稳定。安装边界方面，主体方块的边长控制在紧凑范围内，不会占用过多光路搭建空间，前端螺纹段的长度经过匹配计算，既可以拧入标准滤光片、聚焦镜座，也不会因为螺纹过长导致激光管出光面到镜组的距离超出焦距范围，侧面的接口采用统一的适配尺寸，能够和常见的光学支柱、调整架快速拼接，不需要额外加工转接件。实际装配时，只需要将9mm激光二极管从后端推入安装筒，抵住内部台阶后拧紧紧定螺钉，即可完成管体固定，不需要额外设计定制压块，能够大幅缩短小型激光模组的开发周期，同时方块结构的六个平面均可作为安装基准，在多光路组合的设备中，可以根据空间布局灵活选择固定方向，适配不同的设备内部走线、散热布局需求。
