冲击式水轮机转轮水斗结构设计

在高水头小流量的水力发电站点，冲击式水轮机是核心能量转换部件，其转轮水斗的结构合理性直接决定整个机组的水能利用效率与运行稳定性。不同于反击式水轮机依赖水流压能做功的逻辑，冲击式转轮完全依靠高压射流冲击水斗表面产生的切向力矩带动主轴旋转，因此水斗的曲面造型、排布角度、根部连接强度是整个设计环节的核心控制点。

从实际应用场景来看，这类转轮多适配水头范围在100米以上的山区引水式电站，也可用于小型分布式水电项目、工业余压能量回收场景，安装时需要匹配喷嘴的射流直径与安装高度，保证射流能够精准冲击水斗的最优受力区域，避免射流飞溅造成的能量损失。设计过程中首先要确定水斗的分水刃角度，分水刃作为最先接触射流的部位，需要做圆滑过渡处理，避免锐角结构长期受水流冲蚀出现气蚀损伤，同时分水刃的位置要保证射流被均匀分流到两侧斗叶曲面，让水流在斗叶内完成90度以上的转向后顺畅排出，不会对后续转动的水斗产生干涉阻力。

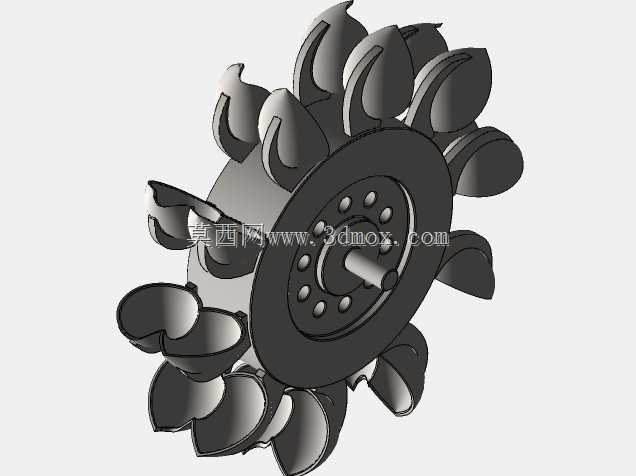

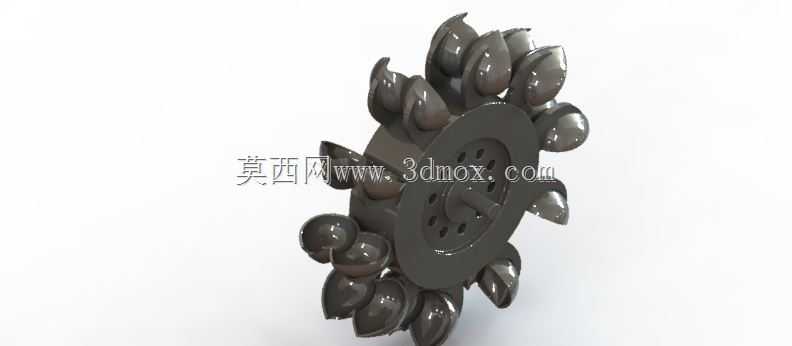

水斗沿轮盘圆周方向的排布需要兼顾过流能力与结构强度，相邻水斗的间距要保证前一个水斗离开射流区域前，后一个水斗已经进入射流冲击范围，避免出现射流空白段导致的扭矩波动，同时间距不能过小，否则会增加转轮整体重量，提升主轴的转动惯量，也会给排水造成阻碍。水斗与轮盘的连接根部采用大圆角过渡结构，避免应力集中，因为转轮长期在高速旋转状态下承受交变水流冲击力，根部圆角的曲率需要经过受力校核，保证在最大飞逸转速下结构应力仍在材料许用范围内。

轮盘中心的安装孔采用标准平键连接结构，孔位与端面的垂直度公差控制在合理范围内，保证转轮安装到主轴后不会出现偏摆，轮盘上开设的减重孔在不降低整体结构刚度的前提下，有效降低转轮自重，减少主轴的支撑负载。水斗的内曲面严格按照等流速流线设计，保证水流在曲面内流动时不会出现脱流、漩涡等现象，最大限度将水流的动能转化为转轮的旋转机械能，斗叶的出水边缘做削薄处理，减少出水时的带水损失。从安装边界来看，这类转轮的外径尺寸需要匹配电站的机坑尺寸，与喷嘴、机壳内壁保留足够的安全间隙，避免运行过程中出现碰擦，同时整体动平衡精度要满足旋转机械的相关要求，降低机组运行时的振动与噪音。
