ACS758LCB-100B开环式霍尔电流传感元件

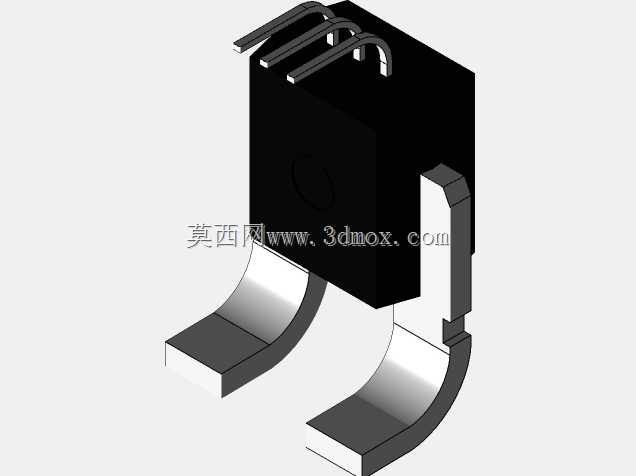

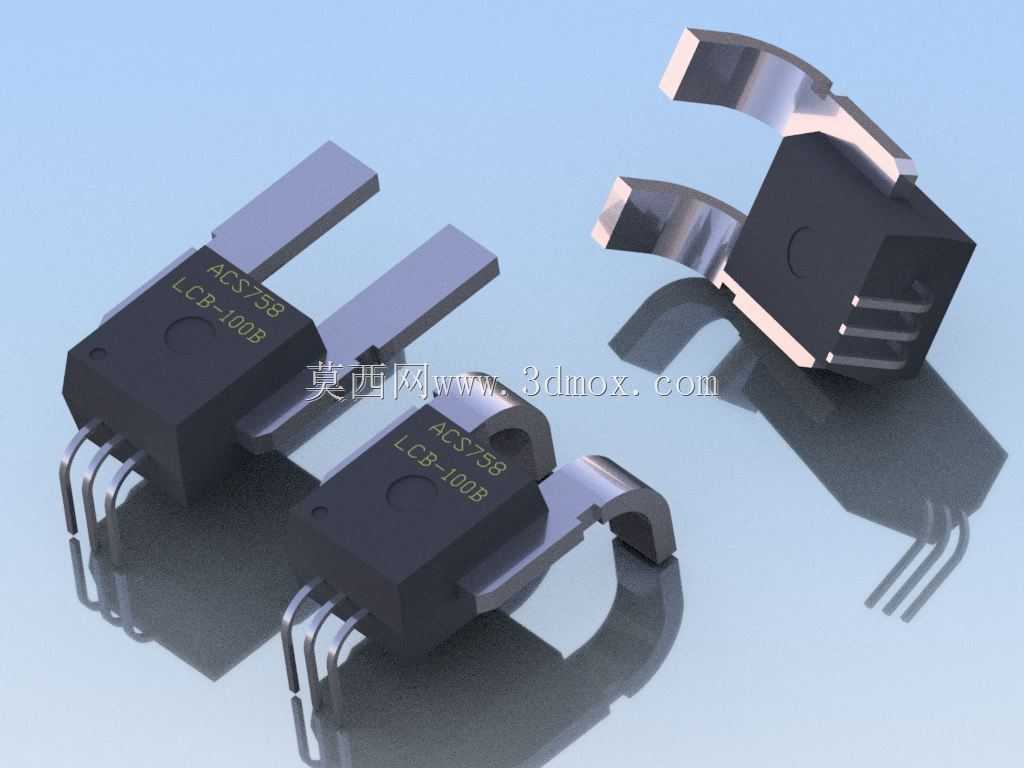

这类霍尔电流传感元件常被布置在工业变频器直流母线侧、新能源车载充电机交流输入端、光伏逆变器MPPT支路回路、伺服驱动器动力输出端，用来实时采集回路电流数值，给主控板提供过流保护触发信号、电流闭环控制反馈量，也会在大功率开关电源、UPS不间断电源、充电桩功率模块里承担电流采样职责，避免回路过流造成功率器件烧毁。从结构设计来看，该元件采用开环霍尔感应原理，原边电流通路与信号输出引脚做了电气隔离设计，原边载流引脚采用厚铜排冲压成型，可承载100A额定持续电流，短时过载能力能达到额定值的2倍以上，铜排引脚表面做了镀锡处理，既可以直接穿过PCB板做波峰焊固定，也能适配大电流端子压接装配，降低接触电阻带来的采样误差。元件本体采用阻燃PBT塑封外壳，把霍尔感应芯片、信号调理电路完全包裹在内部，塑封外壳的定位凸台与PCB板上的安装孔位精准匹配，装配时可以直接卡入PCB定位槽，避免焊接过程中元件偏移导致的引脚应力集中。信号输出侧采用3脚直插排布，分别对应电源、地、信号输出，引脚间距符合标准2.54mm插装规范，能兼容通用PCB焊盘设计，不需要额外定制特殊封装焊盘。设计建模时需要重点关注几个安装边界：原边载流引脚的伸出长度要匹配PCB板厚与铜箔走线宽度，引脚折弯角度要控制在90度公差±1度范围内，避免折弯处应力集中导致铜排断裂；元件本体与周边功率器件的安全爬电距离要满足强电隔离要求，本体上方要预留至少3mm的散热空间，避免周边功率器件的热量传导到霍尔芯片上，导致采样温漂超出精度范围。另外原边铜排的走线方向要与霍尔感应面保持垂直，避免外部杂散磁场干扰采样精度，建模时要预留出磁屏蔽罩的安装空间，在强电磁干扰的应用场景下可以直接加装屏蔽罩提升抗干扰能力。该元件的采样输出为线性模拟电压信号，输出灵敏度与原边电流呈固定比例关系，不需要额外的信号调理电路就能直接接入主控ADC引脚，能简化外围电路设计，减少PCB板上的元件排布空间。
