长距离反射式光电检测开关结构设计

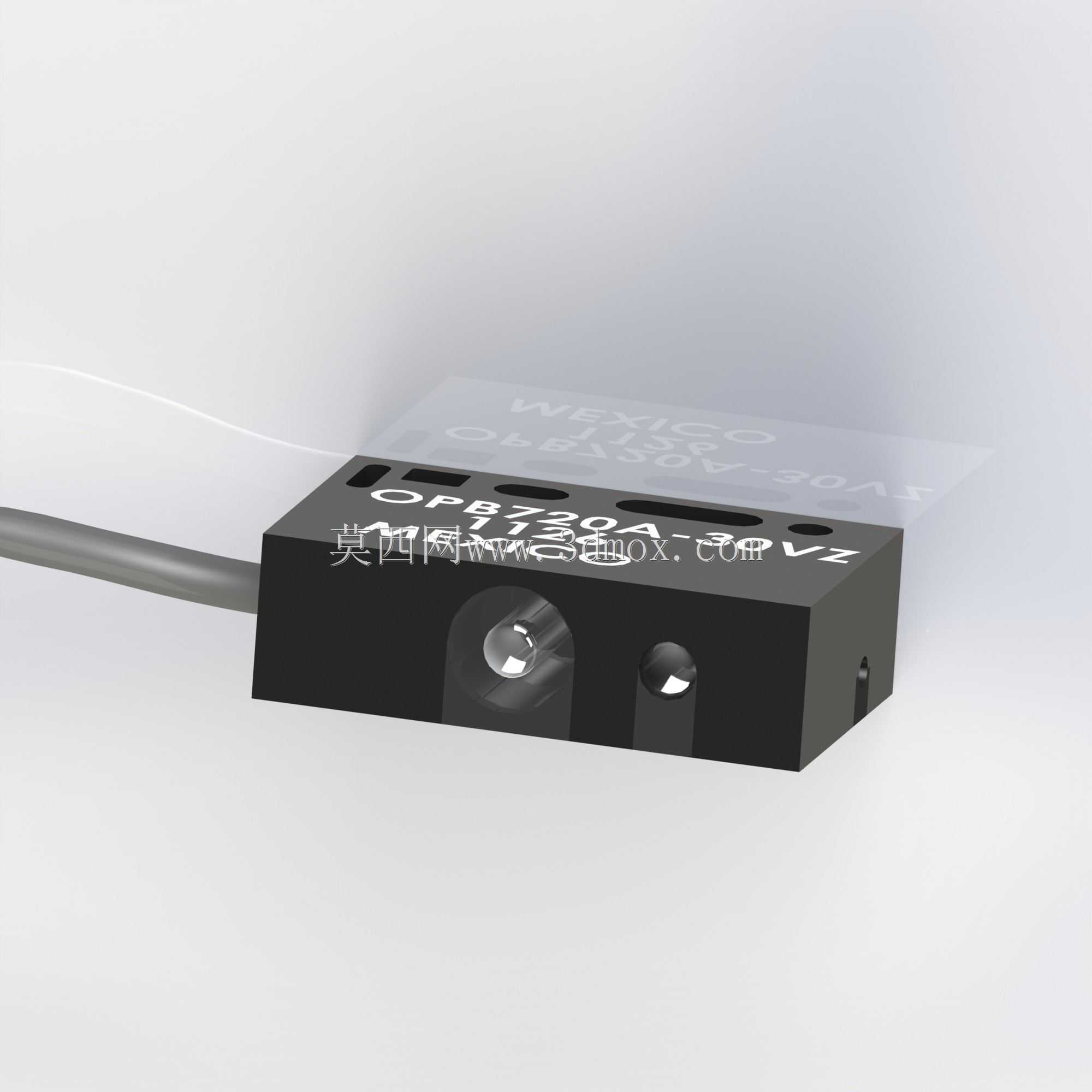

这款长距离反射式光电检测部件，在自动化产线的物料到位检测、工件位置确认、输送线堵料预警场景中应用十分广泛，区别于普通对射式光电元件，它无需在被测物另一侧布置接收端，单侧安装即可完成检测作业，能大幅简化设备布线与安装支架的设计工作量。从结构设计来看，主体采用方正的紧凑型壳体，出线端做了应力释放过渡结构，避免设备运行过程中线缆反复弯折导致的内部芯线断裂，检测端面做了光学透镜的内嵌设计，既保护内部发射接收管不受车间粉尘、切削液飞溅的侵蚀，又能保证光信号的发射与接收角度精准。设计阶段优先考虑了安装边界的适配性，壳体侧面预留了标准的沉头安装孔位，可直接适配M3规格的安装螺丝，既可以通过L型支架固定在型材机架上，也能直接嵌入设备的钣金安装槽内，安装孔距做了通用化设计，能兼容市面上多数同类型光电开关的安装位，方便老旧设备的元件替换，无需重新加工安装孔位。功能层面，这款反射开关的检测距离覆盖长距离区间，对不同表面反射率的工件都有较好的适配性，不管是哑光的金属机加工件、深色的塑料壳体，还是表面带轻微反光的包装材料，都能稳定输出检测信号，不会因为被测物表面材质差异出现误触发或者漏检的情况。在三维建模过程中，对光学透镜的弧度、壳体的拔模角度、安装孔的同轴度都做了精准还原，内部的发射接收元件位置也按照实际元件的排布做了对应布局，方便结构设计人员在做设备整体布局时，直接调用模型进行干涉检查，提前预判安装空间是否充足，检测角度是否会被周边的结构件遮挡。壳体的边角做了小圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员，也能减少车间粉尘在边角处的堆积，日常维护时只需擦拭检测端面即可，无需复杂的清洁流程。出线方向采用侧出式设计，相比尾部出线的结构，能节省轴向的安装空间，在设备内部布线空间局促的场景下，侧出线缆可以顺着机架型材走线，不会和周边的运动部件产生剐蹭。
