福特CVH发动机节气门体三维结构设计

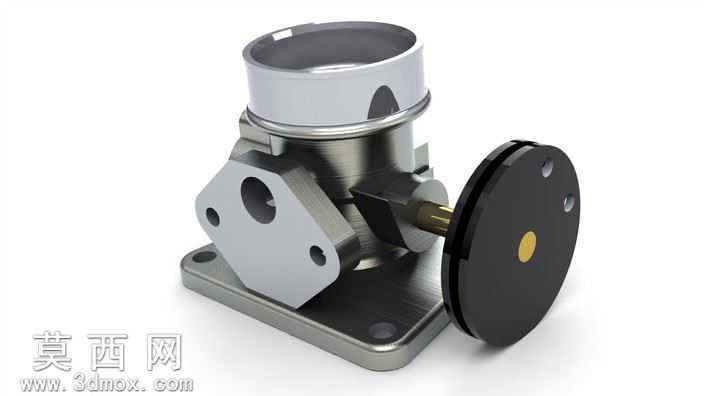

本作品为福特1.9L CVH发动机配套的节气门体三维建模设计，采用SolidWorks完成全参数化建模，通过实体拉伸、旋转切除、装配配合等核心建模命令完成所有零部件的特征构建，整体模型无破面、无冗余特征，几何公差完全匹配原厂零部件的装配要求。建模过程中首先梳理节气门体的功能逻辑：作为发动机进气系统的核心控制部件，其承担进气流量调节、怠速旁通控制、传感器安装定位的核心作用，因此建模时优先保证主体进气腔道的同轴度，上端圆柱形进气接口采用薄壁拉伸特征构建，预留的密封槽位通过环形切除实现，可适配原厂进气软管的卡箍安装需求。中部阀体部分采用多特征组合建模，两侧带安装孔的法兰凸台通过凸台拉伸+孔特征阵列完成，孔位的位置度严格参照实车安装坐标设定，保证与进气歧管对接时的密封性能；底部方形安装底座通过加厚拉伸构建，四个沉头安装孔采用异型孔向导生成，可直接适配螺栓固定的装配需求。节气门轴与阀片部分采用同轴心配合装配，阀片的偏心角度预留了怠速开度的初始位置，轴端的驱动盘采用黑色哑光材质渲染，中心定位凸点采用金色金属材质区分，还原实车的驱动结构外观。渲染阶段采用Keyshot完成材质赋予：主体金属壳体采用铸铝材质，添加细微的磨砂纹理与金属反光参数，还原铝合金压铸部件的真实质感；密封环位采用橡胶材质，调整粗糙度参数模拟橡胶圈的哑光触感；驱动盘采用工程塑料材质，添加细微的颗粒纹理提升真实感。整体结构设计兼顾了功能还原与建模规范性，所有可活动部件均保留了装配自由度，可直接用于运动仿真模拟节气门开度变化的工作过程，进气腔道的内壁做了光滑处理，可用于后续的进气流体仿真分析，模型的所有特征均保留参数化历史，可根据不同排量发动机的需求快速修改腔道直径、法兰孔位等核心参数，适配不同机型的节气门开发需求。
