六缸径向布置星形活塞发动机结构模型

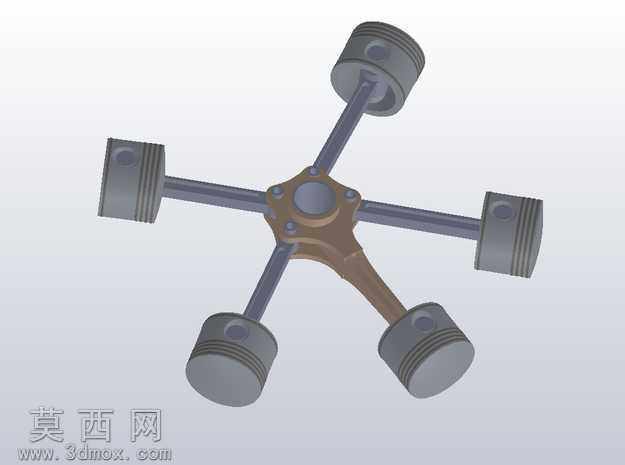

本模型为六缸径向排布的星形活塞发动机三维结构模型，采用SolidWorks完成全参数化建模，整体围绕中心曲柄连杆机构完成周向均匀布局设计，完整还原了星形发动机的核心传动逻辑与部件装配关系。建模过程中首先确定中心曲轴的回转中心作为全局基准，以60度周向夹角完成六个气缸安装位的阵列定位，保证各缸活塞运动行程完全一致，契合径向引擎的动力输出特性。部件建模阶段，活塞部分还原了环槽、销孔的细节结构，采用金属灰哑光材质模拟铸铝活塞的表面质感，活塞环区域做细微的凹凸纹理处理提升真实感；连杆部件区分了主连杆与副连杆的结构差异，中心铰接座采用古铜色金属材质，还原星形发动机传统铰接结构的视觉特征，连杆杆身做等强度的截面渐变设计，符合实际零件的力学设计逻辑。中心曲轴部分简化了非核心的细节结构，重点突出与各连杆的铰接配合关系，保证装配后各运动部件无干涉，可直观演示活塞往复运动带动曲轴旋转的完整传动过程。渲染阶段采用柔和的均匀布光，避免金属材质出现过曝的高光区域，背景选用浅灰色纯色背景突出模型主体结构，各部件间的装配间隙做了合理的视觉处理，既保证结构辨识度，又还原实际装配的紧凑特性。设计思路上重点突出星形发动机气缸径向辐射的布局特征，省略了外围的散热片、点火系统、进排气管路等附属部件，将视觉重心集中在核心的曲柄活塞传动结构上，能够直观展现这类往复式内燃机不同于直列、V型布局的独特结构优势，可作为内燃机结构教学、动力装置原理演示的三维参考模型，清晰呈现径向引擎从中央向外辐射布置气缸、通过多缸交替做功驱动中心曲轴输出动力的工作逻辑。
