垂直轴风力涡轮机结构设计方案

这款垂直轴风力涡轮机的结构设计，核心围绕低风速场景下的风能捕获效率做优化，区别于传统水平轴风机的对风要求，垂直轴结构无需额外加装偏航对风机构，不管风向从哪个方位吹来，叶轮都能正常启动运转，很适合城市楼宇顶部、山区零散风场、分布式离网供电点位这类风向多变、风速不稳定的应用场景，比如偏远地区的通讯基站供电、景观照明配套供电、小型户用离网储能系统配套，都能适配这类结构的风机。

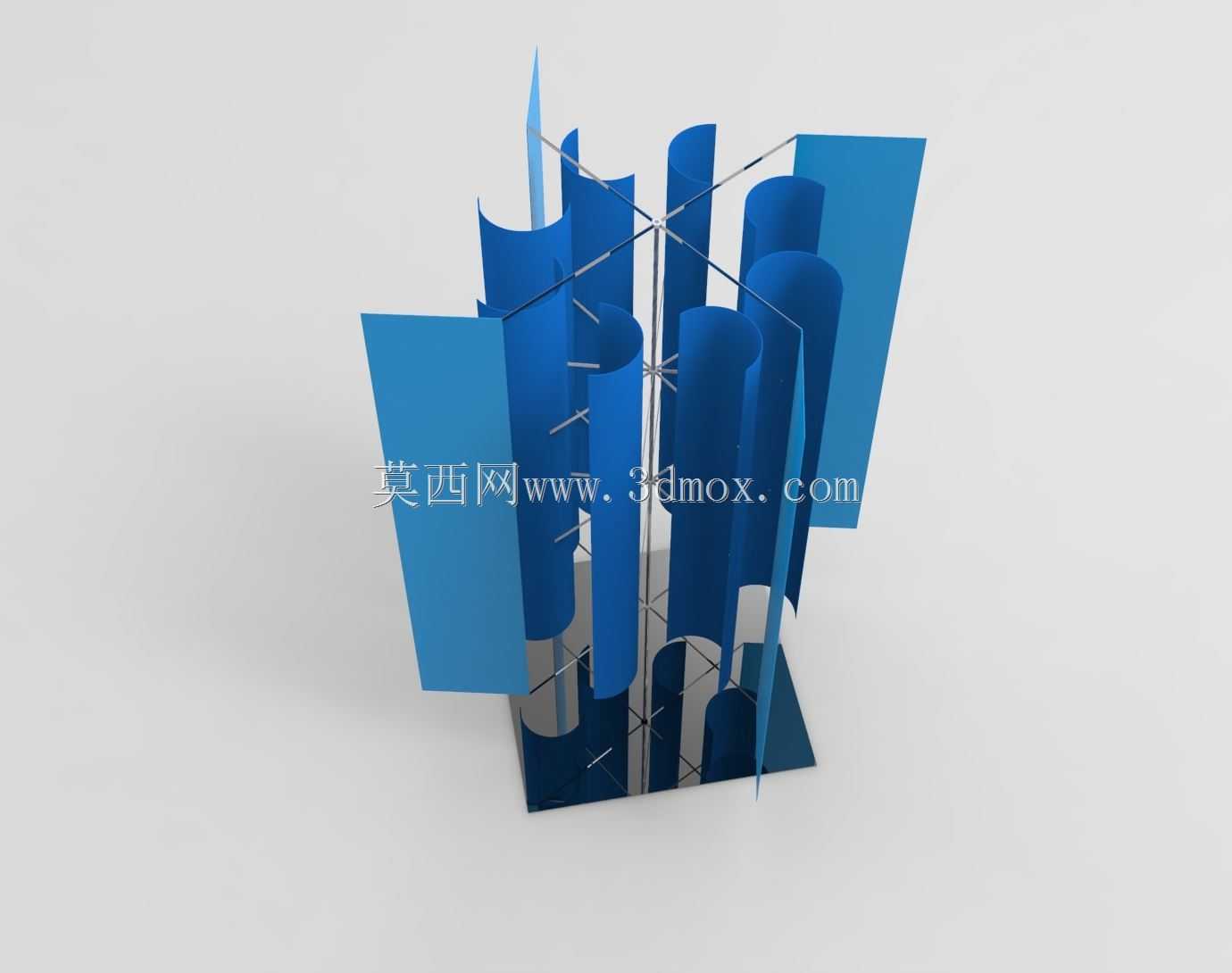

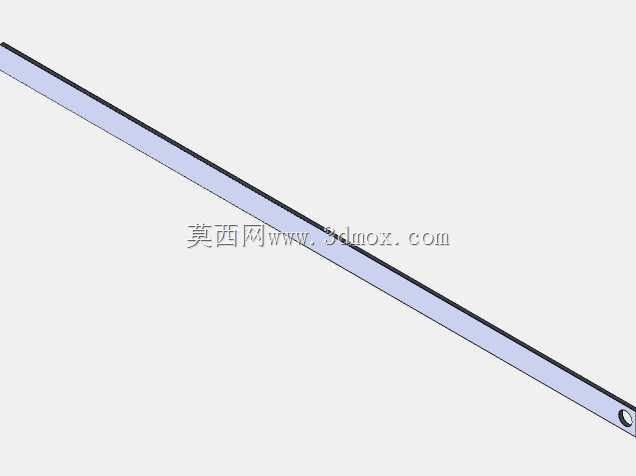

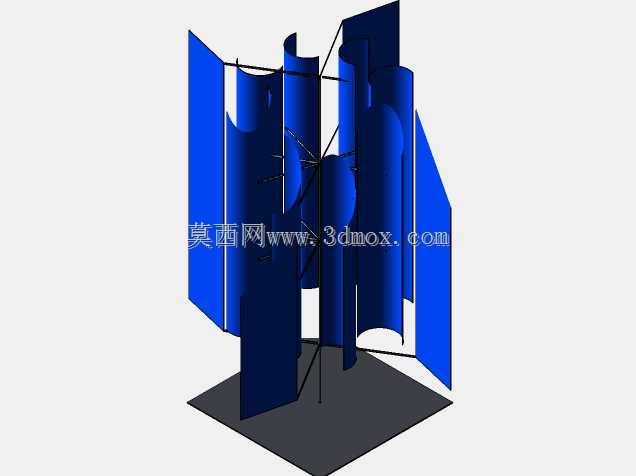

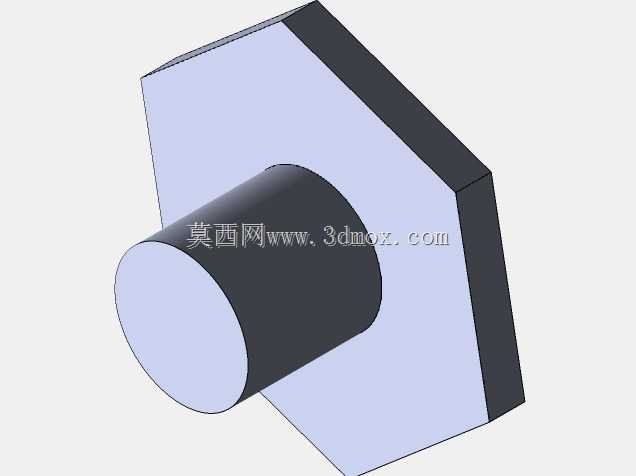

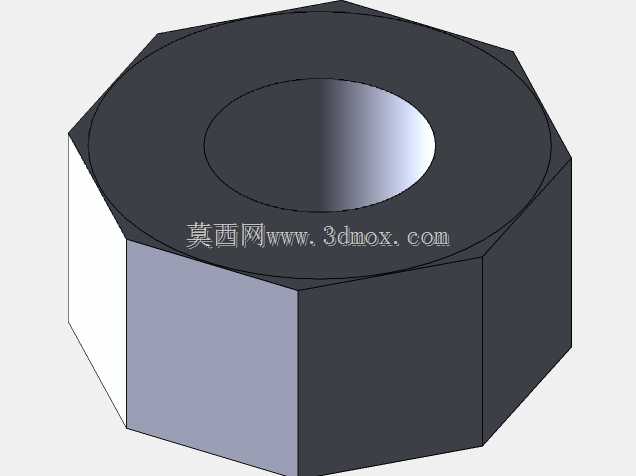

从功能特性来看，这款涡轮采用多组曲面叶片沿中心轴环形阵列的布局，叶片选用半圆弧曲面构型，气流吹过叶片时，凹面与凸面会形成稳定的压差阻力差，推动叶轮绕中心竖轴旋转，相比升力型垂直轴风机，这种阻力型结构的启动风速阈值更低，在每秒2米左右的微风环境下就能顺利启动，不会出现低风速下卡滞无法启动的问题。叶轮的支撑结构采用上下两层十字交叉的辐条搭配中心立柱的形式，所有叶片的上下端都固定在辐条对应点位，中心立柱作为主要承载部件，底部预留了与发电机转轴对接的安装法兰，安装时只需将中心轴与发电机输入轴同轴固定，做好底部基座的地脚螺栓固定即可，不需要复杂的角度调校。

设计过程中重点考量了安装边界的适配性，整体叶轮的径向尺寸控制在常规小型风机的安装占地范围内，高度方向的尺寸也适配普通楼顶、立杆顶部的安装空间，不会因为尺寸过大导致安装时需要额外拓展支撑结构。叶片的曲面弧度经过反复调整，在保证受风面积足够的前提下，尽可能降低旋转过程中的风阻损耗，同时相邻叶片之间的间距做了优化，避免旋转时前一组叶片的尾流对后一组叶片的受风效率造成过多干扰。

结构细节上，所有叶片与辐条的连接点位都做了贴合面适配，保证连接刚性，避免长期受交变风力作用出现连接松动，中心轴的上下端都预留了轴承安装位，可以搭配对应的深沟球轴承降低旋转摩擦阻力，提升运转平顺性。这类垂直轴结构的另一个优势是运转过程中噪音更低，因为叶片不会像水平轴风机那样高速切割气流产生高频风噪，适合对噪音有要求的居民区、景区周边的分布式供电场景使用，同时发电机、电控部件都可以布置在叶轮底部的基座位置，后期维护时不需要登高到叶轮高度作业，日常检修的便利性更高。
