ABB1600A低压开关柜成套结构设计

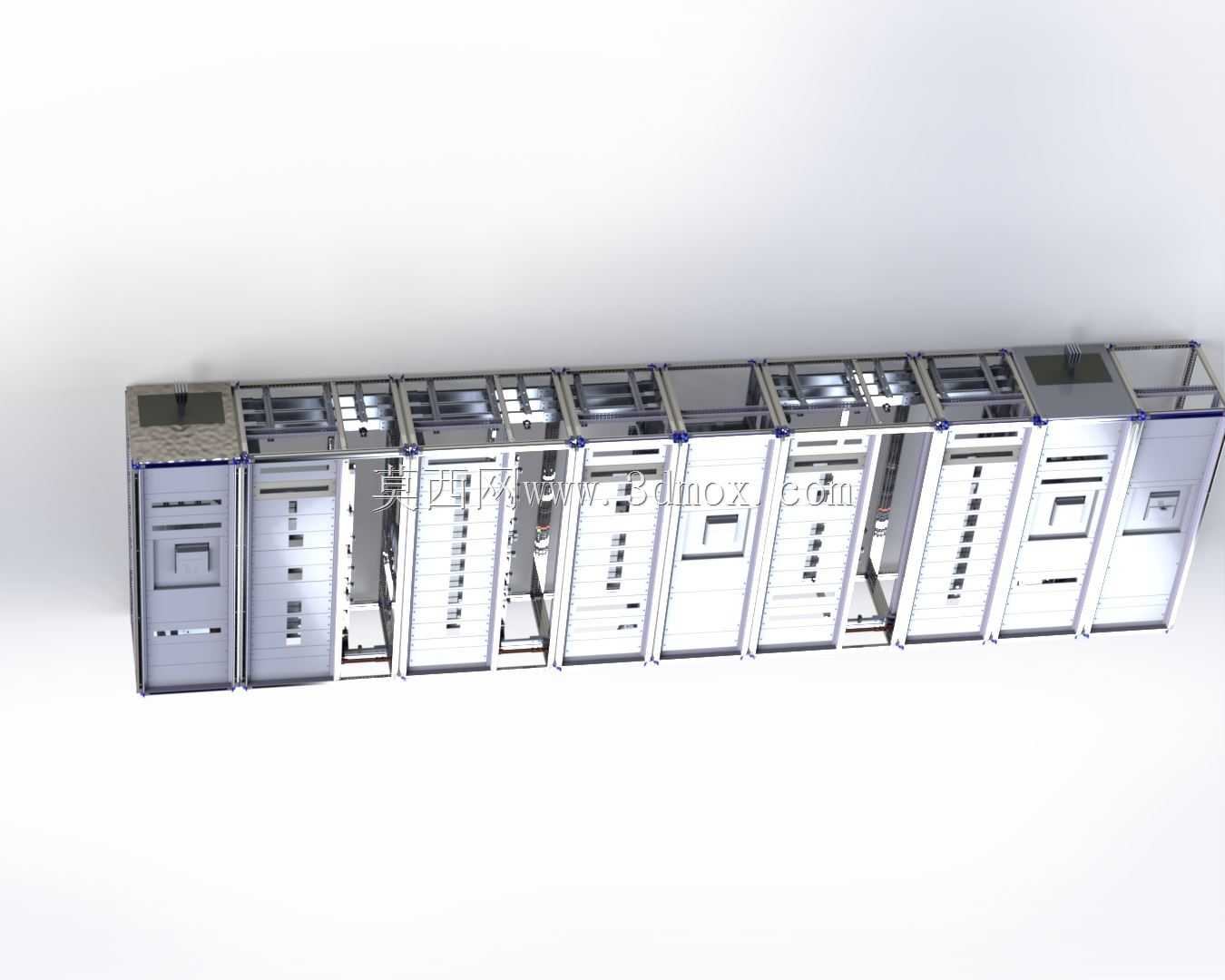

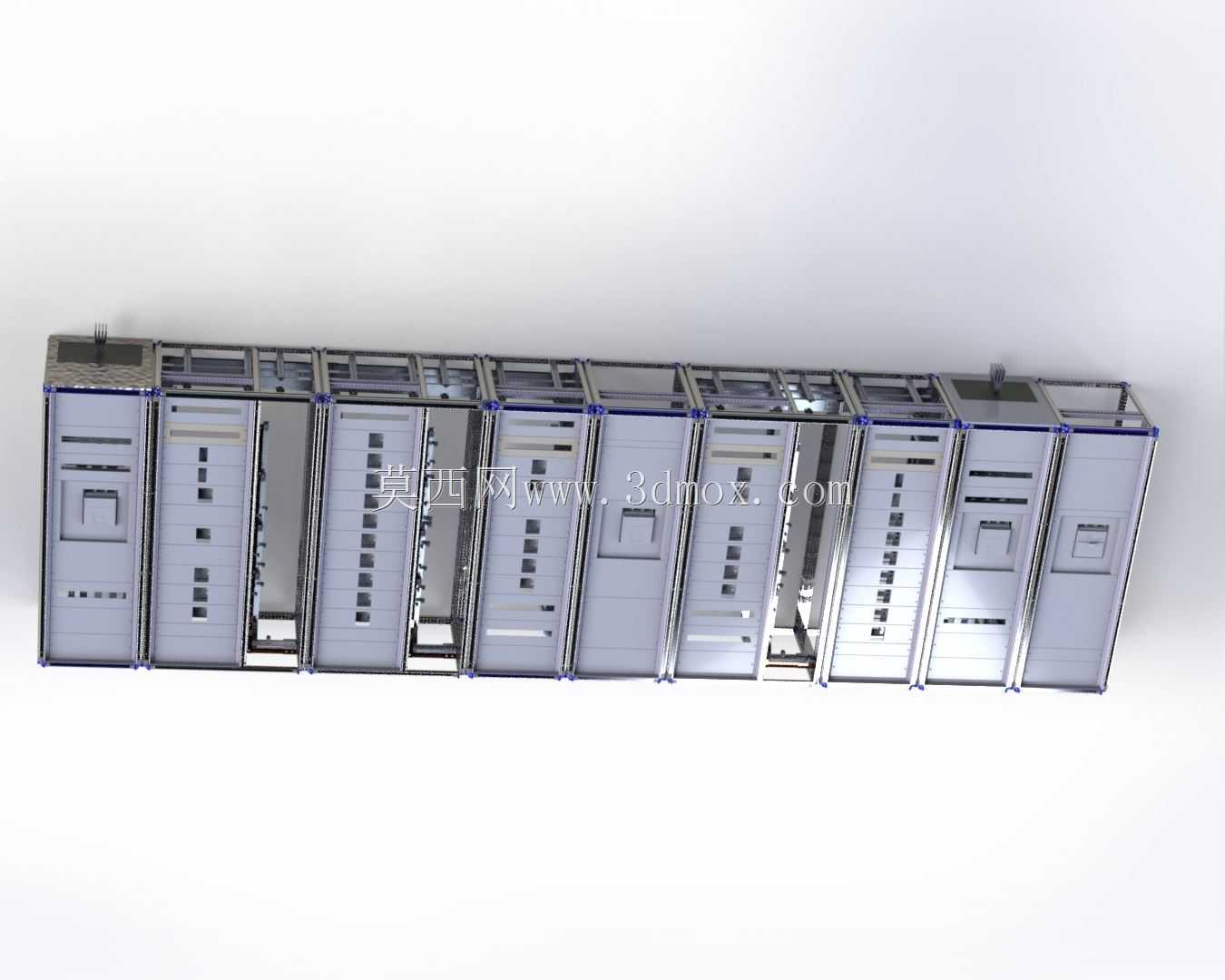

这套低压进线及母联成套柜组，主要面向工业厂区、大型商业综合体的0.4kV低压配电场景，承担主进线电能分配、母线联络、馈线回路保护的核心功能，单柜额定载流能力匹配1600A主回路需求，适配80x10规格主母排的安装排布。从结构设计逻辑来看，整套柜组采用拼装式柜架结构，相邻柜体通过侧梁预装的连接位实现精准拼接，拼接面预留了母排穿越的绝缘防护间隙，避免多柜拼接时母排与柜体金属构件的安全距离不足问题。每个功能单元柜的分隔腔室严格区分主母线室、功能器件安装室、电缆接线室，各腔室之间通过金属隔板做隔离防护，既能够避免某一回路故障时电弧蔓延至相邻腔室，也能为后期运维检修提供独立的操作空间，减少带电部位的误触风险。柜架的安装边界充分考虑了现场土建基础的适配性，底部预留了标准的基础槽钢安装固定孔位，孔位间距匹配常规配电房的基础排布规范，柜体顶部预留了母排桥接的安装空间，可根据现场走线需求灵活选择顶部或侧部的母排进出方式。功能单元的排布遵循操作便利性原则，主操作面的器件安装高度控制在人体站立操作的舒适区间，大电流回路的器件安装位预留了足够的接线操作空间，母排的弯折路径充分考虑了载流时的电动力影响，固定点的间距设置符合大电流母排的抗震动要求，避免长期运行中母排因电动力产生松动位移。柜门的铰链与锁具选用重载型结构件，适配大尺寸柜门的频繁开合需求，门板内侧预留了二次线走线槽的安装位，二次回路走线与主回路保持足够的安全隔离距离，柜内的接地回路全程连通，所有金属可触及部件均通过接地铜排可靠连接至主接地点，满足低压配电设备的接地防护要求。整套结构在建模时充分还原了实际生产中的装配公差，各拼接部件的配合间隙预留合理，既能够保证批量生产时的装配顺畅度，也能避免间隙过大导致的防护等级不足问题。
