立式斯特林热力循环演示装置结构设计

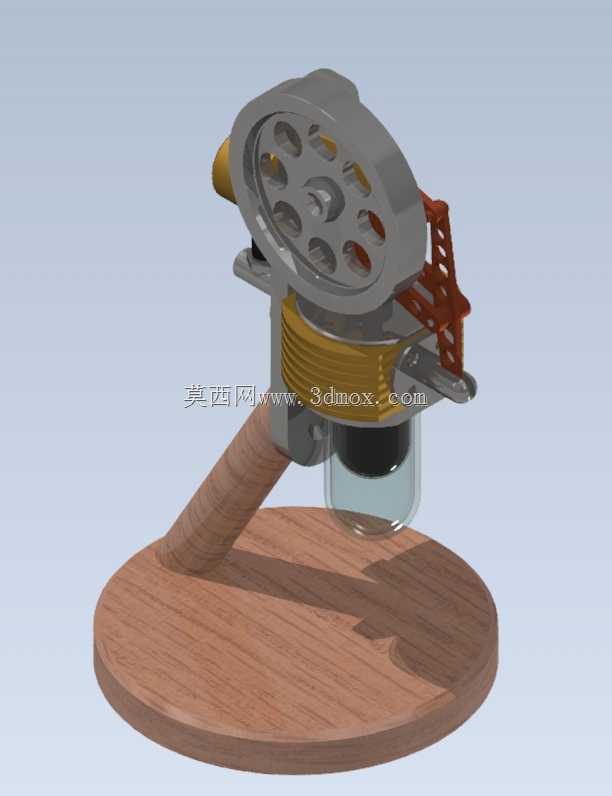

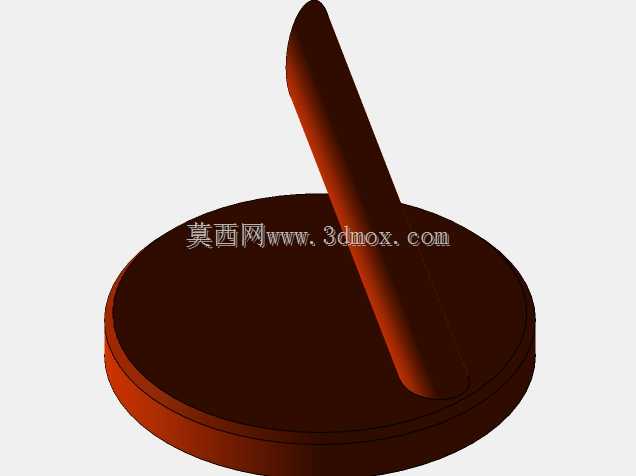

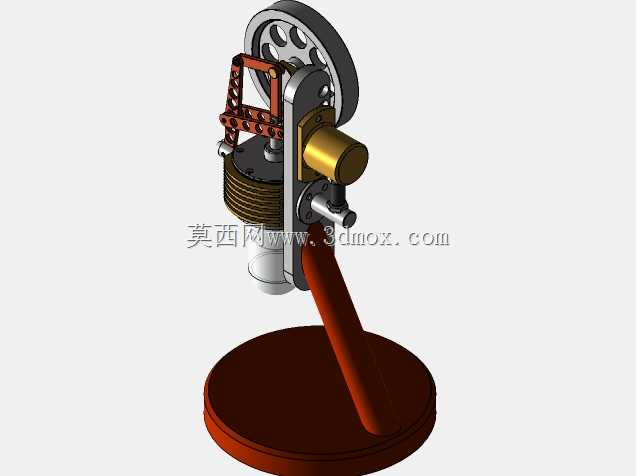

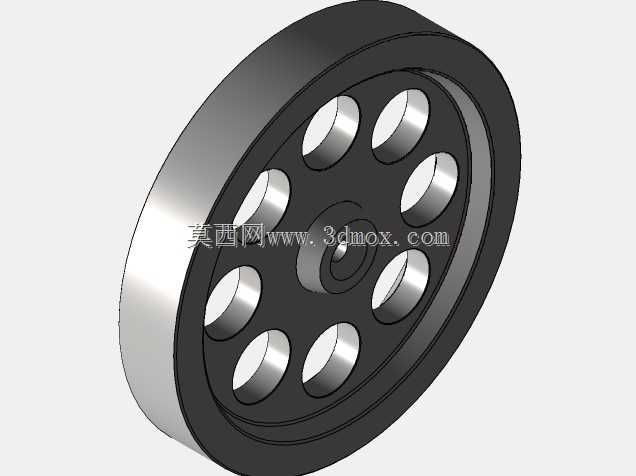

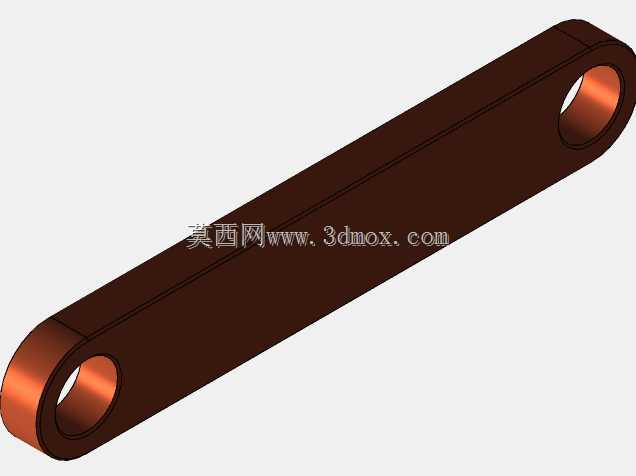

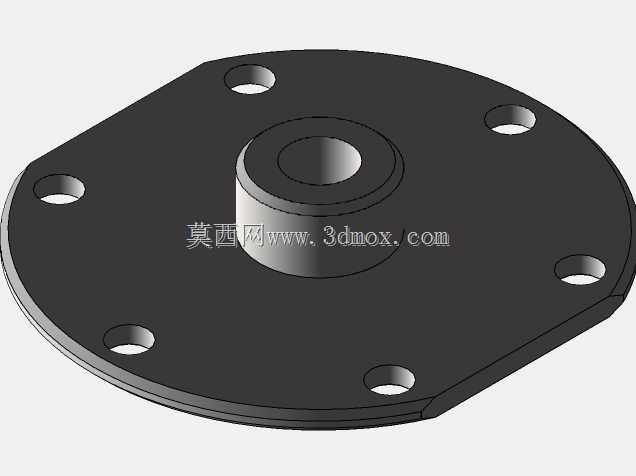

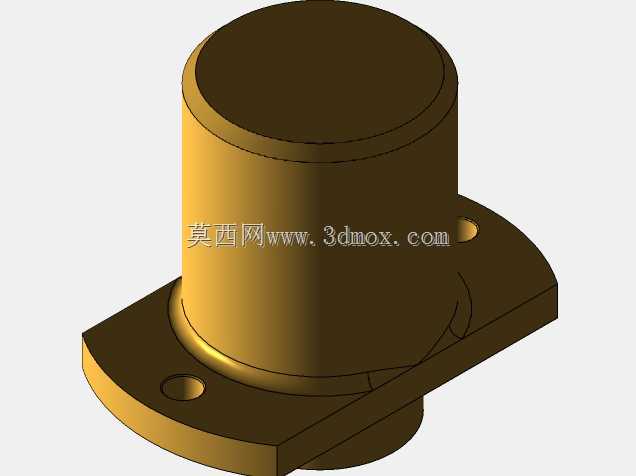

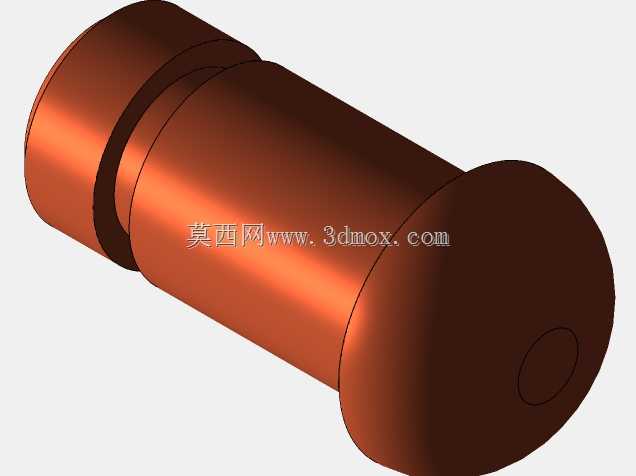

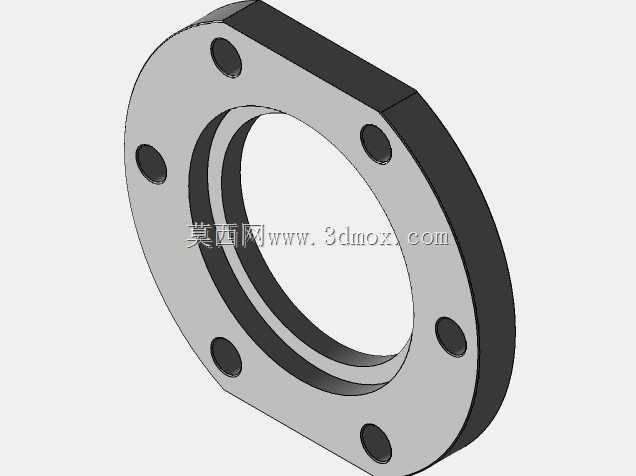

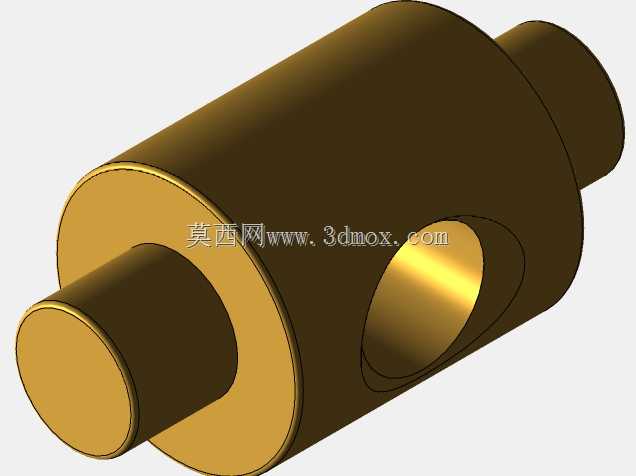

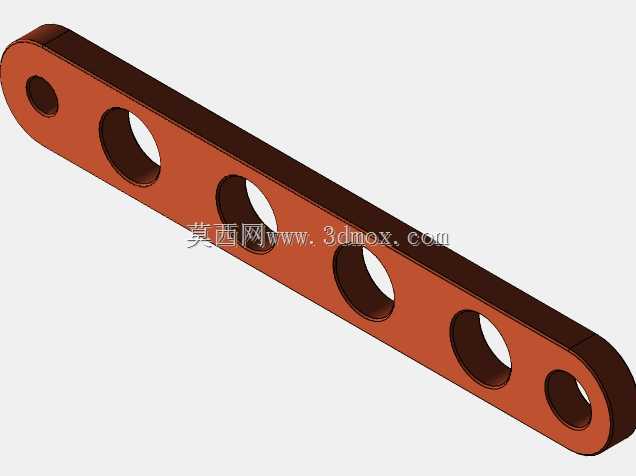

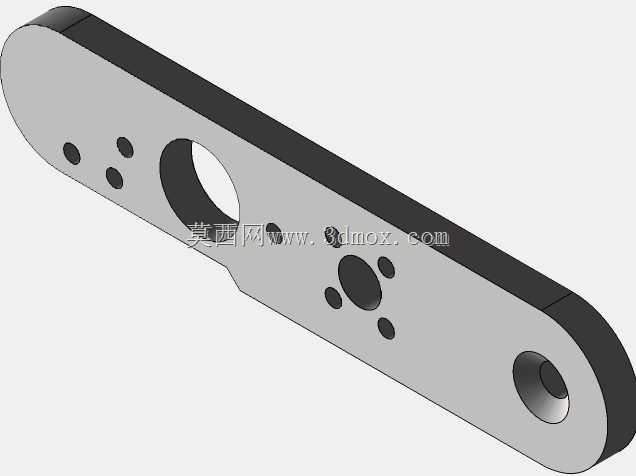

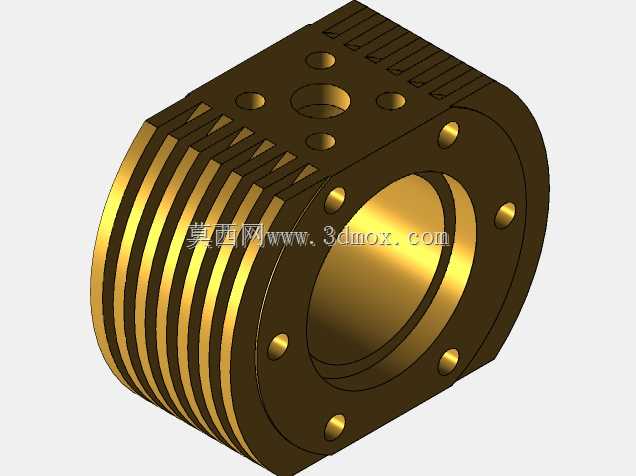

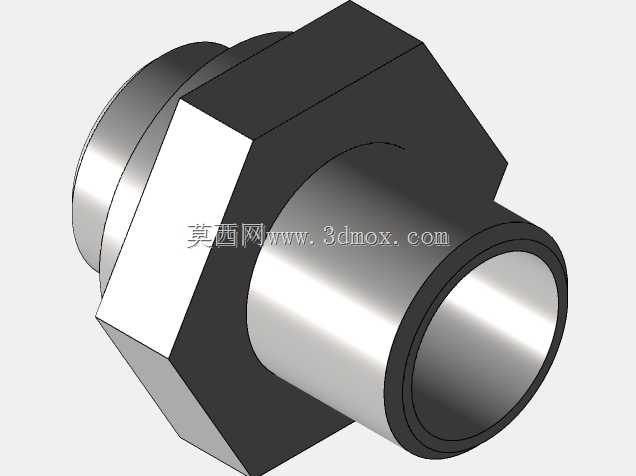

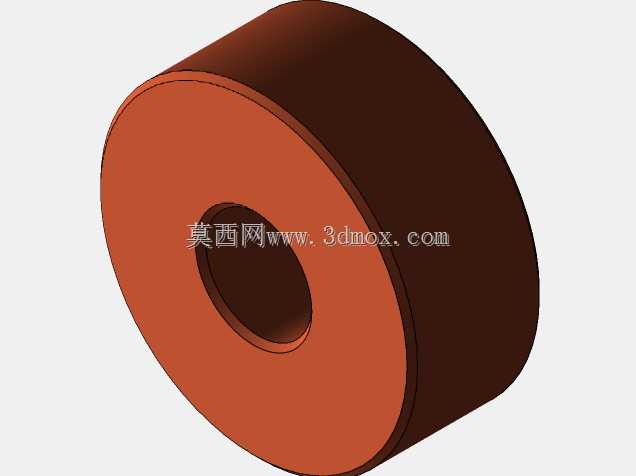

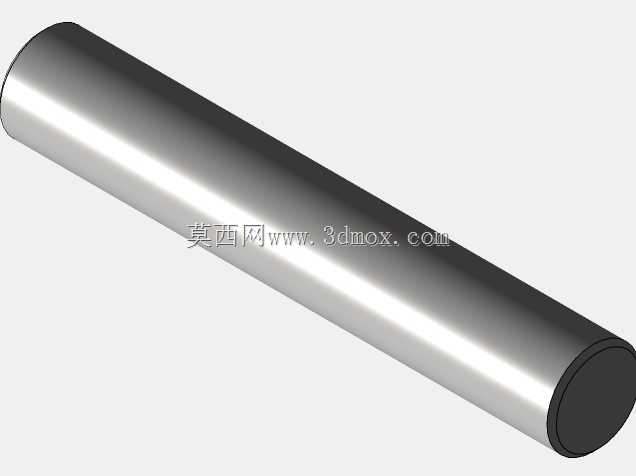

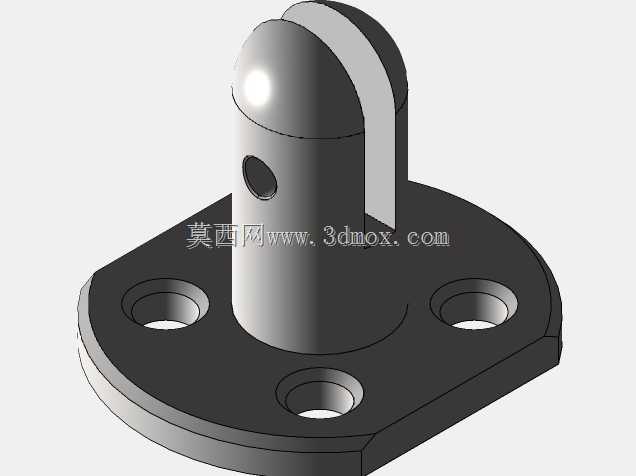

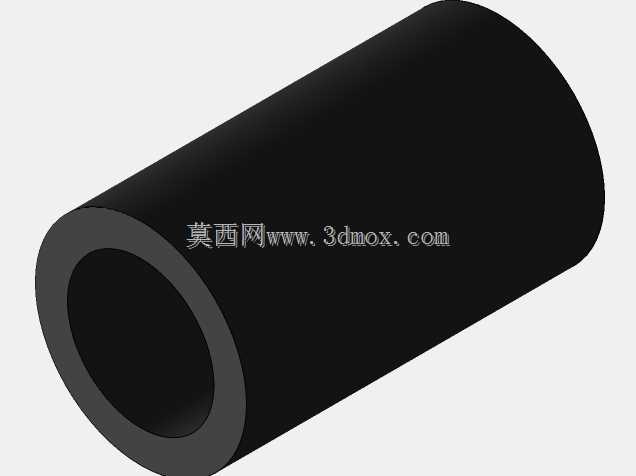

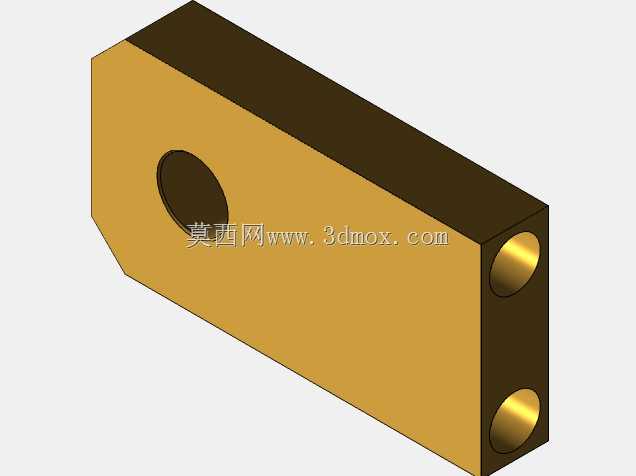

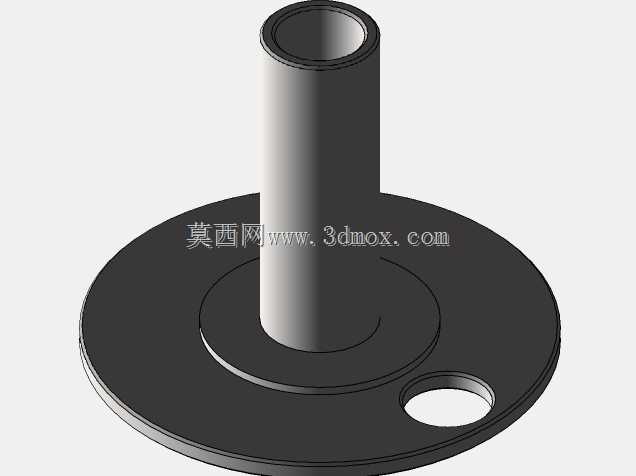

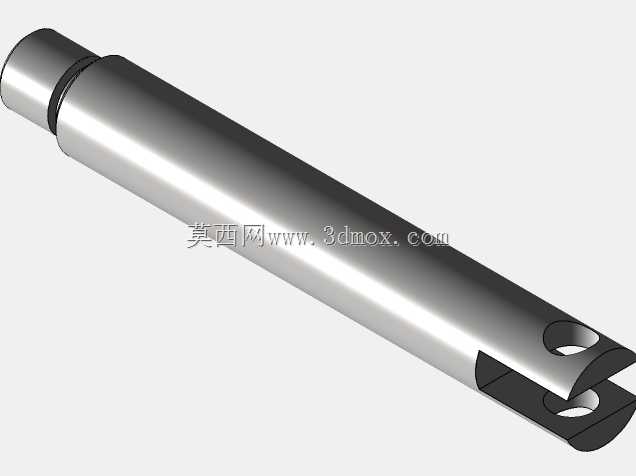

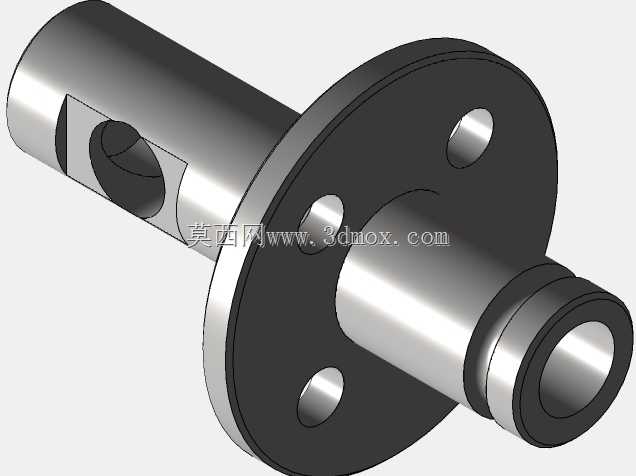

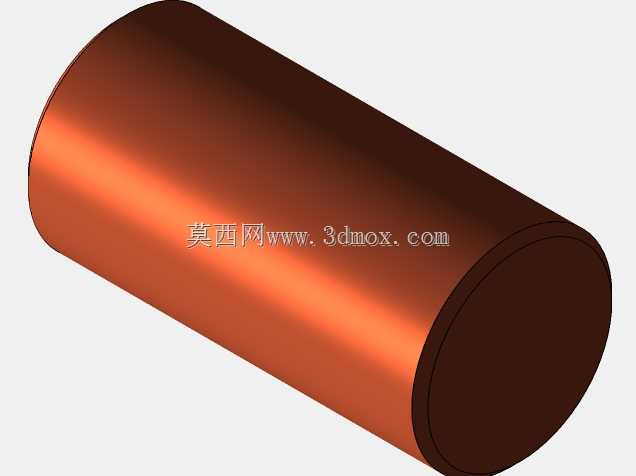

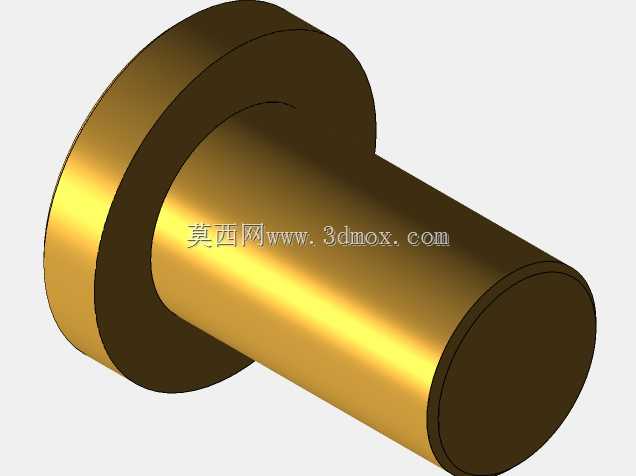

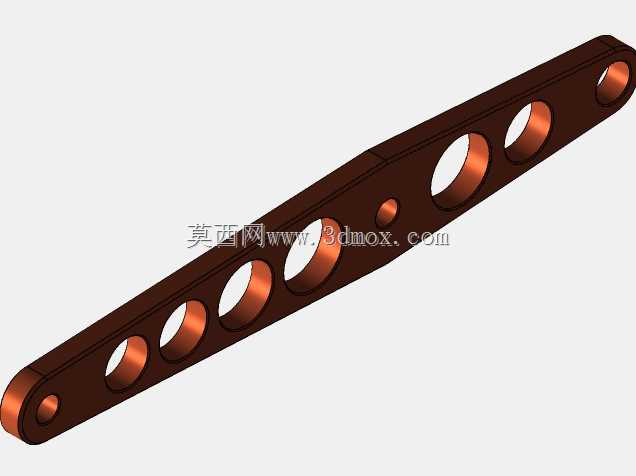

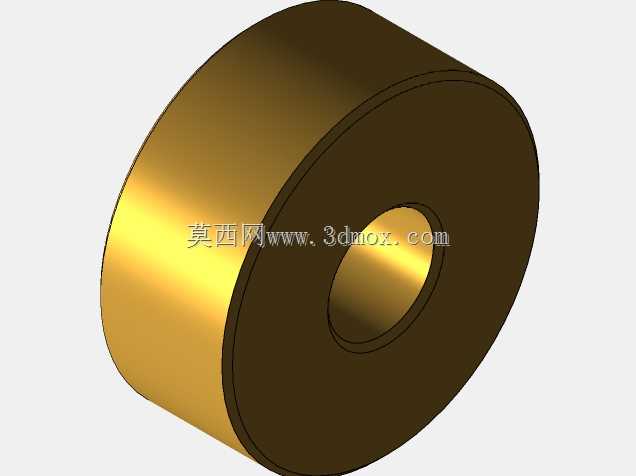

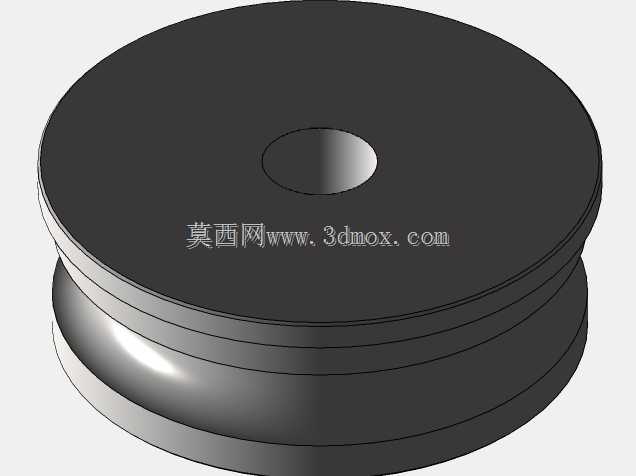

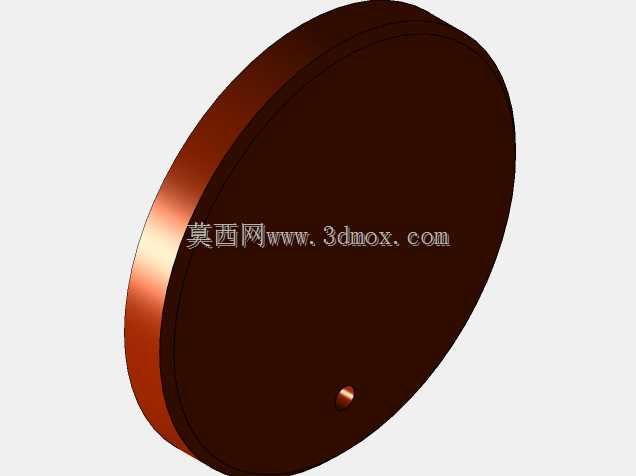

这套立式结构的外燃热力装置，核心依托斯特林循环原理实现热能到机械能的转换，常被用于高校工程热物理教学演示、科创项目原理验证以及小型动力科普场景，相比卧式同类型装置，立式布局大幅压缩了水平方向的安装占用空间，更适合桌面级展示与小型实验台搭载。从结构设计逻辑来看，装置底部采用圆形实木材质基座，通过倾斜的木质支撑臂将核心动力主体抬升，基座直径控制在150mm左右，支撑臂与基座采用嵌入式榫接配合，避免运行过程中因曲柄连杆往复运动产生的振动导致整机偏移，基座底部可预留防滑垫安装槽，适配不同平整度的桌面放置需求。核心动力段的气缸组件采用立式同轴布局，置换气缸与动力气缸沿垂直方向排布，加热端位于气缸下部，可适配酒精灯等小型外热源加热，冷却段采用裸露金属散热鳍片结构，无需额外外接冷却管路即可建立足够的冷热端温差，保障循环效率。飞轮部分采用辐条式镂空结构，在保证转动惯量满足连续运转需求的前提下，尽可能降低飞轮自身重量，减少启动阶段的阻力矩，飞轮侧集成的曲柄连杆机构采用铰接式连接，连杆与活塞、曲柄的配合处预留合理的间隙公差，避免热胀冷缩导致运动卡滞。装置的动力输出端位于飞轮侧，可通过皮带轮或联轴器连接小型发电机、微型负载等配件，拓展演示场景。设计过程中针对立式结构的受力特点，对支撑臂的倾斜角度做了反复校核，将整机重心垂直投影控制在基座圆形范围内，即使飞轮高速运转也不会出现倾覆风险，核心运动部件的安装基准面统一设置在支撑臂顶端的金属安装板上，所有配合孔位采用一次装夹加工定位，保障各运动部件的同轴度，降低运行过程中的摩擦损耗。整套装置的外露运动部件未做全封闭防护，主要是为了方便教学演示时直观观察曲柄连杆、活塞往复的运动过程，清晰展示斯特林循环的四个工作过程，帮助学习者快速理解外燃机的工作逻辑，若用于长时间运行场景，可在飞轮与连杆外侧加装透明亚克力防护罩，避免误触运动部件造成安全隐患。
