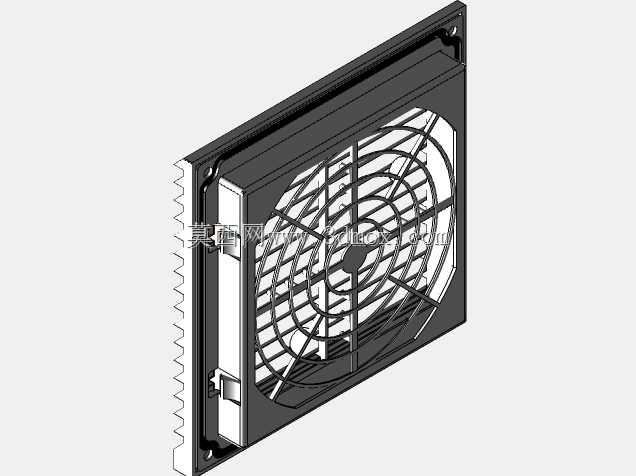

12x12规格带百叶通风过滤组件结构设计

在电气机柜、工业控制机箱、嵌入式设备舱的散热回路设计中，这类带百叶结构的通风防护组件是进出风端的核心配套构件，主要承担气流导通、异物阻隔、防溅防护的多重作用，区别于普通平面通风网，带百叶的结构可以在不明显增加风阻的前提下，阻挡斜向飞溅的液滴与大尺寸粉尘直接进入设备内部，适配多数工业现场的复杂使用环境。从结构设计逻辑来看，该组件采用一体化框体集成设计，外框边缘设置了带锯齿的卡装结构，不需要额外打螺丝固定，直接对准机柜预留的12x12标准安装位按压即可卡入到位，安装效率远高于传统螺丝固定的通风网，后期维护拆卸时也只需要从内侧轻顶卡爪就能取出，不会在机柜面板留下多余的安装孔位痕迹。正面的金属防护网采用同心圆加径向辐条的筋位布局，既可以保证足够的通风通流面积，又能提供足够的结构强度，避免外部线缆、工具误碰内部转动的散热扇叶造成设备损坏或人员伤害，网面的筋条厚度经过优化，不会在通风路径上形成过多紊流，能有效降低气流穿过时产生的风噪。侧边的百叶结构采用向下倾斜的导风角度设计，当设备运行时内部热空气可以顺着百叶倾斜方向顺畅排出，外部的飞溅水滴、飘落的浮尘会被百叶斜面阻挡，顺着斜面滑落不会进入设备内部，同时百叶的间距经过反复校核，既不会因为间距过小增加风阻影响散热效率，也不会因为间距过大失去防溅挡尘的作用。框体与网罩、百叶的配合处采用卡扣式预紧结构，装配时不需要额外粘接或焊接，各部件卡合后缝隙均匀，不会出现松动异响的问题，适配的安装边界严格遵循12x12的通用机柜通风口尺寸，框体嵌入面板后的突出量控制在极小范围内，不会影响机柜外部其他部件的安装布局，也不会因为突出过多在设备搬运过程中被磕碰损坏。在实际选型应用中，这类组件通常直接配套同尺寸的轴流散热风扇使用，安装在风扇的外侧进风或出风端，不需要额外设计转接结构，能够直接覆盖风扇的整个通风截面，避免出现防护盲区，针对粉尘浓度稍高的使用场景，还可以在框体内部预留的槽位加装过滤棉，进一步提升防尘等级，不需要重新开模制作专用框体，适配性较强。
