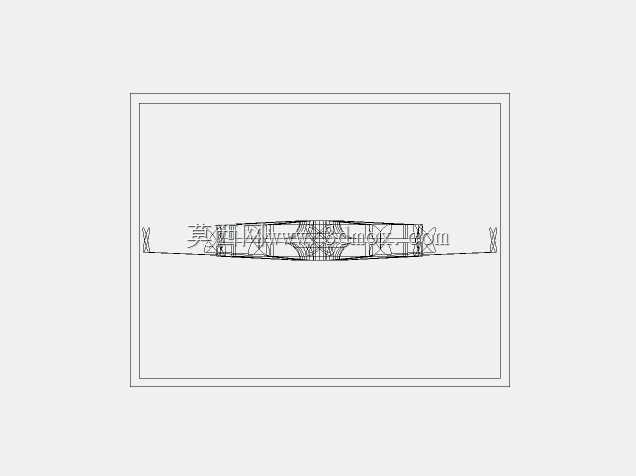

后弯式离心水泵叶轮三维造型设计

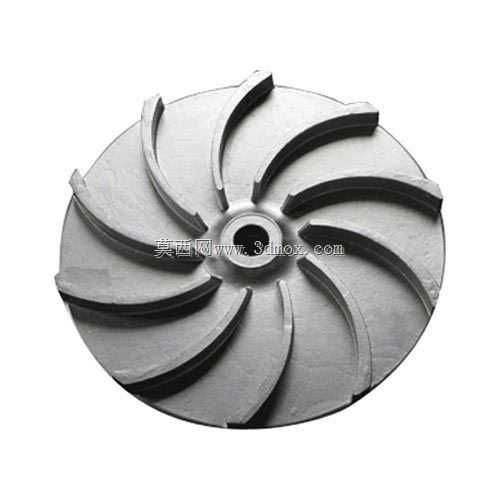

该叶轮为单级单吸离心泵核心水力做功部件，主要适配清水输送、暖通循环、低压给排水类离心泵工况，直接决定泵组的水力效率、汽蚀余量与运行稳定性。设计阶段优先匹配闭式流道结构，轮盘与轮盖形成封闭过流通道，叶片采用后弯式空间扭曲构型，相比直板叶片能更好适配流体进入流道后的转向趋势，减少入口冲击损失与流道内的涡流脱流，在额定工况点可将水力效率提升4到6个百分点，同时降低运行时的流体脉动噪声。叶轮中心设置阶梯式安装轴孔，轴孔配合段采用H7/k6过渡配合公差，配套键槽传递扭矩，轴孔端部设计有退刀槽与锁紧螺纹位，可适配圆螺母加止动垫圈的轴向锁紧结构，避免高速旋转时叶轮发生轴向窜动。叶轮外缘直径适配常规端吸泵的蜗壳入口间隙，安装后与蜗壳隔舌的单边间隙控制在1到2毫米，间隙过小易发生运转擦碰，间隙过大则会增大容积损失降低泵组效率。叶片数量设置为10片，在兼顾流道过流面积的同时，避免叶片数过少导致的流道扩散度过大，也不会因为叶片数过多增加流道表面摩擦损失。叶片进口边做圆滑修薄处理，降低流体入口的撞击损失，改善泵组的必需汽蚀余量，提升装置的抗汽蚀能力，适合在入口压力偏低的供水工况下长期运行。建模过程中先完成子午面流道轮廓绘制，基于流线展开法生成各截面翼型坐标，通过曲面放样生成叶片实体，再与前后轮盘做布尔合并，所有流道表面做平滑过渡处理，消除直角与台阶结构，减少流体流动阻力。叶轮背部设计有平衡筋结构，旋转时可平衡部分轴向力，降低轴承组件的轴向载荷，延长轴承使用寿命。安装时需保证叶轮与泵轴的同轴度公差在0.02毫米以内，做动平衡校正，平衡等级达到G6.3级以上，避免高速运转时产生振动超标问题。该叶轮可适配转速1450rpm或2900rpm的四级、二级电机直联传动结构，过流表面可做搪瓷或涂层处理，适配轻度污水或弱腐蚀性介质输送场景，在民用供水、工业循环、农田排灌等场景的泵组中均可适配使用。
