小型分布式垃圾焚烧发电装置结构设计

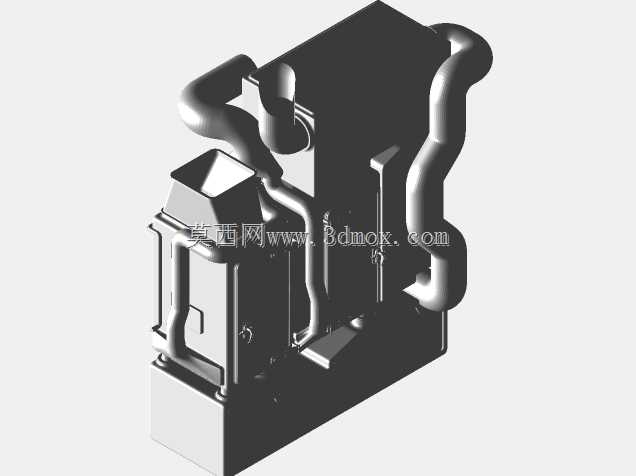

这款小型垃圾焚烧发电装置的三维结构，主要面向分布式固废处理场景设计，可适配县域小型垃圾处理站、偏远乡镇聚居点、产业园区边角区域的固废就地消纳需求，无需长距离转运生活垃圾，从源头降低固废收运环节的成本与二次污染风险。设备核心功能是将分拣后的可燃生活垃圾通过可控高温焚烧实现减量化，同时回收焚烧过程产生的高温烟气热能，通过配套的换热、发电单元转化为电能，可直接并入局域微网供周边公共设施使用，也可配套储能单元实现离网供电。从结构设计思路来看，整体采用模块化集成布局，将进料预处理单元、焚烧炉膛、烟气导流管路、换热组件、排气接口整合为一体化撬装结构，无需现场大规模土建施工，仅需平整硬化地面即可完成安装就位，大幅缩短项目落地周期。设备的外形边界经过紧凑化优化，整体占地仅需十余平方米，高度控制在四米以内，可适配标准集装箱运输，吊装转运无需特殊超限运输审批。管路布局采用大曲率弯管设计，减少烟气流通阻力，同时预留检修操作空间，日常运维时可直接从侧面检修口接触核心易损部件，无需拆解整体结构。炉膛部分采用分层送风结构设计，可根据进料的垃圾热值动态调整各层供风量，保证焚烧过程充分，减少不完全燃烧产生的有害组分，烟气出口预留了标准法兰接口，可直接对接后续烟气净化模块，满足不同区域的环保排放要求。进料单元采用斜向推料结构，可实现连续小批量进料，避免一次性大量进料导致的炉膛温度大幅波动，保证热能输出的稳定性。整体结构的受力框架采用型钢焊接成型，各部件的安装定位基准统一，在三维建模过程中已完成所有管路的干涉检查，装配时无需现场配焊调整，所有连接点均采用标准紧固件连接，便于后期部件更换与维护。设备底部预留了地脚螺栓安装孔位，可直接与硬化地面的预埋螺栓固定，抗风载等级满足大部分内陆地区的户外安装要求，无需额外搭建防护厂房，进一步降低项目的初始投入成本。
