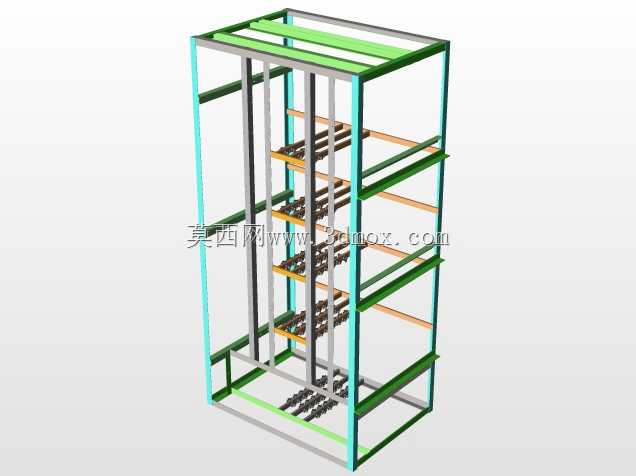

多层框架式配电进线断路器安装架

在工业厂房低压配电、车间动力配电、楼宇配电竖井这类场景里，这类多层框架式配电安装结构是进线侧断路器排布的核心承载构件，日常运维中电工接触最多的就是这类架体上的进出线排布与断路器操作。从结构设计逻辑来看，整体采用开放式型材框架搭建，没有做全封闭柜体的侧板与门板，主要是为了大电流进线侧的散热需求，毕竟进线回路断路器承载的是整段配电回路的总电流，长期运行时的温升控制直接关系到配电系统的稳定性，开放式结构能让空气自然流通带走断路器接线端、母排连接处产生的热量，避免积热导致的绝缘老化、触点氧化问题。框架的竖向主支撑采用加厚型材，承担整个架体上所有断路器、母排、线缆的总重量，横向分层的支撑梁按照断路器的安装尺寸做了等距排布，每层预留的操作空间刚好满足电工使用操作手柄、紧固接线端子的作业需求，不会出现层间距过小导致扳手无法转动、接线操作空间不足的问题。架体最下层预留了线缆进线的安装空间，外部引入的电力电缆从架体底部进入后，可直接沿竖向的布线槽引至对应层级的断路器进线端，减少线缆的弯折半径，避免大截面电缆因过度弯折损伤线芯绝缘。横向的分层梁上预留了标准的断路器安装孔位，可适配不同电流等级的塑壳断路器安装，不需要现场二次打孔加工，降低现场安装的工作量。框架侧面预留了母排固定的安装位，各层断路器的出线端可通过铜母排并联或者分路引出，相比线缆直连的方式，母排排布的载流量更大，排布更规整，后期排查线路故障时能快速理清回路走向。架体顶部预留了与上层桥架或者母线槽连接的固定接口，可直接与配电干线系统对接，不需要额外做转接构件。安装边界方面，这类架体通常靠建筑墙体安装，背部预留的间隙满足线缆敷设与后期维护的操作空间，正面预留的操作通道宽度符合低压配电设计的安全距离要求，架体底部与地面的固定采用膨胀螺栓连接，能承受大截面电缆拉扯时的作用力，不会出现架体偏移的问题。架体上的布线构件将强电进线与分路出线做了物理分隔，避免不同回路线缆交叉干扰，同时每层断路器下方预留了标识牌安装位，可标注对应回路的供电区域，方便后期运维时快速定位回路。整个框架的型材拼接处采用角件加固连接，整体结构强度满足大电流配电设备的承重要求，长期运行不会出现横梁变形、架体晃动的问题，适配各类需要集中布置进线断路器的配电场景，不管是车间动力配电的进线端，还是多层楼宇的竖向配电竖井内的分层配电，都能通过调整层间距适配不同规格的断路器安装需求。
