秸秆煤球压块成型设备结构设计

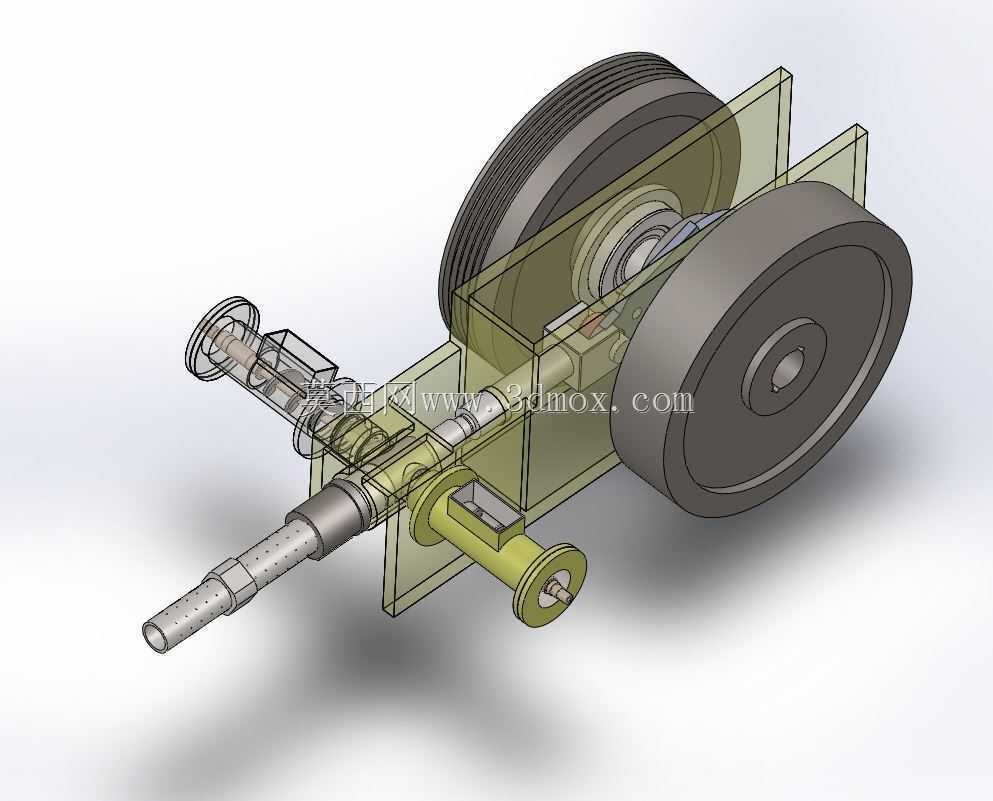

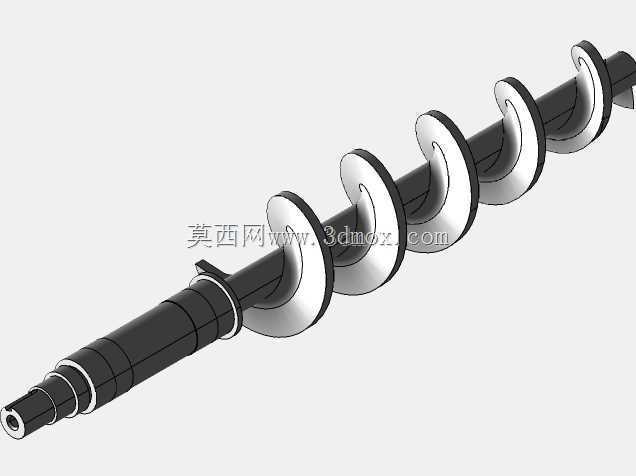

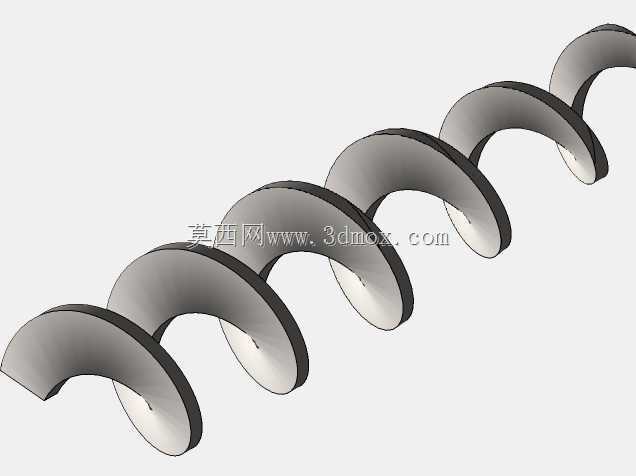

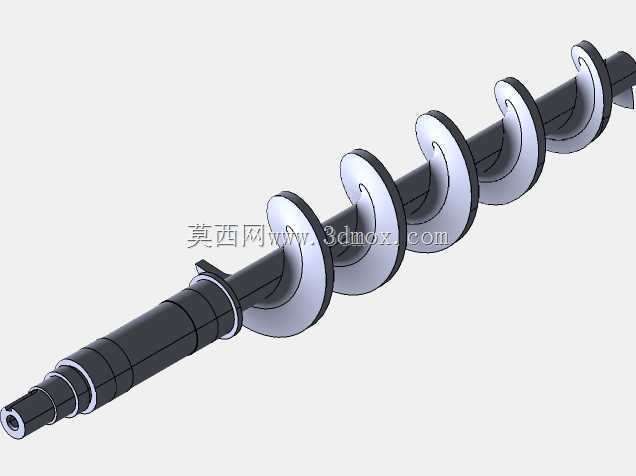

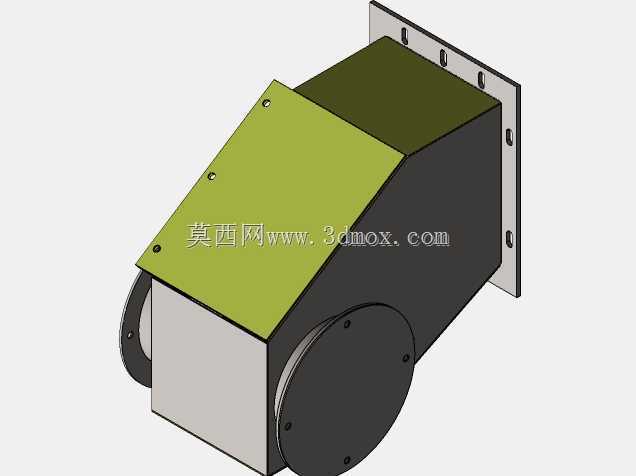

　　在生物质资源化处理、散煤清洁化加工的生产场景中，这类压块设备承担着将松散的稻草、稻壳、碎煤等原料挤压成规则块状燃料的核心功能，是中小型燃料加工站点、农牧废弃物处理车间的常用作业设备。从结构设计逻辑来看，这套设备采用偏心挤压结合轮组惯性储能的布局，没有选用复杂的液压驱动方案，而是通过大直径带轮储存运转动能，配合前端的螺旋进料与柱塞式挤压结构，将动力输入的旋转运动转化为压杆的直线往复挤压动作，适配松散原料压缩比大、成型过程需要持续挤压力的工况特点。设备的传动部分做了半封闭的护罩设计，护罩采用透明可视化的结构形式，既可以避免生产过程中原料碎屑飞溅进入传动啮合区域，也能让运维人员直观观察到内部轴承、曲柄连接部位的运转状态，

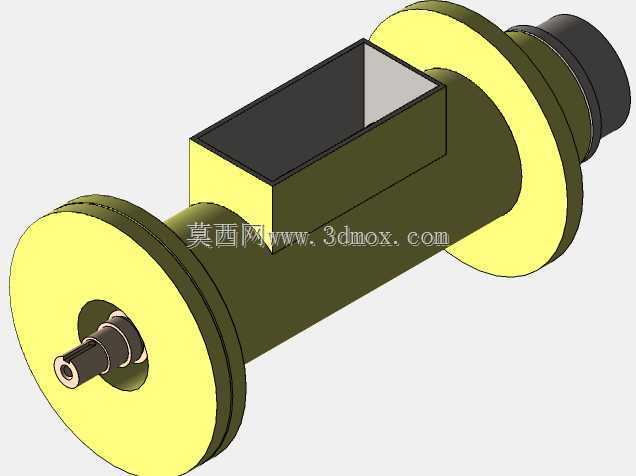

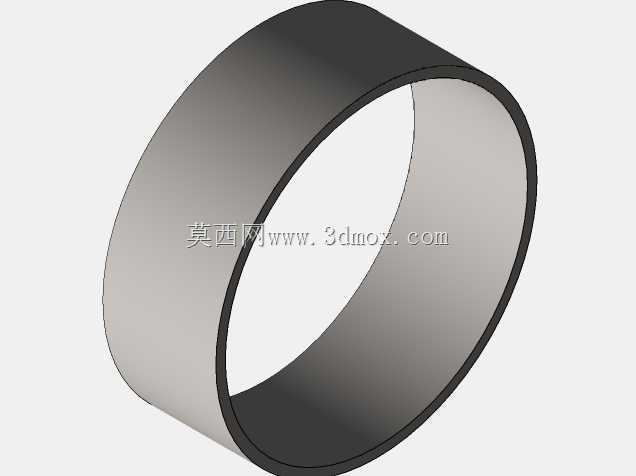

　　减少日常巡检的拆检工作量。前端的挤压杆做了分段式设计，靠近出料端的杆段表面做了防滑耐磨的纹理处理，和原料接触的挤压端面做了可更换的硬质合金衬层，长期作业出现磨损后不需要更换整根压杆，只需要拆卸端部衬块即可完成维护，大幅降低易损件的更换成本。设备的安装边界需要结合现场进料、出料的动线规划，带轮侧需要预留不小于轮径1.2倍的检修空间，方便皮带更换与轮组校准；进料端位于设备侧下方的竖直接口位置，需要和上方的原料料仓出料口做同轴对接，接口处预留了法兰连接孔位，可以直接和常规的锥底料仓出料段适配，不需要额外做转接结构。出料端沿压杆轴向延伸，对接后续的块料输送或者收集装置时，要保证出料口的高度差满足块料自然滑落的角度要求，

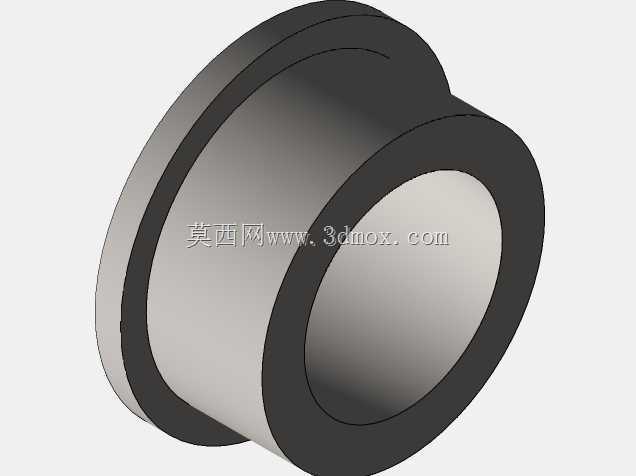

　　避免刚挤压成型的块料出现磕碰碎裂的情况。从功能实现的细节来看，传动曲柄和压杆的连接部位采用了自润滑轴承配合密封端盖的结构，不需要频繁加注润滑脂，就能适应多粉尘的生产车间环境，减少粉尘进入铰接部位造成的异常磨损。两个大直径轮组除了承担传动带的安装定位功能外，自身的重量也作为飞轮使用，在挤压行程中释放储存的转动惯量，抵消原料压缩过程中的负载波动，让驱动电机的工作负载更平稳，避免出现闷车的情况。设备的机架部分采用钢板折弯拼焊的结构，关键受力位置做了三角加强筋处理，在压杆往复挤压的交变载荷作用下，不会出现机架变形、连接部位开焊的问题，安装时只需要将机架底部的四个安装脚通过膨胀螺栓固定在硬化的混凝土地面上，就能保证设备运转时的稳定性，

　　不需要额外做混凝土基础浇筑，降低现场安装的施工成本。在实际选型适配时，这套结构的压块设备更适合处理粒度在5mm以下的松散原料，原料含水率控制在15%-25%区间时成型效果最佳，不需要额外添加粘结剂就能让压出的块料达到储运要求的强度，减少燃料加工过程中的辅料成本。设备的挤压行程、压块成型腔的尺寸都可以根据实际生产的块料规格做调整，只需要更换前端的成型模具与对应长度的压杆段，就能适配不同尺寸规格的煤球、生物质块的生产需求，不需要改动主体的传动与机架结构，提升了设备的工况适配范围。
