屋面无动力球形风帽排风装置结构设计

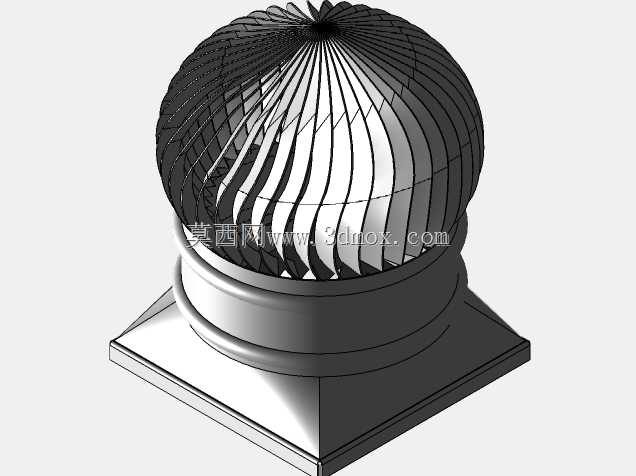

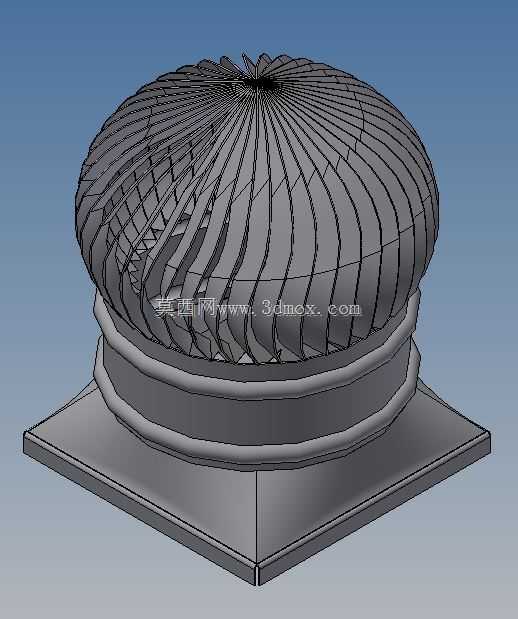

这款排风装置属于无动力自然通风构件，核心应用场景覆盖工业厂房屋面、民用建筑楼顶、仓储库房顶部等需要持续排出室内闷热空气、污浊废气的区域，无需外接电力驱动，完全依靠自然风压与室内外热压差实现自转排风，运行过程无能耗、无噪音，适配长期需要通风换气又不便布设电力线路的屋面场景。从结构设计逻辑来看，整体采用上圆下方的衔接构型，底部为方形安装法兰座，可直接匹配屋面预留的方形通风洞口，法兰边缘预留安装孔位，安装时配合防水胶垫、紧固件即可完成与屋面基座的固定，能有效避免雨水渗漏进室内，方形底座向上过渡为圆筒形衔接段，承托上部的球形风轮结构，衔接段做了圆弧过渡处理，可降低气流通过时的阻力，提升排风效率。上部球形风轮采用多组弧形叶片沿球面径向均匀排布的设计，叶片的弧度经过气流导向优化，任意方向的自然风吹过风轮表面时，都能推动叶片沿固定方向旋转，风轮旋转时在风轮中心区域形成负压区，将室内的热空气、潮湿浊气、生产车间产生的烟尘废气顺着通风道向上抽出，同时室外新鲜空气会从建筑下部的进风口补充进入室内，形成持续的自然通风循环。从安装边界来看，方形底座的尺寸适配常规民用建筑、工业厂房的通用屋面通风洞口规格，整体高度控制在合理范围，不会超出屋面构筑物的限高要求，风轮的球面直径与底座尺寸做了匹配设计，保证排风流量与洞口通风量相匹配，不会出现通风量不足或者风轮过大导致安装不稳的问题。叶片之间的间隙经过合理设计，既能保证气流顺畅通过，又能阻挡室外的落叶、飞鸟、较大颗粒杂物进入通风管道，同时风轮顶部做了收束式的中心固定结构，所有叶片的顶端汇聚固定在中心转轴上，转轴采用低摩擦阻力的铰接结构，保证微风状态下也能顺利启动旋转，长期运行也不易出现卡滞问题。在实际选型应用中，这类排风装置可根据室内空间的容积、所需换气次数匹配对应规格的型号，单台装置即可覆盖数百平米空间的日常通风需求，多台阵列布设可满足大跨度厂房的通风换气要求，相比电力驱动的排风机，后期几乎没有维护成本，仅需定期清理叶片表面积累的灰尘即可长期稳定运行，结构件全部采用耐候材质设计，可适应户外暴晒、雨淋、霜冻等复杂气候条件，不会轻易出现锈蚀、变形问题，使用寿命远长于普通电力驱动排风设备。
