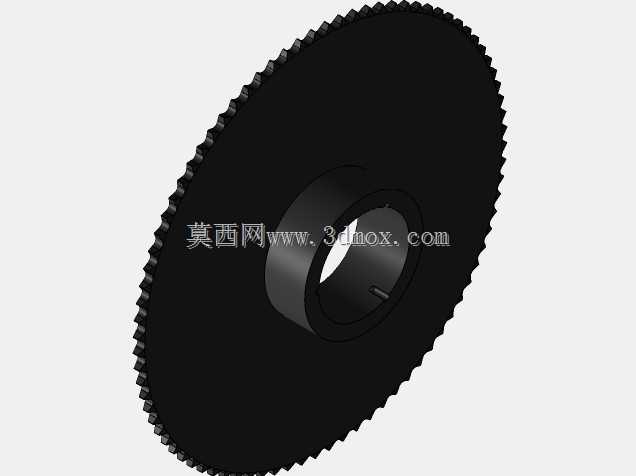

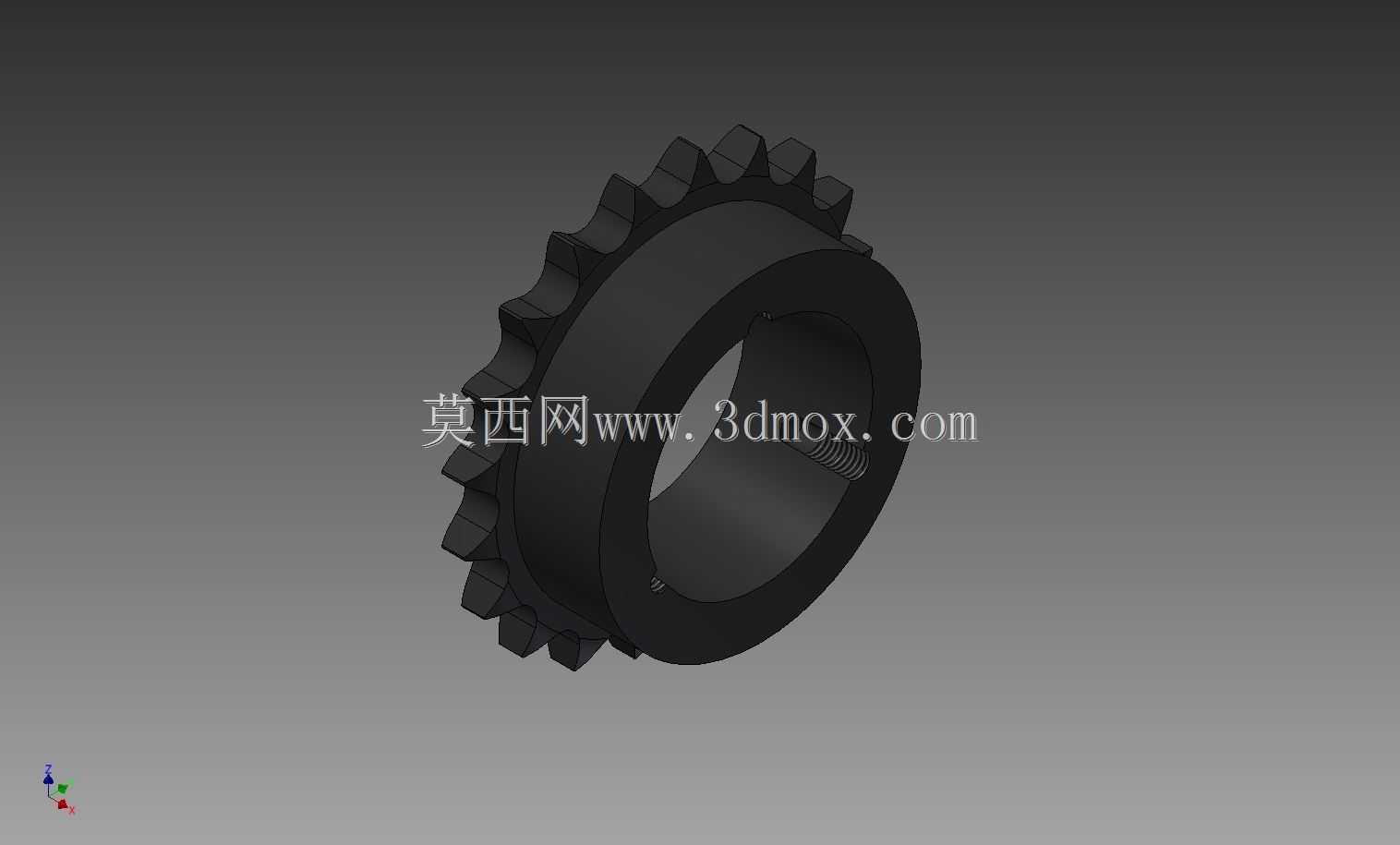

08B-1齿形罗达链轮传动构件

在轻工输送、包装生产线、小型农机传动段这类对传动同步性有一定要求、中心距不适合做齿轮啮合的工况里，08B规格的齿形罗达链轮是很常见的动力传递部件。这类链轮的设计核心首先要匹配08B链条的节距参数，齿形轮廓的加工精度直接决定链条啮合时的跳齿概率、运行噪音以及整套传动副的使用寿命，建模时齿槽的圆弧过渡、齿顶的修缘量都要贴合链传动的啮合轨迹，避免链条滚子进入齿槽时出现卡滞或侧向滑移。从结构上看，这款链轮采用整体式轮毂设计，内孔预留了键槽安装位，安装时可以通过平键实现与传动轴的周向固定，轮毂的轴向厚度经过匹配计算，既保证传递额定扭矩时不会出现轮毂开裂、键槽压溃的问题，也不会因为轴向尺寸过大占用过多的安装空间，适配多数常规08B链传动的安装边界。齿形罗达结构的优势在于啮合时与链条的接触面积更均匀，相比普通直板齿链轮，它在高速轻载的传动场景下能有效降低多边形效应带来的传动脉动，运行时的冲击更小，适合用在对传动平稳性有要求的自动化输送工位，比如包装线的进瓶输送段、小型食品加工设备的动力传输单元。建模过程中，齿形的生成是核心环节，需要先根据链条滚子直径、节距、齿沟圆弧半径等参数绘制单个齿的截面轮廓，再通过圆周阵列完成整圈齿形的构建，内孔与键槽的尺寸公差需要符合常规传动轴的配合要求，轮毂端面的倒角处理不仅是为了安装时的导向，也能去除加工毛刺避免装配时割伤操作人员。实际选型应用时，要注意链轮的齿数匹配对应的传动比，齿数过少会加剧链条的磨损，齿数过多则容易出现脱链问题，这款链轮的齿数适配常规减速比的传动布局，既可以做主动轮安装在电机输出端，也可以做从动轮安装在输送辊筒的轴端，安装时要保证两轴的平行度，避免链轮偏斜导致链条单侧磨损过快。链轮的材质通常根据使用场景选择，常规工况下45号钢调质处理即可满足强度要求，在有腐蚀环境的食品加工场景则可以选用不锈钢材质加工，建模时预留的加工余量也能适配不同的表面处理工艺，比如发黑、镀锌或者齿面高频淬火提升耐磨性。
