双联拨杆式低压电路通断控制器结构

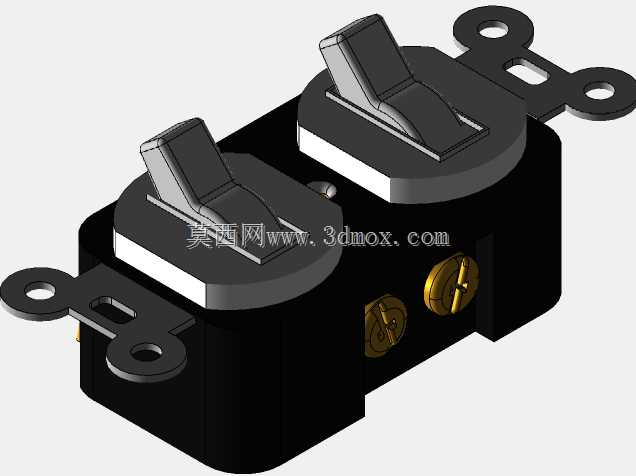

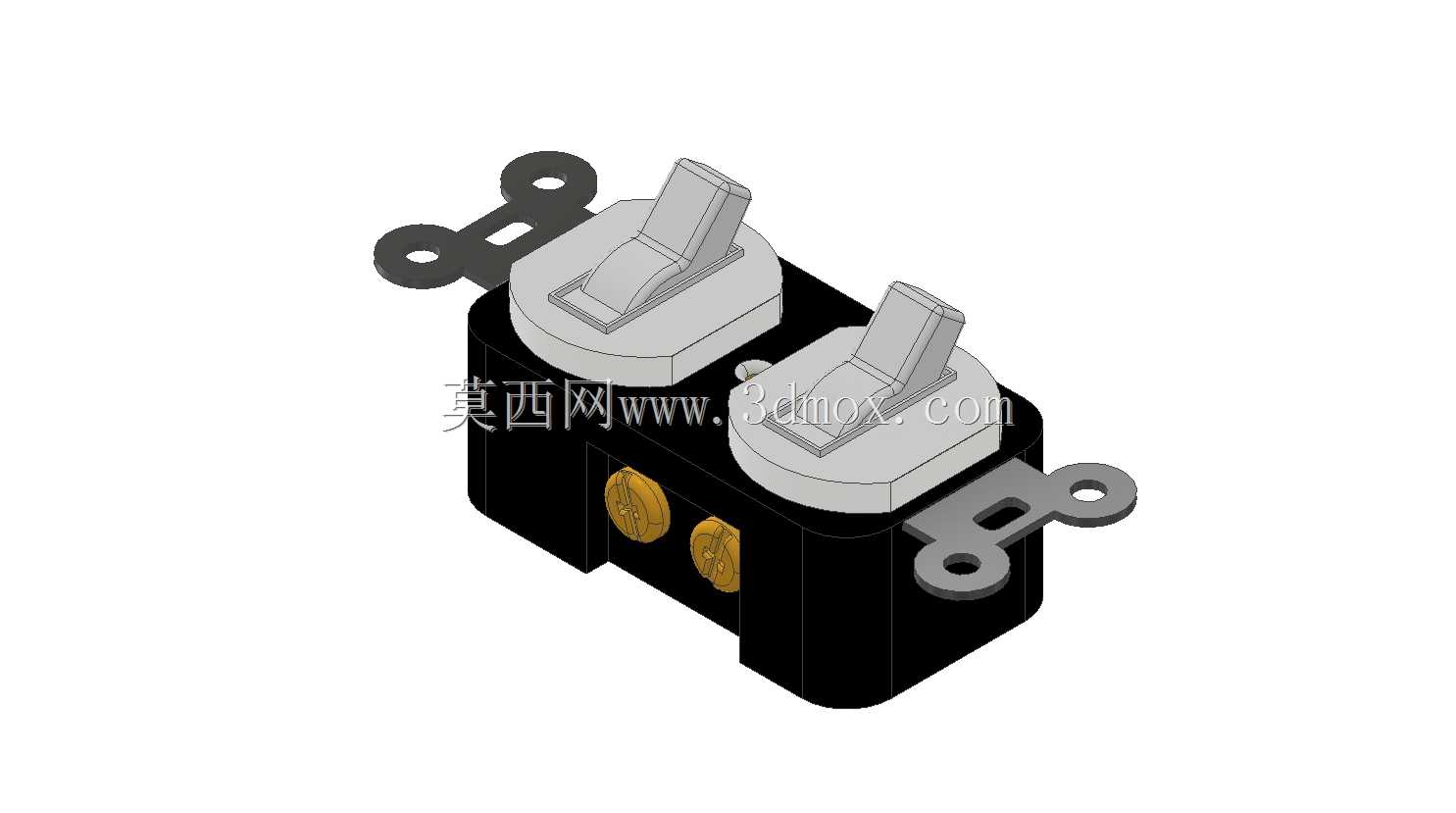

这类双联结构的电路通断控制元件，常被集成在小型低压配电回路、桌面型实验设备供电端、老旧民用电器的进线端，负责单路输入下的双回路独立通断控制，相比单极开关能在紧凑空间内实现两路负载的分别管控，无需额外增设独立安装位，在小功率配电场景里能大幅压缩配电模块的占用空间。从结构设计来看，整体采用绝缘阻燃的黑色壳体作为基座，两个独立的拨杆操作单元并排布置在基座顶面，每个操作单元都带有独立的银合金触点腔体，拨杆的扳动角度设置在30度到45度之间，操作时带有清晰的档位顿挫感，能避免日常震动导致的误分误合。基座两侧延伸出带安装孔的固定耳，安装孔的中心距适配常规86型暗盒的小尺寸固定点位，也可直接通过螺丝固定在设备内部的绝缘安装板上，安装边界预留了接线端子的操作空间，底部的两个铜制接线端子采用压线螺丝结构，适配1.5平方到4平方的多股铜芯线，接线时无需额外加工线鼻子，剥线后直接插入拧紧即可完成固定。设计过程中优先考虑了操作的独立性，两个拨杆单元之间设置了绝缘隔离筋，即使其中一路出现拉弧现象，也不会波及相邻回路，拨杆的操作帽采用防滑的坡面设计，表面带有细微的磨砂纹理，手上带薄汗时操作也不会打滑。壳体的合缝处采用卡扣加超声波焊接的密封结构，能阻挡日常环境中的灰尘、飞溅的液体进入触点腔体，提升在多尘、轻微潮湿工况下的运行稳定性。这类元件的过载脱扣结构集成在每个独立单元的壳体内部，当回路电流超过额定阈值时，内部的双金属片受热形变触发脱扣机构，自动拨回弹起的拨杆切断回路，实现基础的过载保护功能，部分同结构产品还可搭配辅助触点实现远程信号反馈，不过这款基础款型仅保留了手动通断与基础过载脱扣的核心功能，结构更简单可靠，故障率更低，适合对成本敏感、功能需求单一的小功率配电场景。在三维建模过程中，需要重点关注拨杆的转动行程与内部脱扣机构的运动干涉问题，安装耳的孔位公差需要控制在±0.1mm范围内，保证现场安装时能顺利对位固定，接线端子的压线空间需要预留足够的导线容纳量，避免出现导线插装不到位导致的接触不良问题。
