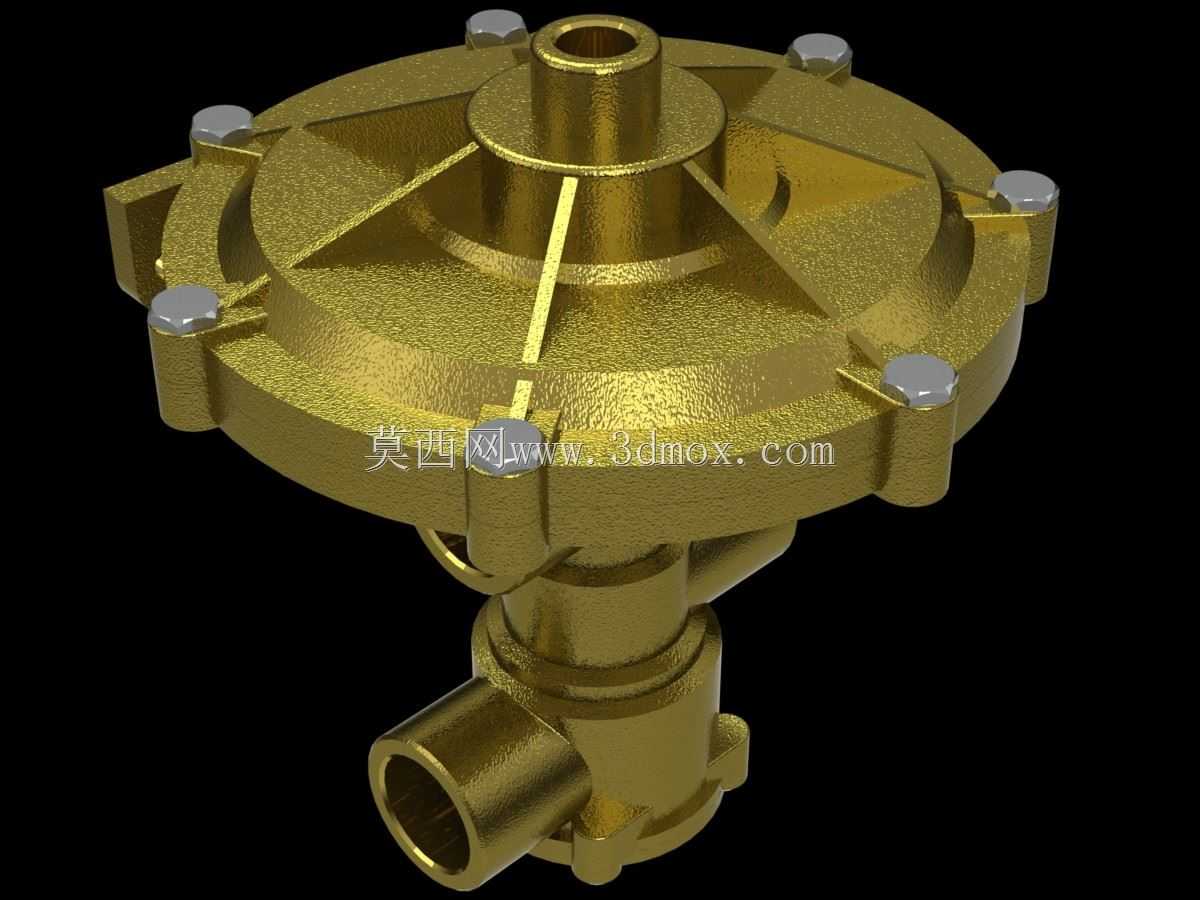

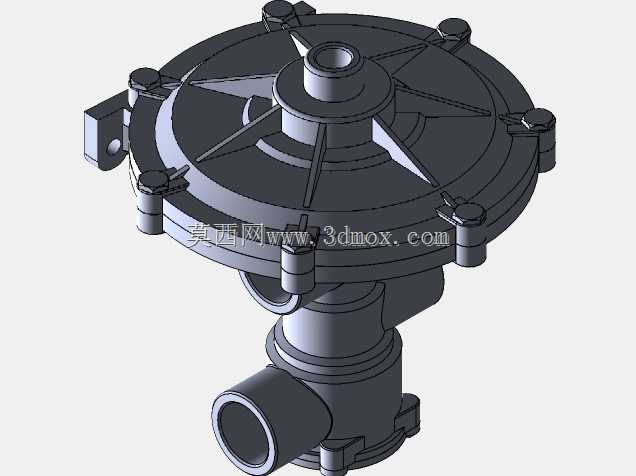

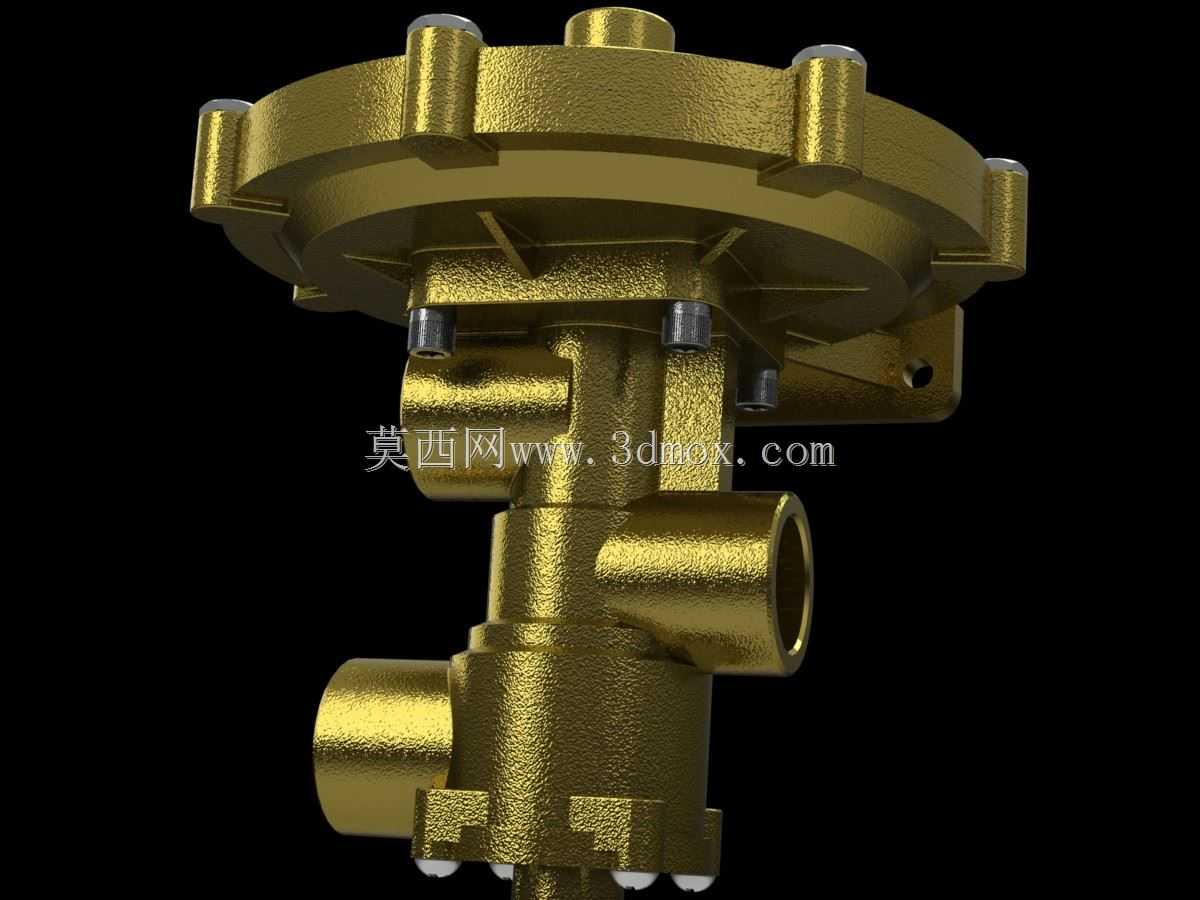

黄铜材质多通路气动空气控制阀结构

这款空气阀主要应用在工业气动控制系统、压缩空气管路分配场景中，常见于气动设备的气路通断调节、支路压力平衡环节，也可适配小型空压站的支路供气控制，在轻工自动化生产线、小型气动工装的气路排布中使用频率较高。从实际使用需求出发，该阀采用上盖法兰式压紧结构，上盖周向均匀布置的紧固凸台对应内置密封膜片的压合点位，能保证膜片受力均匀，避免长期受压后出现局部密封失效的问题，相比侧装螺栓的阀型，这种周向均布的压紧结构在同等紧固扭矩下，密封面的压合一致性更好，可适配0.8MPa以内的常规压缩空气工作压力。阀体采用多通路侧向接口设计，三个不同朝向的外伸接口可分别对接进气端、工作端、排气端，无需额外加装转接弯头就能适配不同走向的管路排布，减少管路接头数量的同时也降低了气路泄漏的概率。设计阶段优先考虑了安装维护的便捷性，上盖与阀体的连接螺栓全部外露，日常检修更换内置密封件时，无需将整个阀体从管路上拆下，只需松开周向螺栓即可打开上盖更换内部膜片与密封组件，大幅缩短现场维护的停机时间。安装边界方面，阀体底部预留的定位凸台可直接卡在安装面板的预留孔位中，侧方的固定耳可穿装固定螺栓实现阀体重力承载，避免管路接口长期承受阀体重力出现接口变形漏气的问题，三个侧向接口的中心距经过匹配常规气动管路的安装间距设计，对接标准PU管或镀锌气管时不会出现管路干涉的情况。阀体流道采用等径过渡设计，接口到阀腔的流道没有突兀的截面变化，能减少压缩空气通过时的压力损失，降低气路工作时的气流啸叫问题，上盖的加厚结构可承受阀腔内部的瞬时压力冲击，避免频繁启停气路时压力脉动冲坏阀盖结构。
