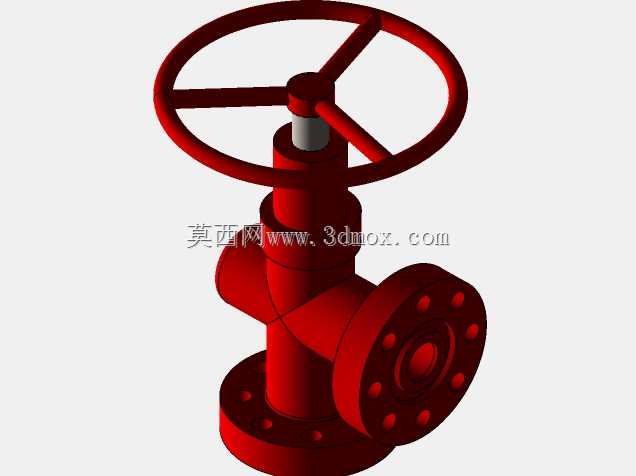

石油天然气井口用2 1/16阻风节流阀结构

在油气钻采、集输场站的流体歧管系统中，这类角式节流阻风阀门是控制管路压力与流量的核心承压部件，日常运行中需要长期耐受高压介质的冲蚀，同时要满足现场快速调节开度的操作需求，手轮采用三辐条轮缘结构，就是为了在现场操作时，即便操作人员佩戴厚重的劳保防护手套，也能稳定抓握施力，不会出现打滑脱手的情况，手轮中心的阀杆配合段做了轴向限位设计，转动手轮时阀杆只做升降位移不发生周向转动，能有效减少阀杆与密封填料之间的旋转磨损，延长填料密封的更换周期。阀体采用角式流道结构，进出口轴线呈90度垂直布置，这种结构相比直通式阀门更适合安装在管路转角位置，能减少管路弯头的配置数量，降低整个歧管系统的压力损失，两个连接端都采用标准法兰连接结构，法兰端面的螺栓孔沿圆周均布，安装时可以根据现场管路走向调整周向安装角度，适配不同排布的管线接口，不需要额外加工过渡连接件。从结构设计逻辑来看，这类阀门的节流核心是阀瓣与阀座的配合面，阀瓣采用锥面密封结构，在小开度调节时可以实现更精准的流量控制，避免出现开度微调时流量突变的情况，能稳定维持阀前的上游压力，同时将下游的流体流速控制在管路允许的冲蚀速率范围内，避免高速流体对下游管壁造成过度冲蚀磨损。阀体的中腔部分做了等壁厚加强设计，在承压等级对应的壁厚基础上，流道转弯位置额外增加了壁厚余量，因为流体在转弯位置会产生流向改变，介质中的固体颗粒会对管壁造成持续冲蚀，额外的壁厚余量能保证阀门在设计使用周期内不会出现壁面磨穿的泄漏风险。阀杆伸出阀体的位置设置了多级填料密封结构，配合压盖可以在线调整填料的压紧力，当出现轻微外漏时不需要停输拆解阀门，只需要均匀拧紧压盖螺栓就能实现密封补偿，大幅降低现场运维的工作量。在实际选型安装时，需要注意阀门的手轮操作空间预留，手轮的最大回转直径要和周边管线、设备保持足够的安全距离，避免操作时手轮和周边构件发生干涉，同时阀门的安装方向要和介质流向保持一致，反向安装会导致节流面长期承受反向高压冲蚀，大幅缩短阀门的使用寿命。这类阀门除了在油气井口的节流管汇上使用，在天然气集输站的调压支路、采油树的生产测试管路上也有大量应用，不同压力等级的产品会对应调整法兰厚度、螺栓孔数量以及阀体材质，高压工况下还会在阀瓣、阀座密封面堆焊硬质合金层，提升抗冲蚀性能，满足含砂高压介质的长期使用需求。
