四位栅栏式大电流接线端子结构设计

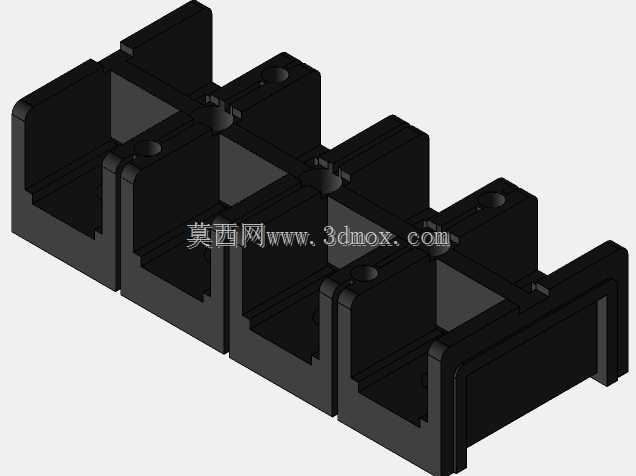

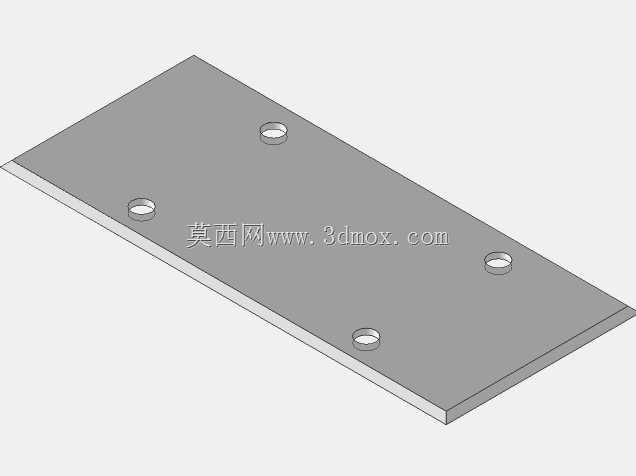

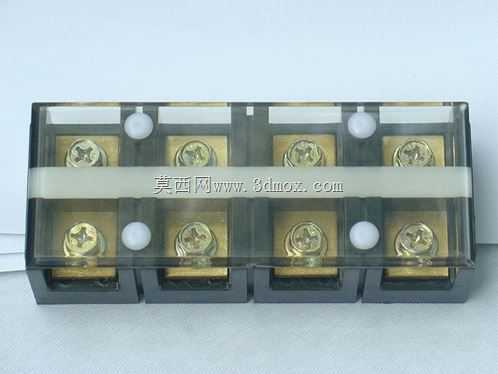

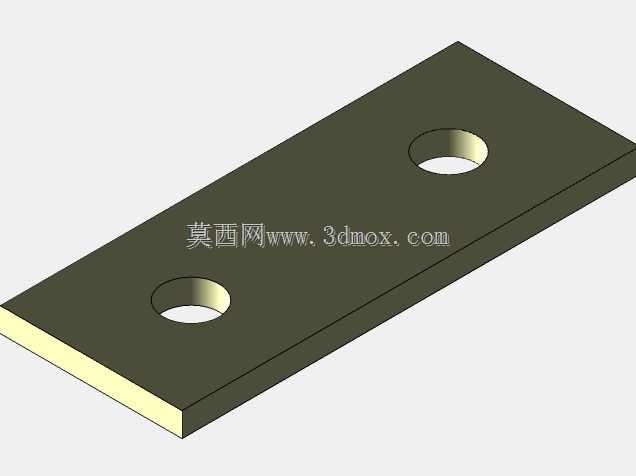

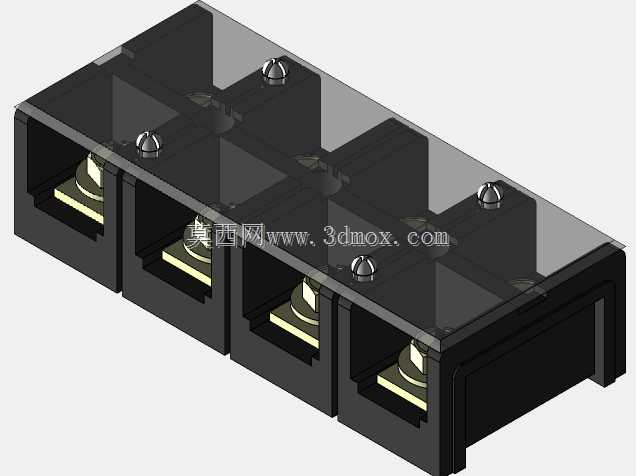

这类栅栏式接线端子常被用在低压配电回路、工业控制柜内部、大功率电源输出端这类需要分线转接的场景，单极额定载流能力适配常规工业级大电流布线需求，相比插拔式端子，螺丝锁付的结构能提供更稳定的接触压力，在存在小幅振动的设备工况下也不容易出现松脱打火的问题。从结构设计逻辑来看，整体采用四位等距排布的基座结构，基座选用耐温阻燃的工程塑料注塑成型，相邻两极之间设置凸起的隔离筋，也就是栅栏结构，一方面能避免接线后裸露的铜导线部分互相搭接造成短路，另一方面也能增加基座的结构强度，防止锁付螺丝时基座受力开裂。每极的导电件采用一体化铜质冲压件，表面做镀镍防氧化处理，底部设置带防滑齿的压线区域，螺丝向下锁付时能将导线线芯牢牢压在导电基座上，降低接触电阻，避免长期通电出现发热氧化的问题。上部的透明防护盖采用卡扣式装配，不需要额外螺丝固定，日常维护时可以直接掀开查看内部接线状态，盖上之后能阻挡灰尘、金属碎屑落到接线位上，同时也能避免操作人员误触带电部位，防护盖与基座之间设置了定位凸点，装配后不会出现横向窜动。安装边界上，基座底部预留了两个对称的固定安装孔，可以直接用螺丝固定在设备底板或者DIN导轨适配件上，相邻端子的极间距满足低压电气的爬电距离要求，不需要额外增加绝缘隔板。设计时特意将压线螺丝的操作位朝向同一侧，柜内布线时不需要调整角度就能完成所有导线的锁付，能有效减少现场接线的工时。导电件的螺纹部分采用挤压成型工艺，相比切削螺纹拥有更高的螺纹强度，多次拆装接线也不会出现滑牙问题，适配多股软线与单股硬线的压接需求，压接区域的空间足够容纳对应线径的冷压端子，方便用户根据布线需求选择接线方式。基座的塑料材质选用抗老化配方，在-20℃到80℃的常规工业环境温度范围内不会出现脆化或者变形，能适配大部分室内工业设备的使用环境，透明上盖的材质选用抗UV的透明PC，长期光照环境下也不会出现发黄变脆的问题，方便运维人员直观检查内部接线的锁付状态，不需要拆开护盖就能发现导线松脱、氧化变色这类隐患。
