T型分流式万向球台输送装置

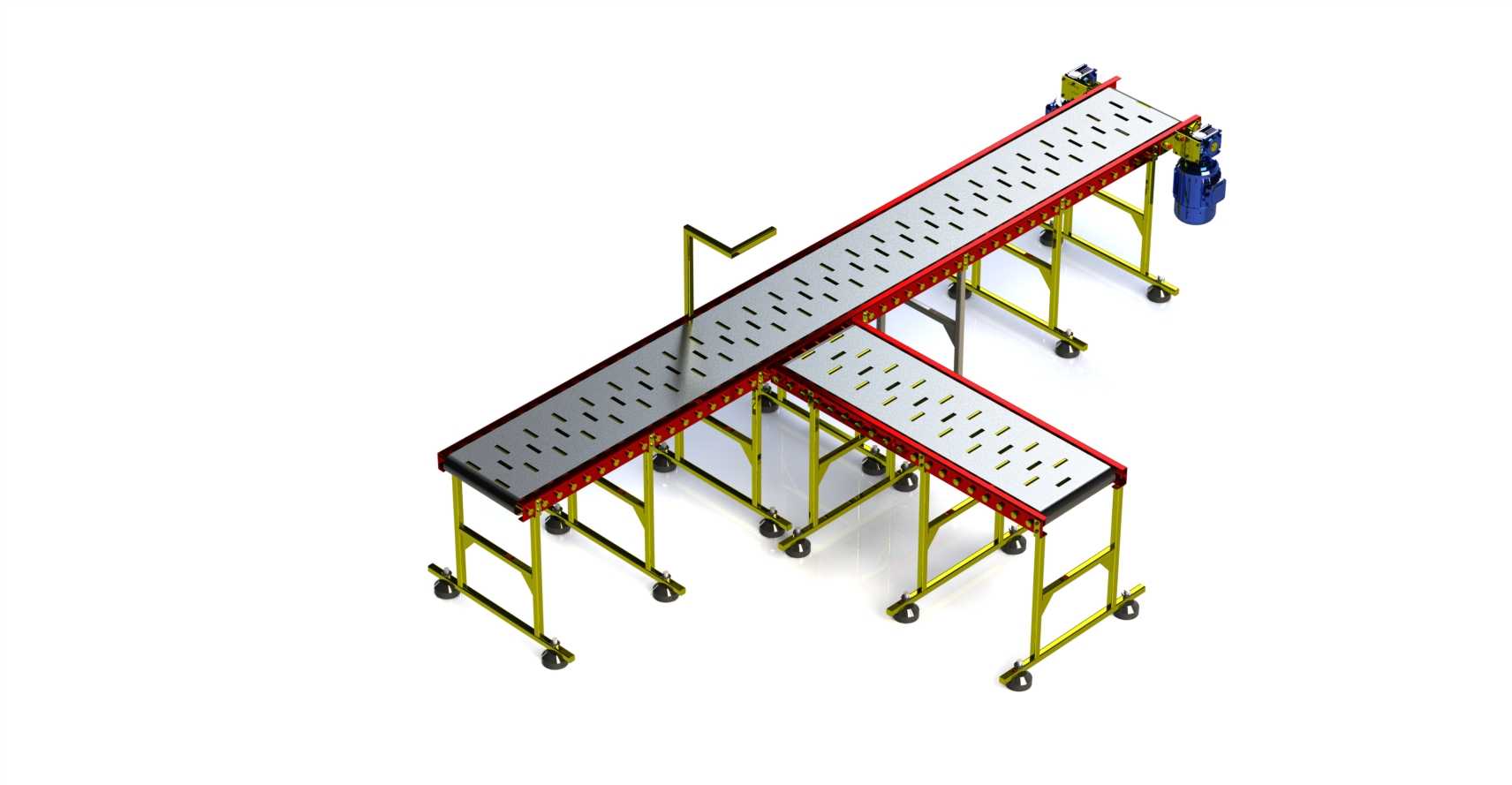

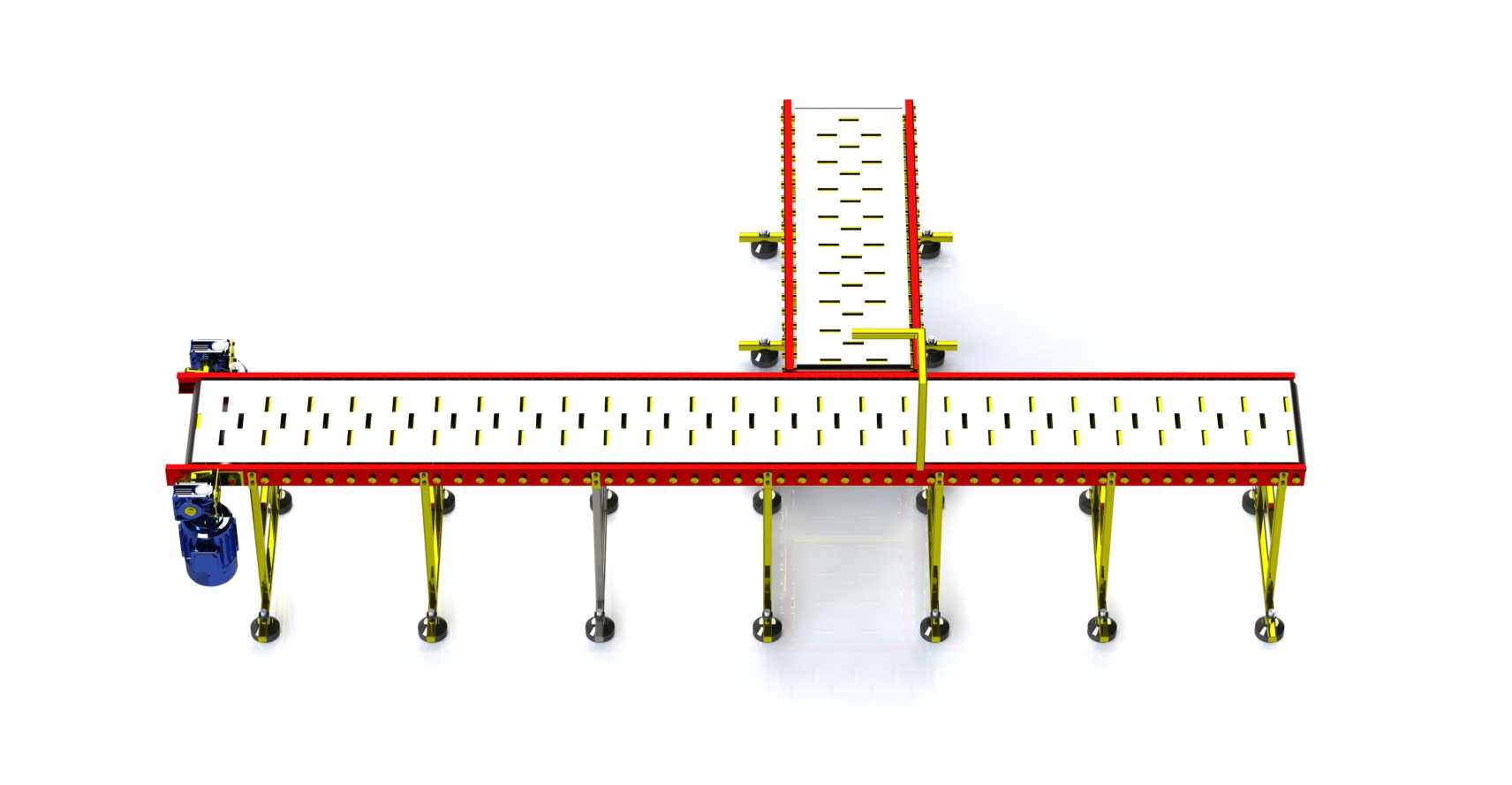

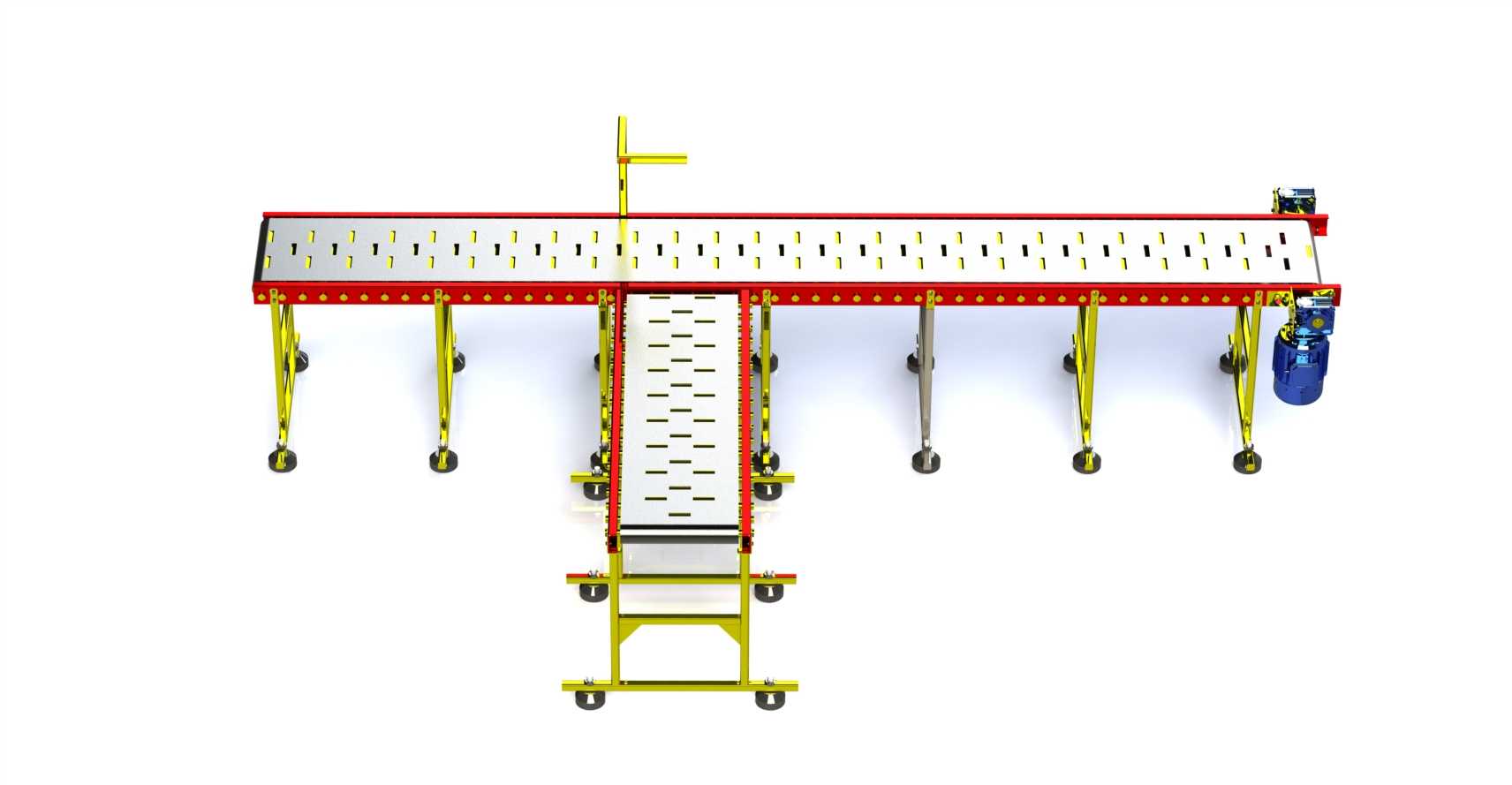

这套T型布局的万向球输送台，主要面向生产车间内的小件物料分流、转向转运场景，常见于装配线末端的工件分路、质检工位的物料传递、包装线前段的来料分配环节，替代传统人工搬运转向，降低作业人员的重复劳动强度，同时减少工件搬运过程中的磕碰划伤风险。设备主体采用框架式焊接结构，支腿选用标准矩形钢管焊接成型，底部配置万向脚轮带刹车结构，可根据车间布局调整灵活移位，移位到位后踩下刹车即可固定设备位置，无需打膨胀螺栓做地面固定，适配经常调整产线布局的柔性生产车间。台面采用整板冲孔后嵌入万向球的结构，万向球凸出台面高度统一，保证工件放置后可沿任意方向推移，转向时无需额外顶升或转向机构，作业人员只需轻推工件即可完成90度分流转向，相比传统滚筒输送机的转向机构，结构更简单，维护成本更低，无动力驱动结构也避免了电气故障带来的产线停摆问题。主输送段与支段呈90度垂直布局，两段台面的万向球排布密度一致，衔接处无凸起或间隙，保证工件推移过衔接位时无卡滞，不会出现工件边角卡入缝隙的情况。设计阶段优先考虑了不同尺寸工件的适配性，台面宽度覆盖常见的工装板、小型箱体类工件的尺寸范围，支腿高度可通过底部的调节螺杆做微调，适配不同高度的上下游设备对接，保证台面与前后端设备的工作面高度差控制在合理范围内，避免工件推移时出现卡顿或跌落。框架侧边做了折边处理，既提升了框架整体的结构刚性，减少长时间承重后的框架变形，也能避免工件推移时从台面侧边滑落，侧边预留的安装孔位可根据需求加装导向挡边、扫码支架、工位器具挂架等附属配件，无需二次打孔破坏框架结构。驱动端预留的安装位可根据后续自动化升级需求，加装皮带驱动模块或顶升移栽机构，将无动力台升级为动力输送段，适配后续产线的自动化改造需求，不需要整体更换设备框架，降低产线升级的改造成本。设备整体的安装边界预留了脚轮的旋转空间，靠墙布置时不会出现脚轮与墙面干涉的问题，两段的长度比例经过优化，既保证主输送段的缓存长度足够，也让支段的出料位置适配旁边工位的操作范围，作业人员在工位上无需大幅移动即可取到分流过来的工件，符合人机工程学的操作要求。
