便携式小型河流水力充电水轮机结构

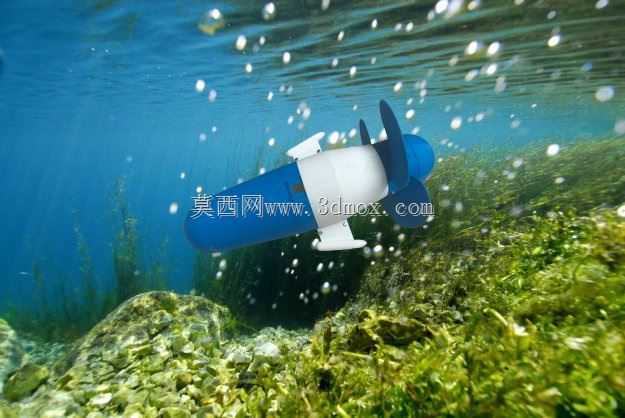

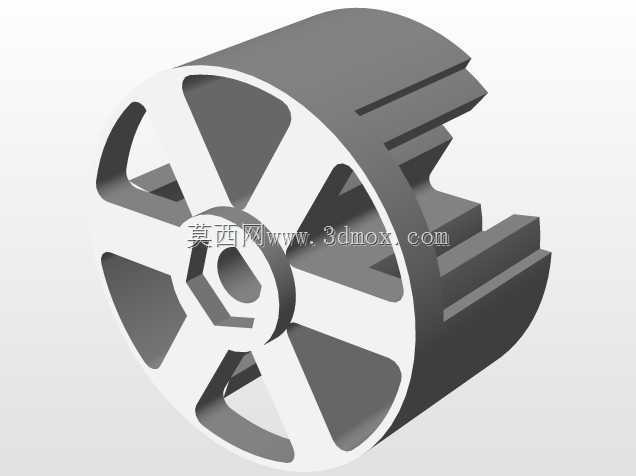

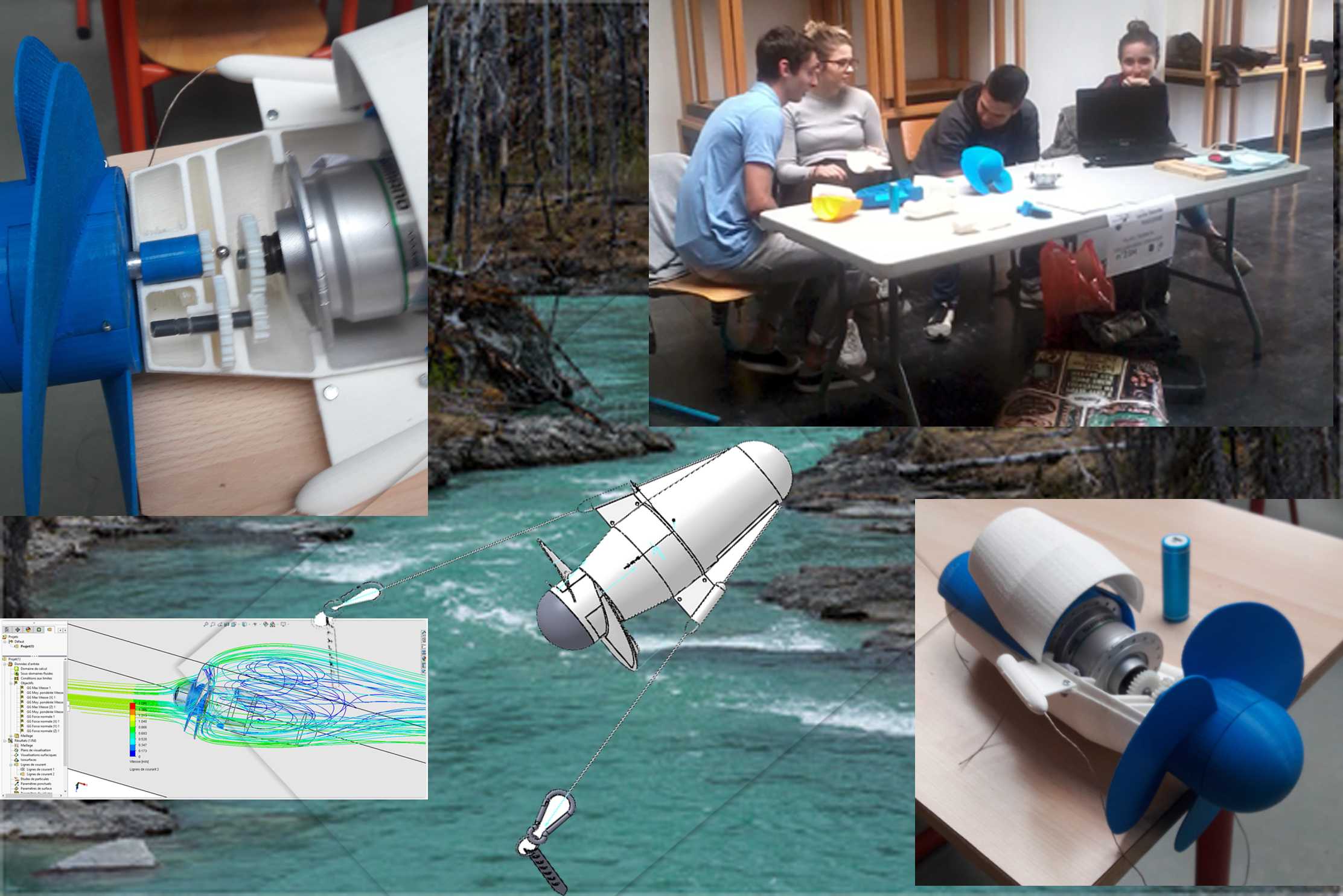

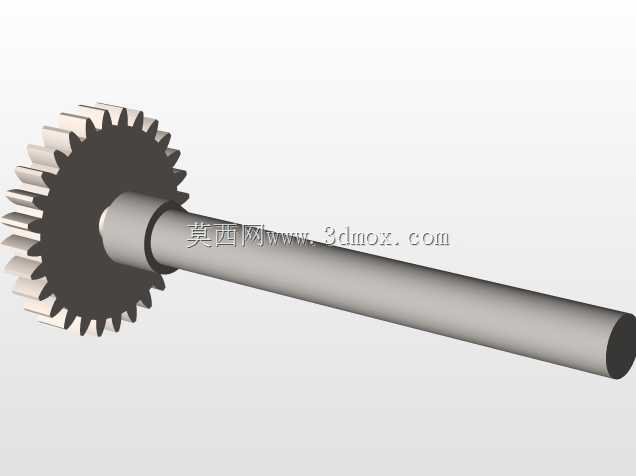

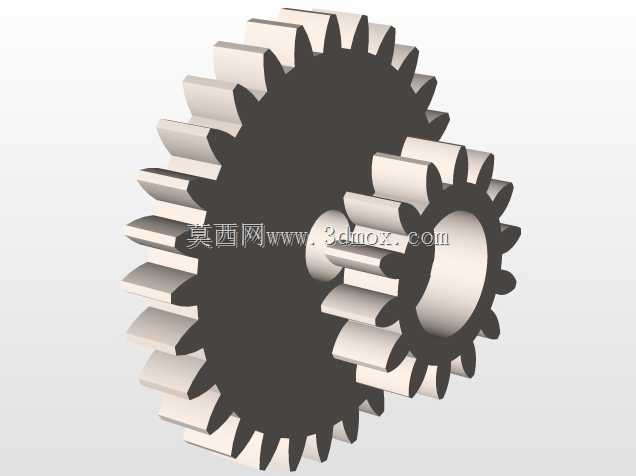

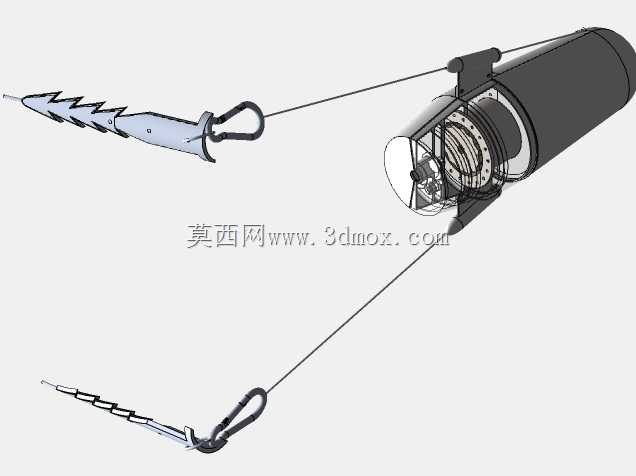

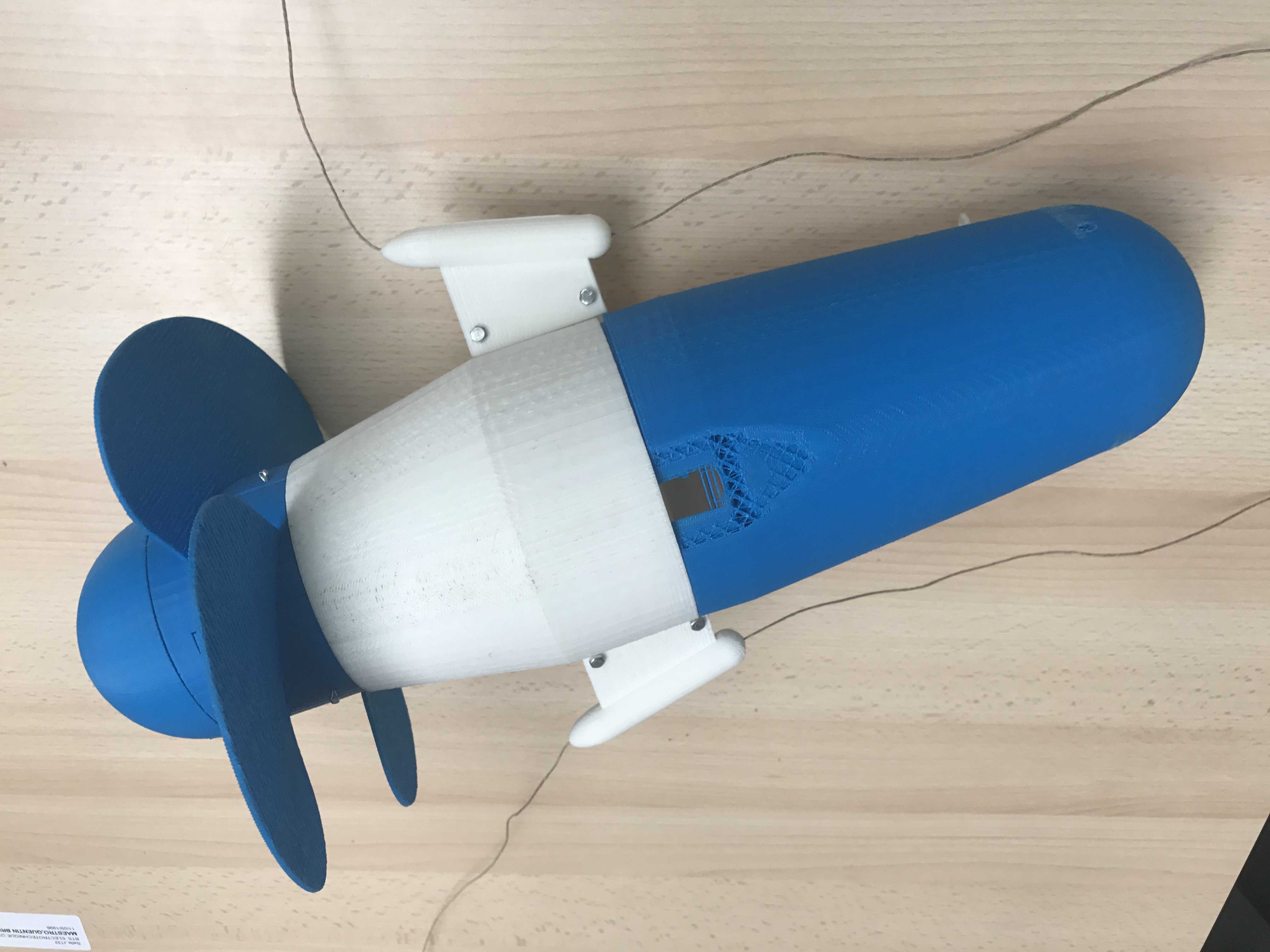

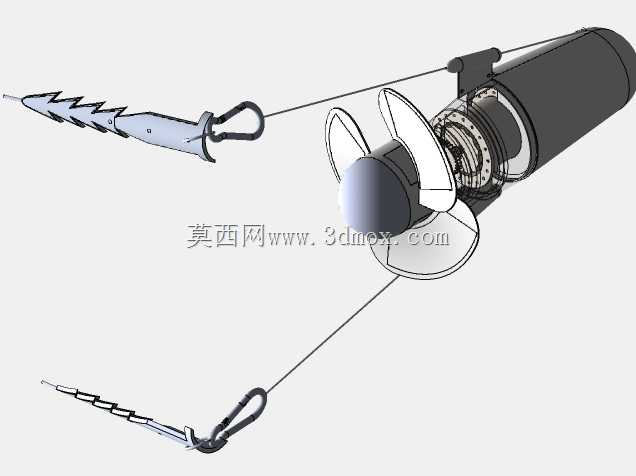

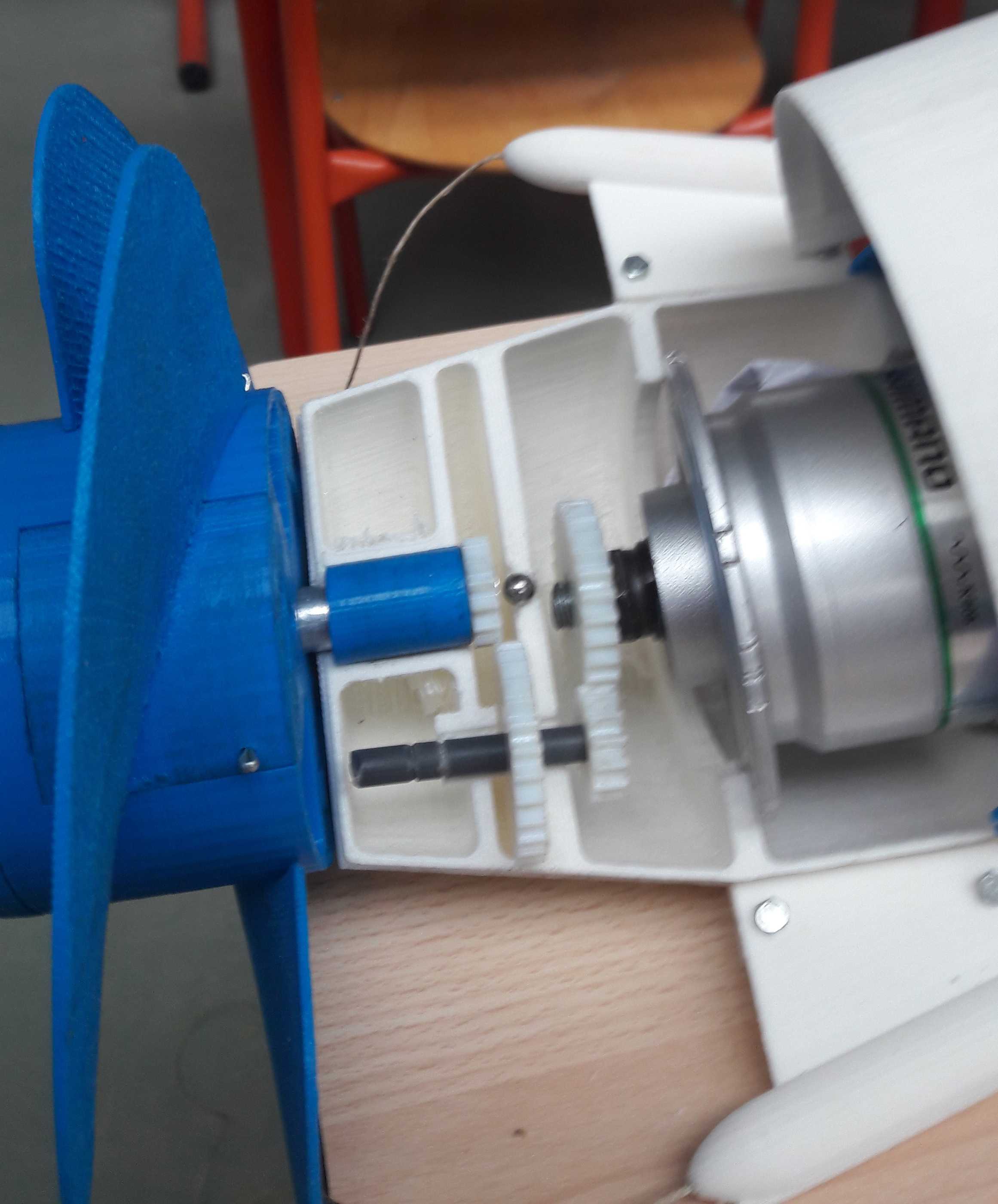

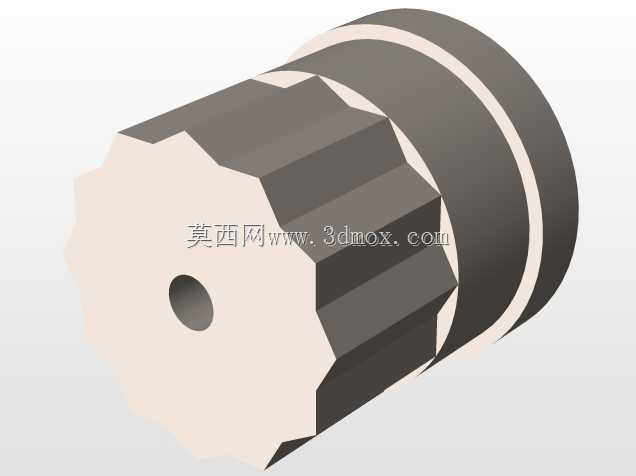

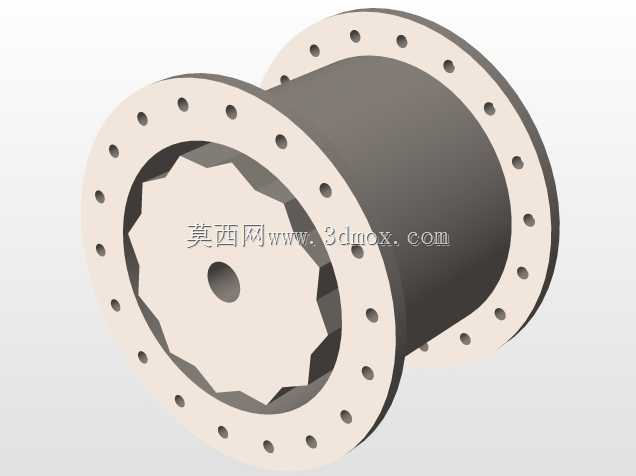

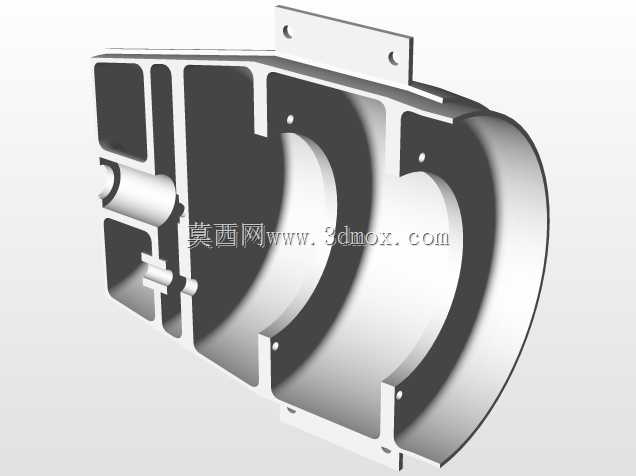

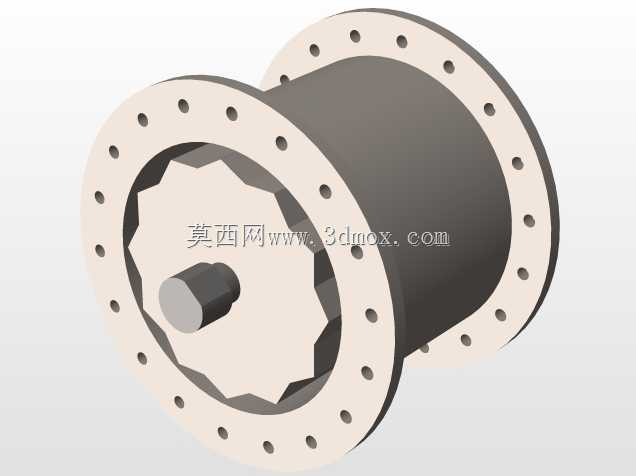

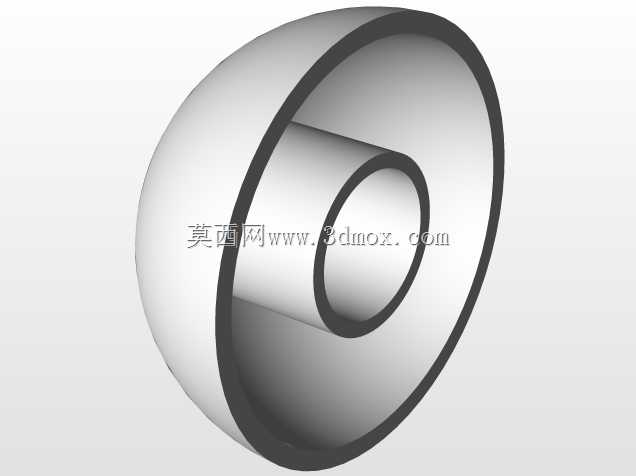

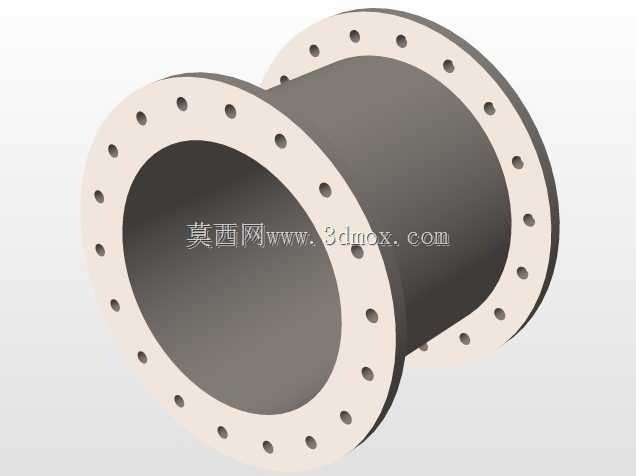

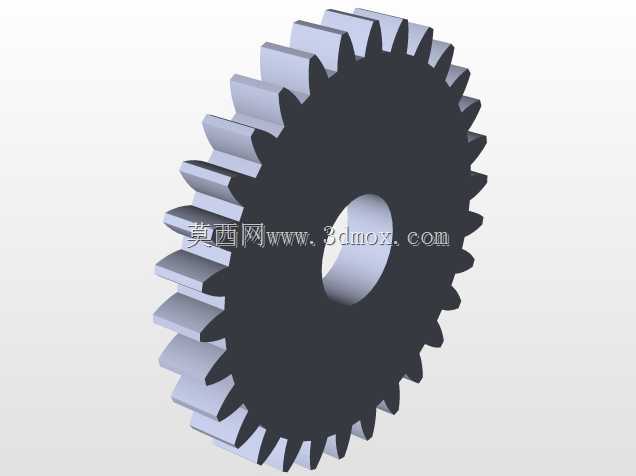

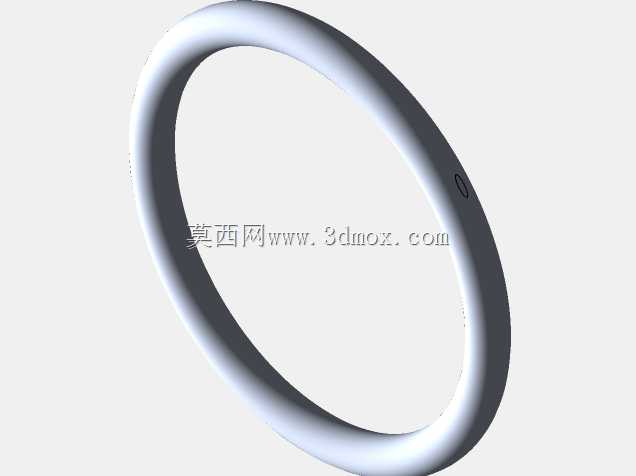

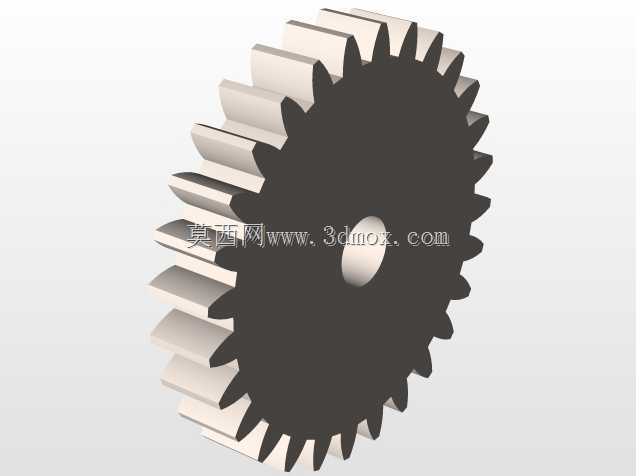

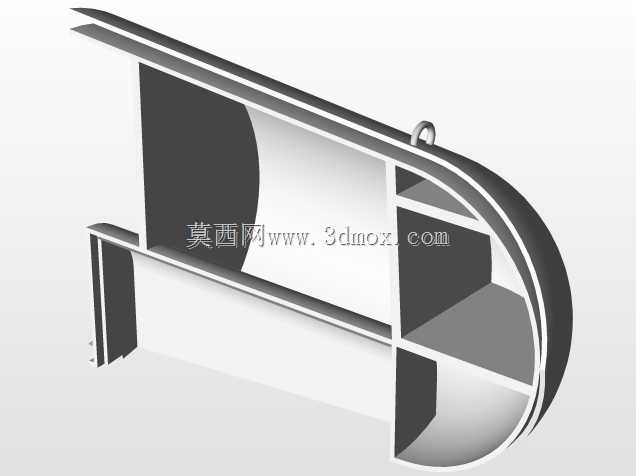

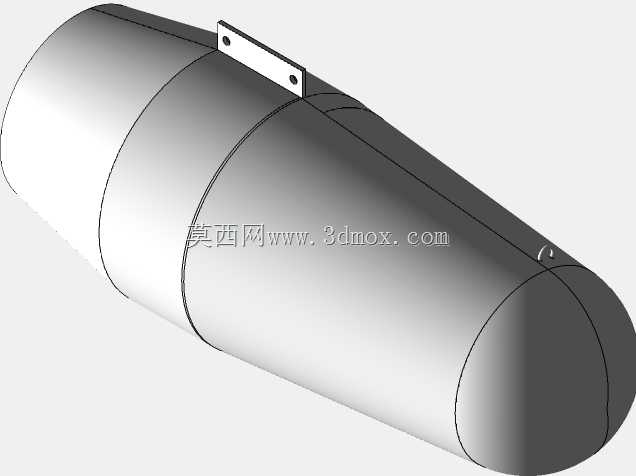

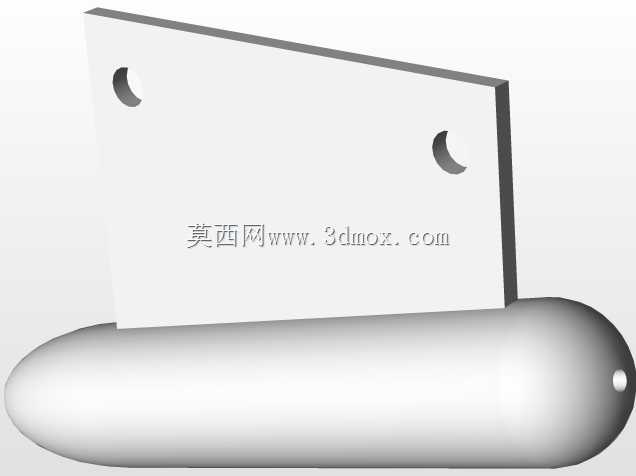

这款小型水力发电装置的核心设计目标，是依托自然环境中零散分布的小型溪流、浅滩径流的水能，完成移动储能设备的电能补给，适配无电网覆盖的户外作业、野外勘探、偏远郊野驻留等场景的零散用电需求，无需额外搭建拦水坝、引水渠等固定水工设施，可快速部署收纳。从结构设计逻辑来看，装置采用分段式筒状主体布局，前段为水轮做功单元，配置多叶式螺旋桨型水轮，叶片采用大倾角曲面设计，可适配0.5-2m/s的低流速水流工况，降低对水流动能的阈值要求，即使是深度较浅的山溪、季节性径流也能驱动叶轮旋转做功。中段为传动与发电集成舱，将增速传动结构、微型发电模块完全密封在筒身内部，筒身衔接处采用径向密封圈做防水处理，可满足长期水下浸没的IP68防护要求，避免水流裹挟的泥沙、杂质进入内部造成传动卡滞或电路短路。尾段为导流与整流结构，配合筒身两侧对称布置的固定式稳定翼，可在水流冲击下自动调整装置朝向，始终保持水轮迎水面与水流方向垂直，无需额外加装锚定定位结构，仅通过两侧翼板的水流反作用力即可维持工作姿态稳定，减少部署时的固定工作量。在安装边界设计上，装置整体外径控制在120mm以内，总长度不超过400mm，空载重量控制在3kg以内，单人即可完成携带与部署，安装时仅需通过配套的简易固定绳将装置系在岸边固定物上，将水轮段没入水下100-150mm深度即可正常工作，不需要对河道做任何改造，也不会对河道生态、行洪造成影响。装置的电能输出端做了稳压整流处理，可直接输出适配常规移动电子设备的直流电压，无需额外搭配调压模块，水流驱动叶轮旋转产生的电能经过整流稳压后，可直接为移动电源、小型通讯设备、户外照明装置供电，解决无市电场景下的小功率用电需求。设计过程中针对水流含沙、杂物缠绕的问题做了专项优化，水轮与筒身前端的间隙控制在5mm以上，可避免水流中裹挟的枯枝、落叶卡在叶片与筒身之间造成停转，叶片边缘做了圆弧过渡处理，不会对水中的小型水生生物造成机械伤害，适配野外自然水域的使用环境。筒身外壳采用耐水腐蚀的工程塑料材质，表面做了哑光抗紫外线处理，长期在户外暴晒、水流浸泡环境下不会出现材质老化脆裂的问题，可满足长期反复户外使用的强度要求。
