工业润滑系统用活塞油泵结构设计

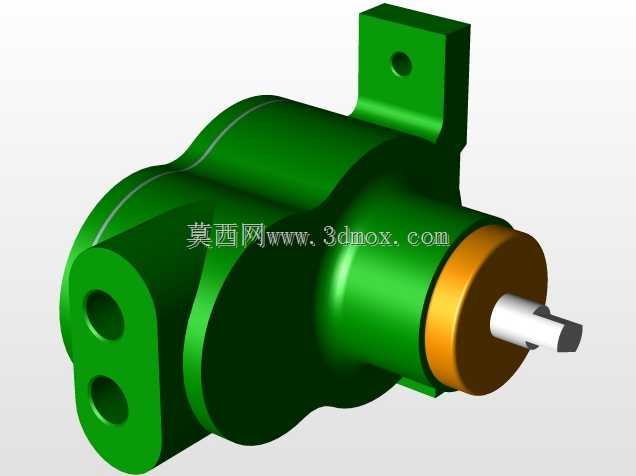

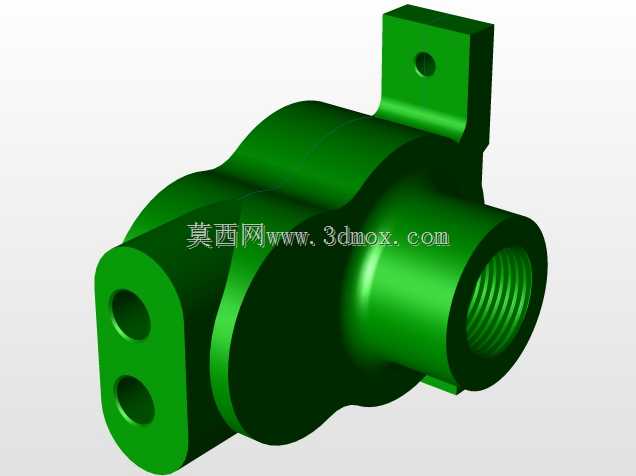

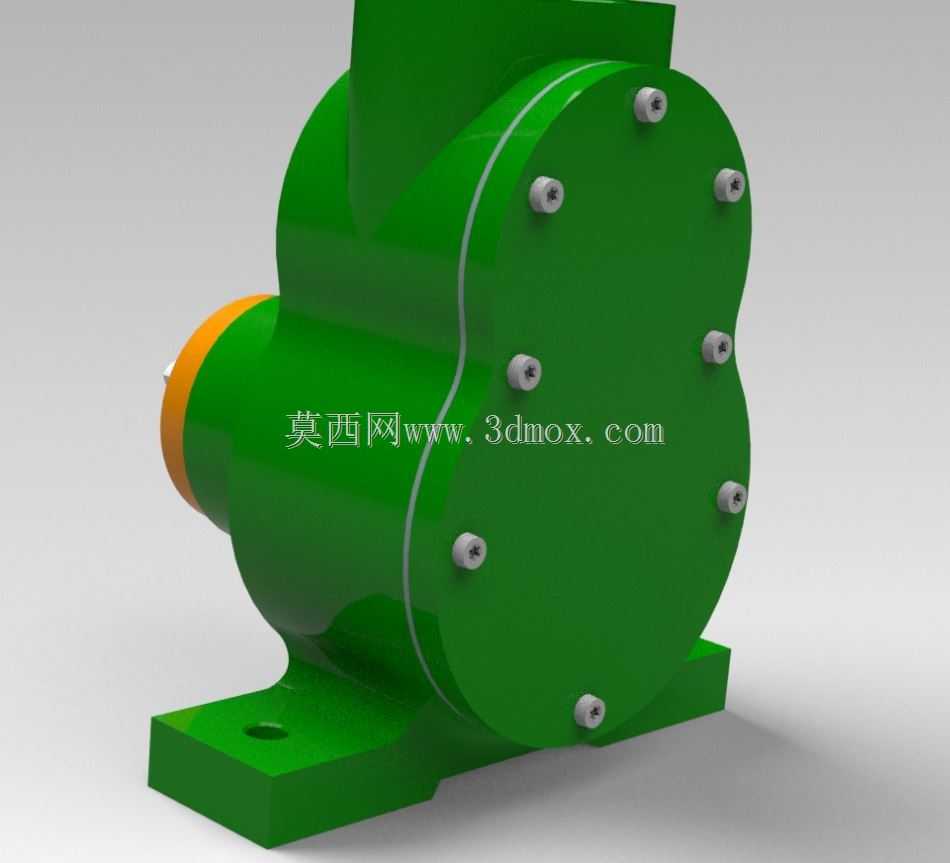

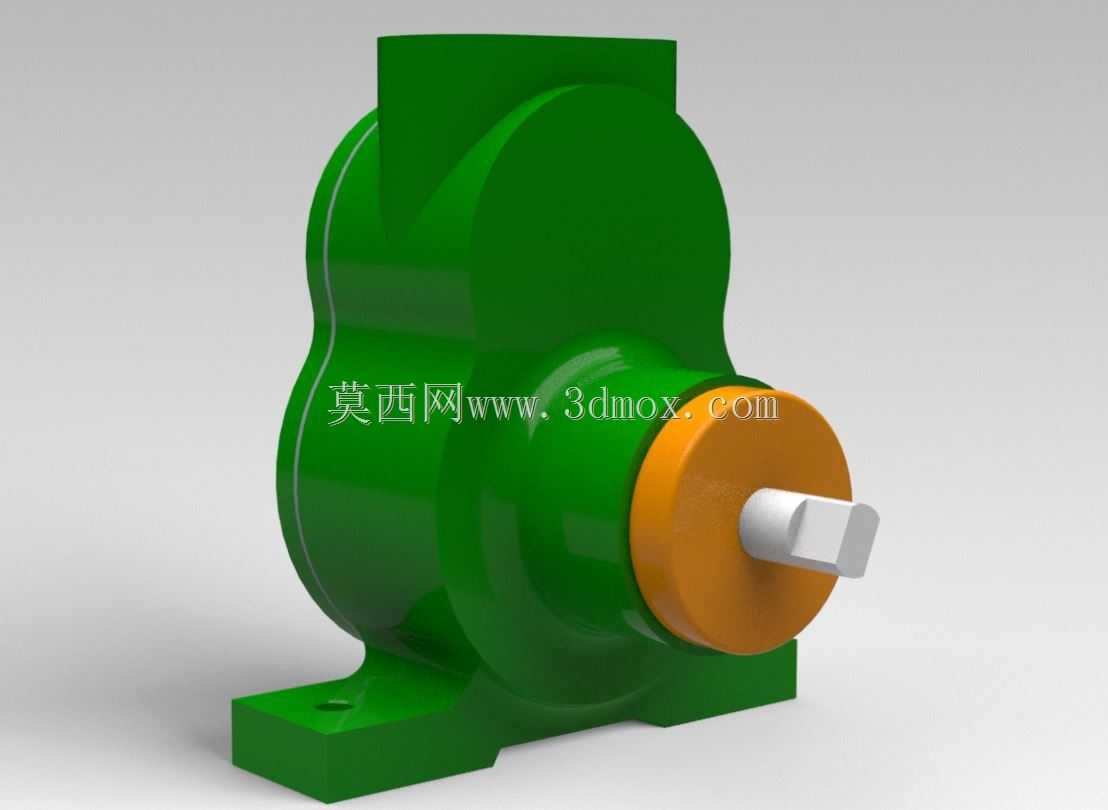

这款活塞油泵的结构设计，核心围绕工业设备集中润滑系统的稳定供油需求展开，在中小型机床、冶金辅机、轻工生产线的稀油润滑回路中，这类泵是保障运动副持续获得油膜保护的核心部件，区别于大流量输油泵，它的输出压力稳定、流量脉动可控，能精准匹配单点或多点润滑的供油量要求，避免过量供油造成的油品浪费，也不会因供油不足导致运动面干磨损伤。从结构布局来看，泵体采用一体化铸造型腔设计，外部的安装底座预留了标准螺栓过孔，安装时可直接固定在设备机架的水平安装面上，底座的定位凸台能快速对齐安装基准，无需额外做同轴度调校，输入轴端的方头结构可直接对接联轴器或者摆线驱动机构，轴伸长度经过校核，既不会和周边安装的管路、阀件产生干涉，也能保证动力输入的扭矩传递效率。设计过程中优先考虑了腔体的密封可靠性，泵腔内部的活塞往复运动轨迹做了同轴度公差约束，配合端面的密封件安装槽，能在持续往复作业时减少内泄漏，保证额定工况下的容积效率，外部的壳体轮廓做了圆弧过渡处理，一方面是铸造工艺的拔模需求，另一方面也能减少设备运行时的应力集中，避免长期受油压脉冲影响出现壳体开裂的问题。进出油口的位置设置在壳体侧方的预留凸台上，安装时可根据管路走向选择不同的接口朝向，不用额外改动泵体本身结构，适配不同设备的管路布局需求。从安装边界来看，泵体的整体外轮廓尺寸紧凑，横向宽度、纵向高度都控制在常规润滑站的安装空间范围内，输入轴的中心高和通用驱动电机的输出轴中心高匹配，选型时不用额外定制转接底座，能直接替换同规格的老旧润滑泵，降低设备维护的改造成本。泵体外部的橙色轴端护罩做了台阶式限位，既能防止运行时杂物卷入轴伸部位，也能对轴封起到防护作用，避免外部粉尘、切削液进入密封件位置，延长密封件的更换周期。在功能实现上，这款活塞油泵依靠活塞在腔体内的往复运动完成容积变化，实现吸油、压油的循环过程，输出的油压可通过回路端的溢流阀调整，适配不同供油距离、不同润滑点数量的系统需求，内部的流道做了圆弧过渡处理，减少油液流动时的阻力损失，也能避免流道死角处的油品沉积变质，长期运行时能保持油路通畅。
