工业燃气输送调压控制管路结构

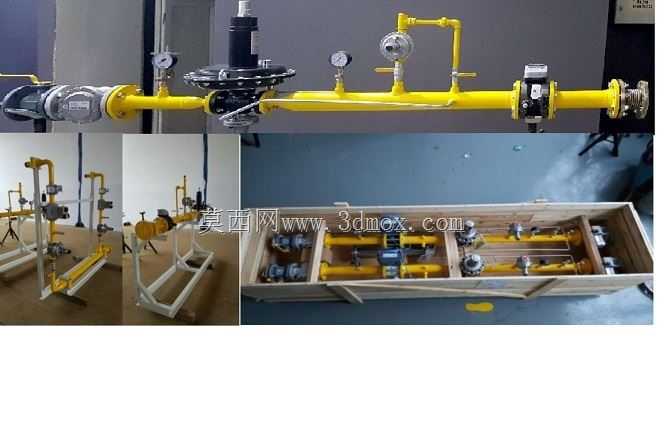

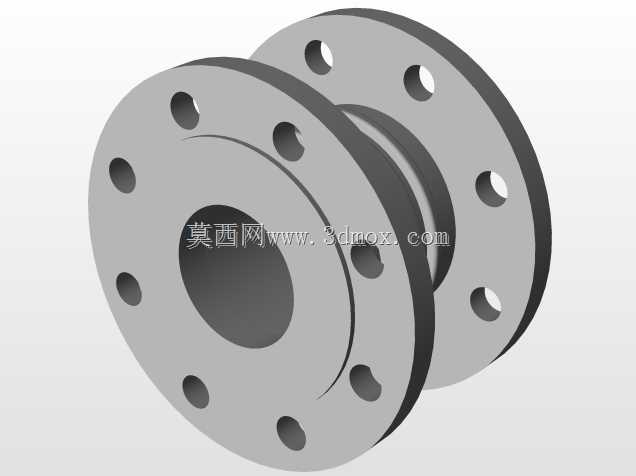

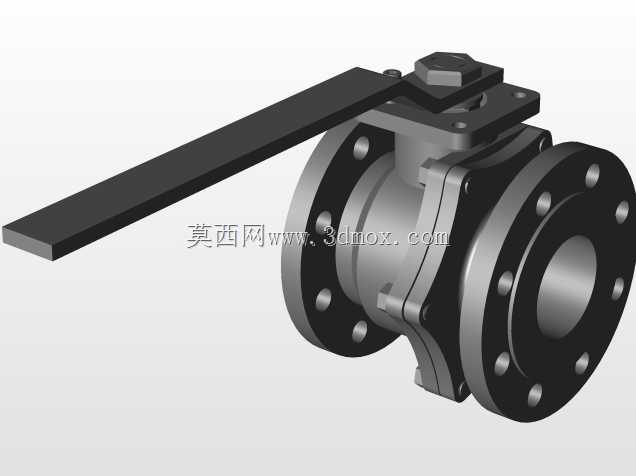

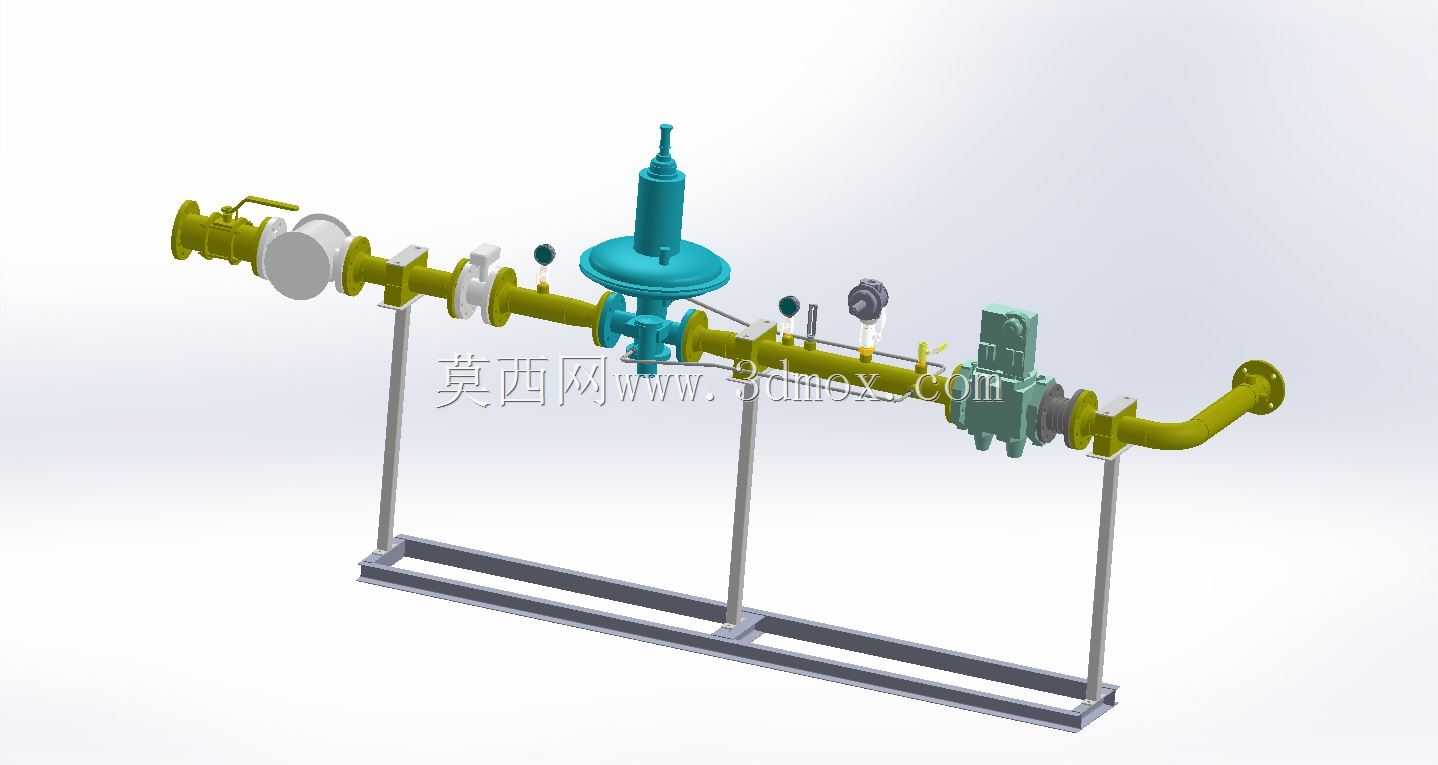

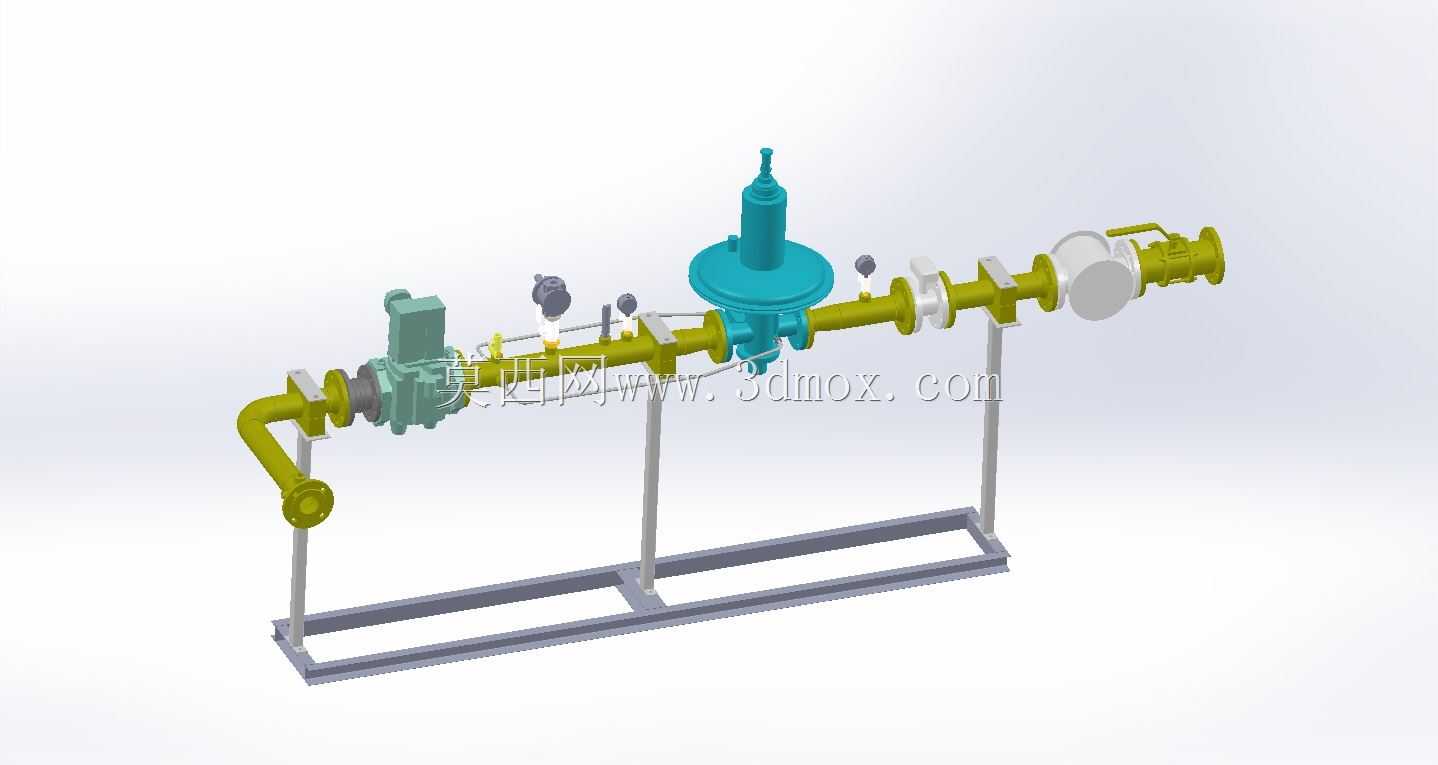

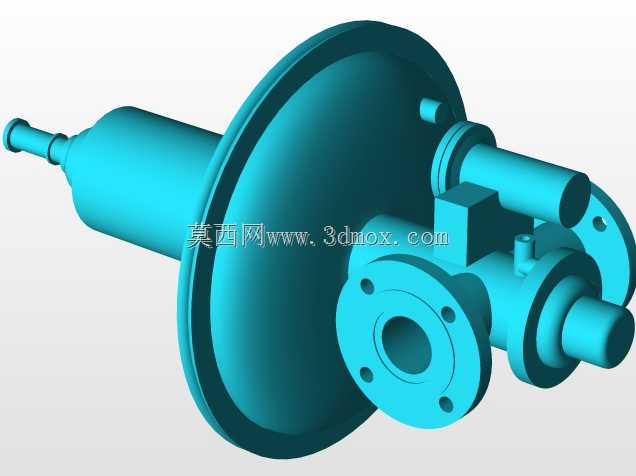

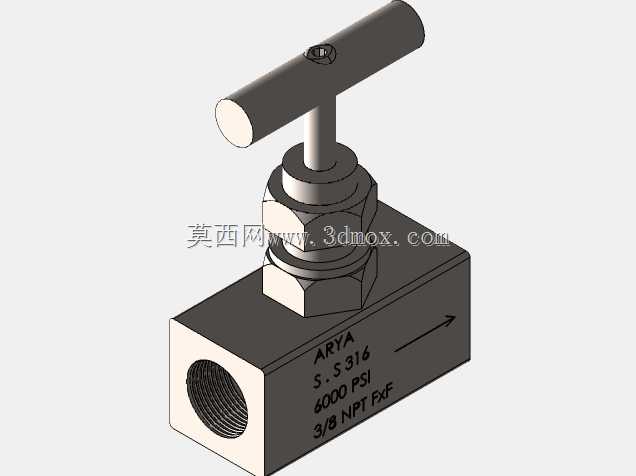

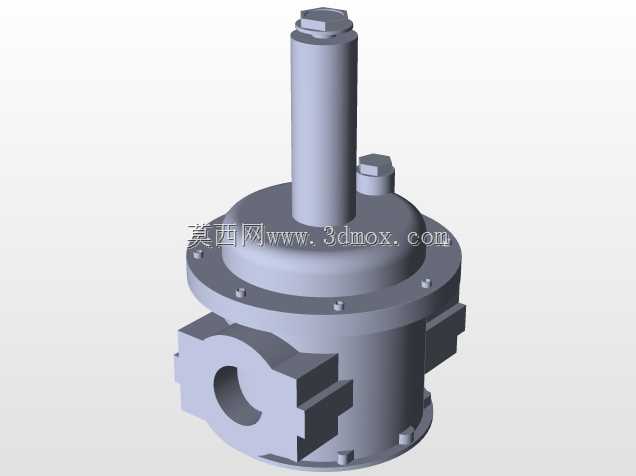

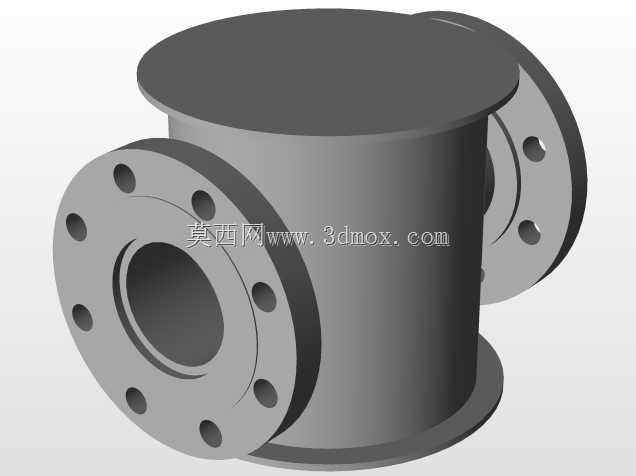

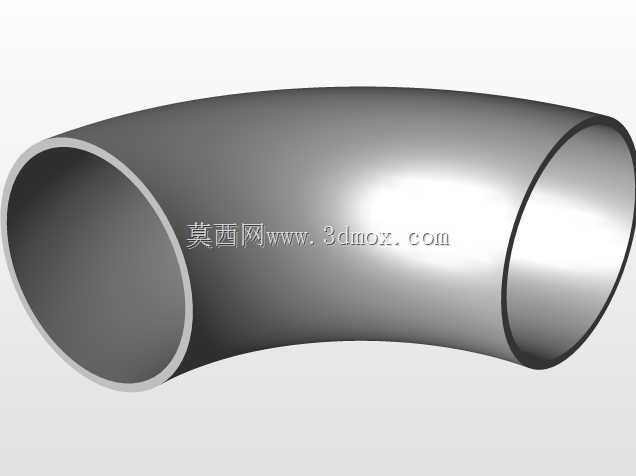

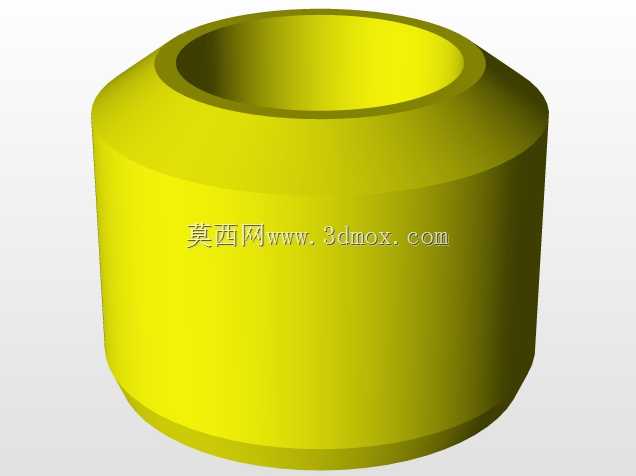

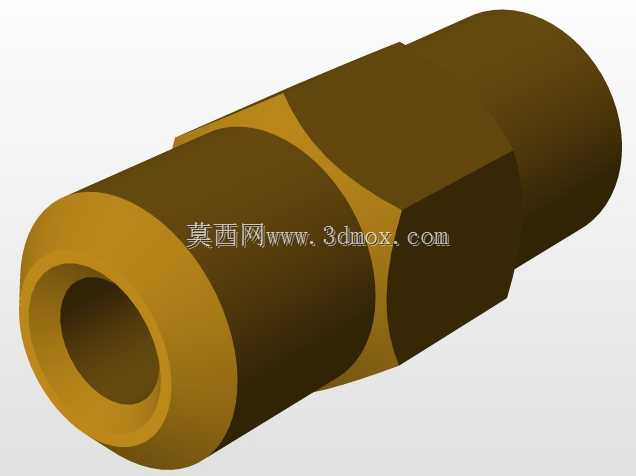

这套管路结构主要面向工业厂区燃气供给、燃烧设备前端气源管控场景，也可适配各类需稳定气压输入的工业气体输送工位，承担气源从主干管网接入终端设备前的压力调节、通断控制、状态监测功能。从结构布局来看，主体输送段采用等径直管作为气流主通道，整体沿水平方向排布，两端预留法兰连接接口，可直接与上下游管线对接，安装时需保证整体水平度偏差不超过千分之三，避免管段应力集中导致密封面渗漏。主管道上依次集成了手动切断阀、自力式调压阀组、压力监测仪表、紧急切断装置，各功能部件之间的间距经过排布优化，既预留了足够的操作空间用于日常巡检时的阀门操作、仪表读数，也控制了整体管路的总长度，减少不必要的压力损失。调压阀组采用先导式结构设计，可根据后端用气负载的波动自动调节阀门开度，将上游波动的入口压力稳定在终端设备允许的工作压力范围内，避免气压过高导致设备燃损、或气压不足造成燃烧不充分的问题。管路上配置的两块压力表分别监测调压前、调压后的管路压力，运维人员可直观判断调压阀的工作状态是否正常，当出现压力异常时可快速定位故障段。靠近出口端的紧急切断阀可在出现管路超压、泄漏等异常工况时快速截断气源，提升系统运行安全性。所有过流部件的通径尺寸经过流量匹配计算，可满足额定工况下的最大用气量需求，管路外表面采用醒目的黄色涂装，符合工业管线的色标管理规范，便于现场人员快速识别介质类型。整套管路采用撬装式集成设计，所有部件预先在支架上组装定位，现场安装时仅需完成两端法兰对接、固定支架地脚即可投入使用，大幅减少现场安装的工作量与焊接作业量，也便于后期整体拆解维护。支架部分采用型钢焊接成型，底部预留地脚安装孔，可适配混凝土地面、钢结构平台等多种安装基础，安装边界需保证管路周边预留不小于300mm的操作空间，满足日常阀门操作、仪表校准的作业需求。设计过程中对各部件的安装位置做了干涉校验，确保阀门手轮、仪表表盘均朝向巡检通道一侧，避免出现操作死角，同时对管路的支撑点做了合理分布，避免长直段管路因自重、气流振动产生形变，保障长期运行的结构稳定性。
