废料输送线用双滚轮链式承载滚轮组

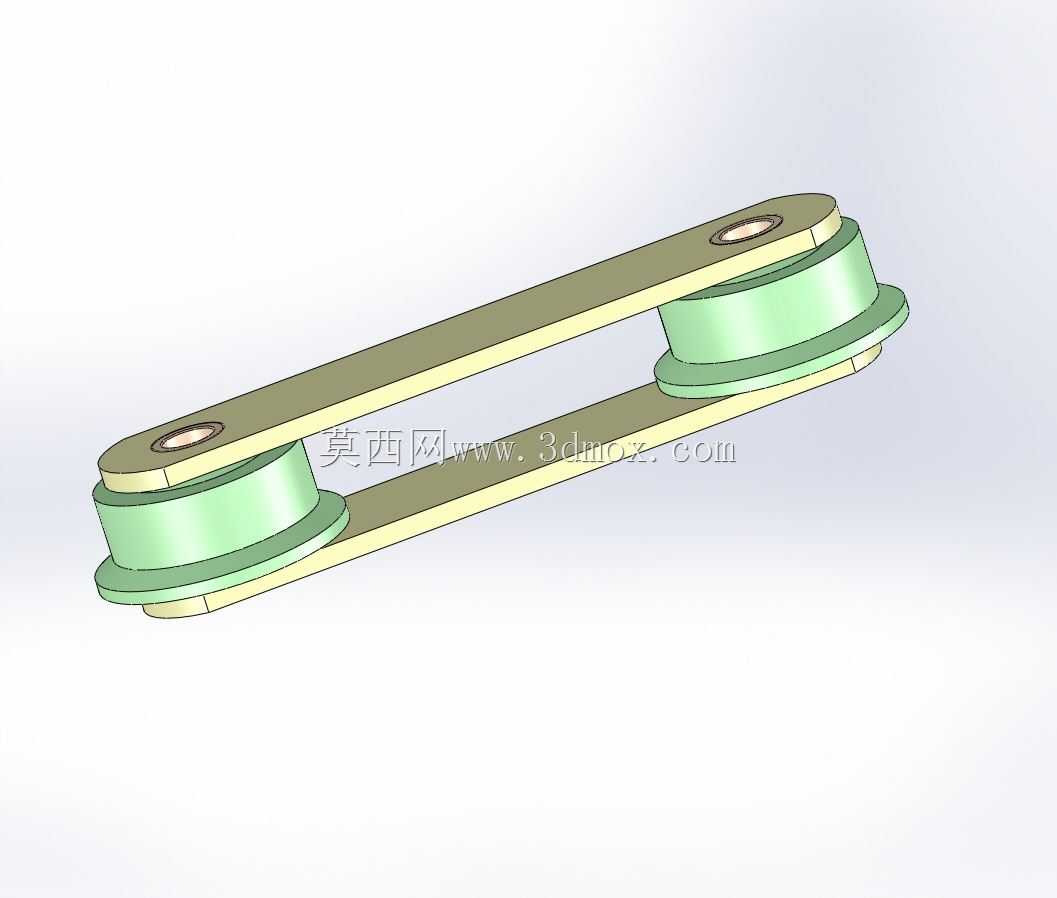

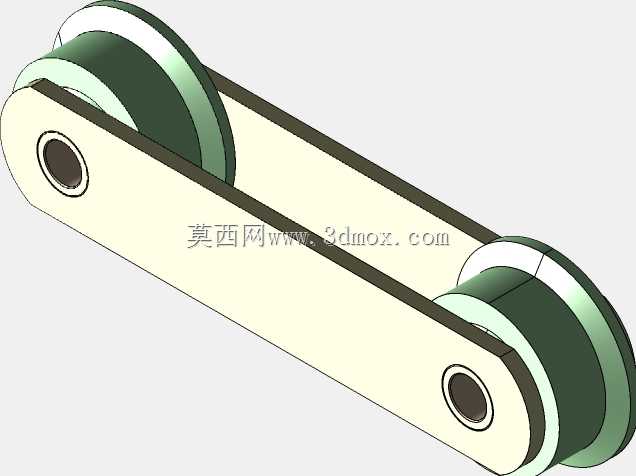

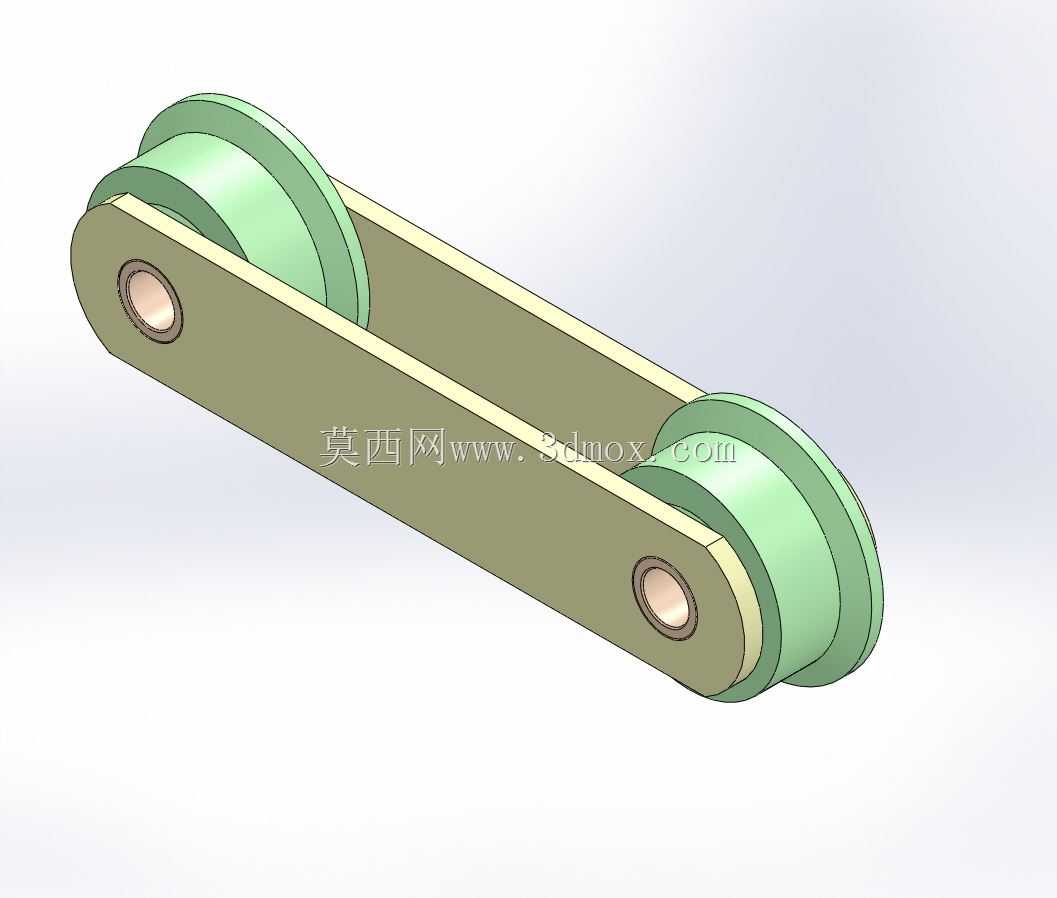

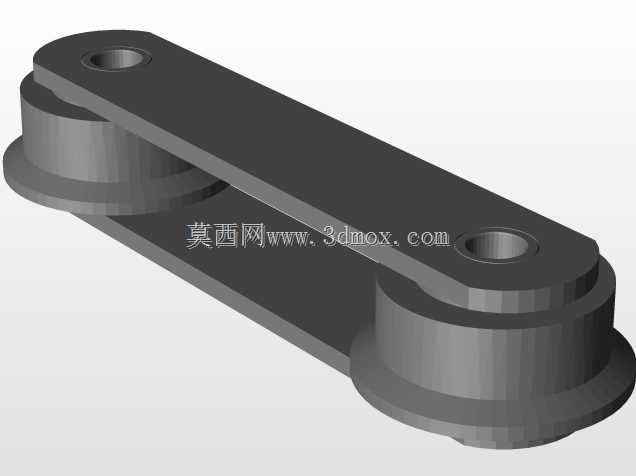

在冲压车间废料输送、散料连续输送的工况场景里，这类双滚轮结构的链式滚轮组是牵引承载链路里的核心受力部件，区别于单滚轮导向结构，双轮对称布置的形式能更好抵消输送过程中侧向力带来的偏磨问题，适配长距离线体的连续运行需求。从实际使用逻辑来看，该部件安装在输送链条的外链节位置，随链条沿导轨循环行进，上端滚轮直接承托废料斗或者输送刮板的载荷，下端轮沿机架导轨滚动实现导向，两个滚轮通过中间的连接臂形成刚性整体，连接臂两端的同轴孔位用于和链条销轴完成装配，孔内预留的衬套安装位可以减少销轴转动时的磨损，延长整套输送链的维护周期。设计层面上，连接臂采用等强度扁平结构，在保证两端安装孔同轴度的前提下，尽可能削减非受力区域的材料厚度，既降低整套滚轮组的自重，减少链条运行时的惯性冲击，也避免臂体和导轨侧边、相邻链节发生运动干涉。滚轮采用带轮缘的槽型结构，轮缘的凸起高度刚好卡在导轨翼缘两侧，运行时不会出现脱轨跳边的问题，滚轮和连接臂之间采用间隙配合，保证滚轮可以绕销轴自由转动，滚动面的圆弧过渡处理能减少和导轨接触时的应力集中，即使导轨面存在少量安装拼接误差，也能保证滚动接触的平顺性。安装边界方面，该滚轮组的整体长度适配标准输送链条的节距范围，两个滚轮的中心距和对应链条的内外链节间距匹配，滚轮外径满足线体设计的最小转弯半径要求，不会在链条经过改向链轮时出现卡滞，臂体厚度小于链条内节内宽，装配后不会和链板发生摩擦，整体安装后突出链板的高度控制在导轨槽的允许间隙范围内，运行全程无额外剐蹭。在废料输送这类多粉尘、多冲击的工况下，这种结构的滚轮组相比一体式链节滚轮，维护时仅需单独更换磨损的滚轮或者衬套，不需要整节更换链条，能大幅降低线体的运维成本，同时双轮承载的形式可以将单点载荷分散到两个导轨接触面上，降低导轨面的接触压强，适配大载重、高运行频率的连续输送场景。
