S型拉压力称重测力传感器结构设计

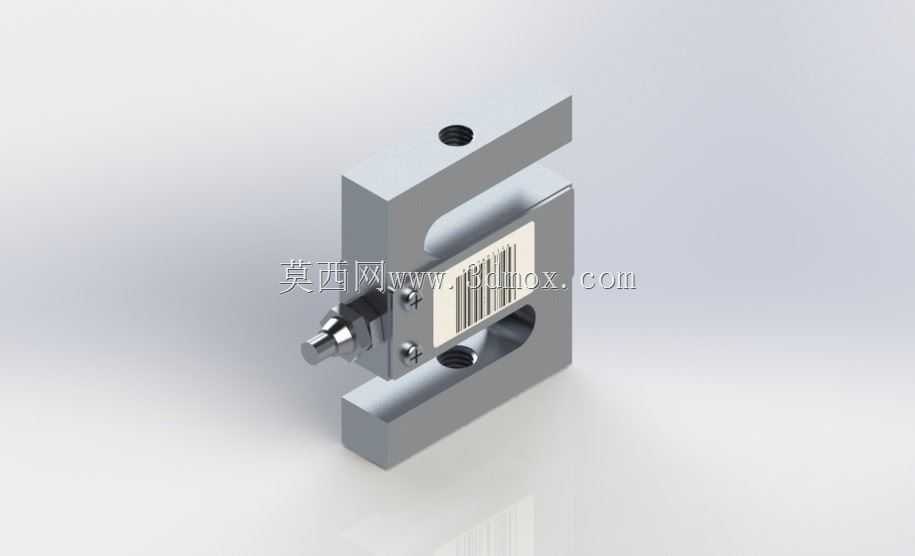

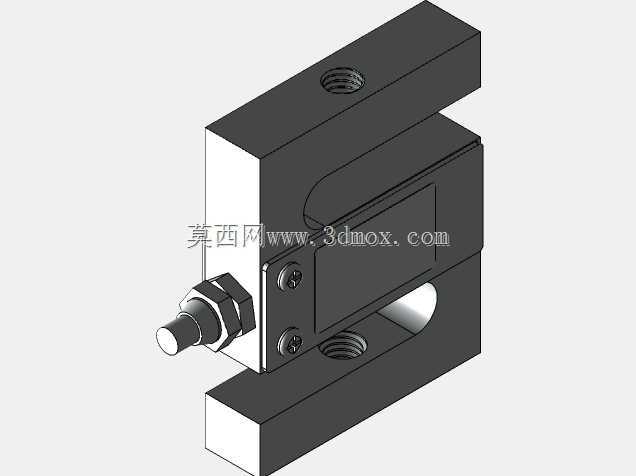

　　在工业称重、料仓料位监测、自动化装配力控、试验机载荷校验这类场景里，这类S型结构的测力元件一直是小量程拉压双向载荷检测的首选方案，和柱式、轮辐式传感器不同，它的结构天生对侧向力、偏载有一定的抑制能力，安装空间紧凑，同时兼顾拉向、压向的载荷测量，不需要额外做双向承载的结构改型。从结构设计逻辑来看，这款传感器采用上下对称的悬臂梁剪切结构，主体为一体化加工的金属弹性体，中间的应变区做了对称的镂空减薄处理，上下两端各设置了内螺纹安装孔，上端用于连接固定机架端，下端用于挂载被测载荷或者连接压头，这种对称结构能保证拉向加载和压向加载时，应变区的形变规律保持一致，减少双向测量的非线性误差。弹性体的侧面预留了应变片粘贴的平整基准面，

　　出厂时会在这个区域粘贴高精度电阻应变片，组成惠斯通电桥，当弹性体受载产生微形变时，应变片的电阻值随形变发生线性变化，通过后续的信号调理电路输出和载荷成正比的电信号，侧面的标签区域用于标注传感器的量程、出线定义、校准参数，方便现场安装调试时快速核对参数。从安装边界来看，这款传感器的整体外形为方正的块状结构，上下安装孔的同轴度做了严格的形位公差控制，安装时需要保证加载力的方向和传感器的中心轴线重合，避免出现偏载导致的测量误差，上下连接的螺杆需要拧入足够的螺纹深度，保证连接刚性，避免加载过程中出现连接松动或者螺纹滑牙。在实际应用场景里，这类传感器常被用在小量程的平台秤、配料秤的称重模块上，也会集成在自动化设备的压装工位，

　　实时监测压装过程的压力变化，判断压装是否到位，还可以用于拉力试验机、材料试验机的载荷检测单元，或者吊装设备的超载保护、皮带秤的张力检测环节。设计这类弹性体结构的时候，需要重点考虑应变区的应力集中系数，通过有限元分析反复优化镂空区域的圆角大小、壁厚尺寸，保证额定载荷下应变区的应力水平处在弹性材料的线性形变区间，同时预留足够的过载余量，避免瞬时冲击载荷导致弹性体产生塑性形变，损坏传感器。另外，传感器的出线端做了密封处理，适配工业现场的粉尘、轻微潮湿的使用环境，安装时要注意线缆的固定，避免设备运行过程中线缆被拉扯导致引线断裂，影响信号输出。和其他结构的称重传感器相比，S型结构的高度尺寸更小，不需要太大的安装净空，

　　在设备内部空间局促的场景下适配性更强，同时它的拉压双向承载特性，让它既可以测吊挂状态的拉力载荷，也可以测承压状态的压力载荷，不需要针对不同受力方向采购不同结构的传感器，降低了设备备件的库存压力。在结构细节上，弹性体的所有棱角都做了倒角处理，避免加工和安装过程中出现应力集中的尖角，上下安装端面的平面度也做了公差要求，保证安装时连接面能够充分贴合，不会因为接触面不平导致弹性体受附加弯矩，影响测量精度。对于做设备结构设计的工程师来说，选型这类传感器的时候，除了核对量程、精度等级，还要重点确认安装孔的螺纹规格、传感器的整体外形尺寸，预留足够的安装操作空间，同时要设计对应的过载保护结构，避免载荷超出传感器的额定上限，导致传感器损坏。
