低成本8米量程激光测距传感单元结构

　　做小型AGV、服务机器人避障方案选型的时候，最先要卡的就是测距模块的体积、安装适配性和量程冗余，这款8米量程的低成本激光测距单元，刚好卡在民用小型智能设备的需求痛点上。先从实际落地场景说，它不是给工业级长距测距做的，适配的是扫地机器人沿墙检测、小型服务机器人近距避障、智能闸机人员接近感应、自动售货机出货检测、共享设备占位检测这类场景，这类场景不需要几十米的超远量程，但对模块体积、功耗、成本的敏感度极高，之前用的超声模块存在波束角大、检测盲区宽、软质物体检测不准的问题，这款激光原理的单元刚好补上了这些短板。

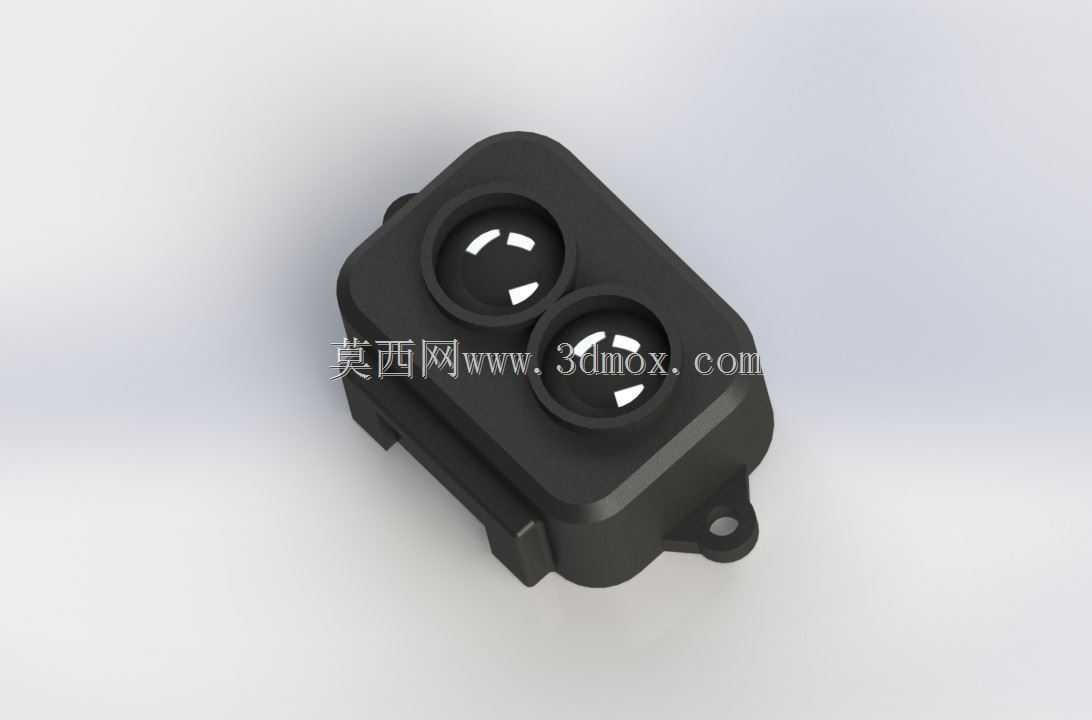

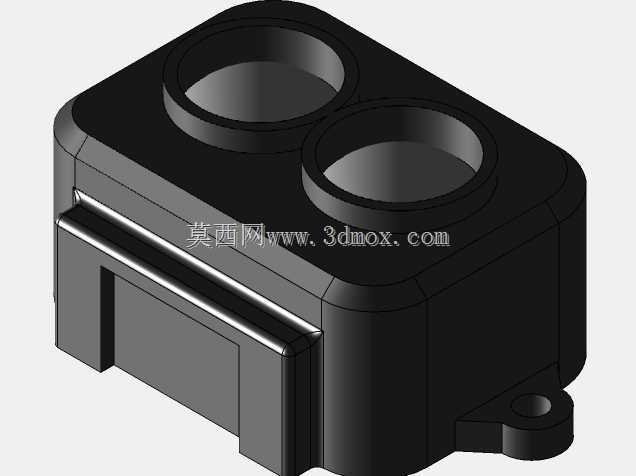

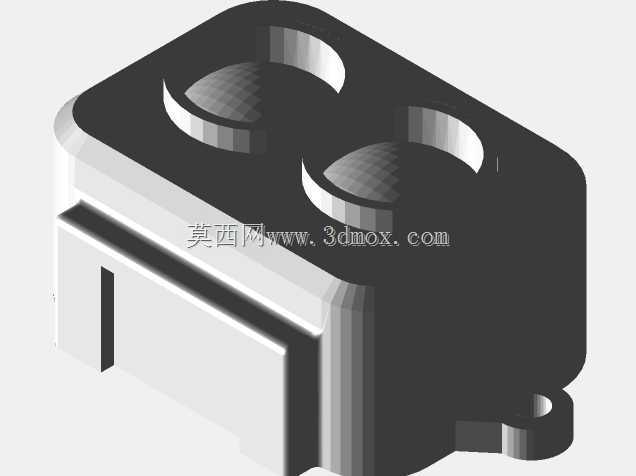

　　从结构设计思路上看，整个外壳做了一体化的黑色遮光塑壳，前端两个光学窗口做了内凹设计，避免日常使用中刮花光学镜片，同时窗口周围的壳体做了微凸的挡边，就算安装面有磕碰，也不会直接碰到镜片表面。壳体侧面带一体成型的安装耳，安装耳上预留了标准的螺丝过孔，不需要额外做安装支架，直接用M2螺丝就能固定在设备的结构件上，安装耳的位置做了下沉设计，螺丝锁付之后不会突出壳体表面，不会和周边结构产生干涉。整个壳体的外形做了圆角过渡，没有尖锐的棱角，一方面是注塑生产的时候能减少应力集中，提升壳体良率，另一方面在消费类设备里安装的时候，不会刮伤设备内部的线束，也方便组装工人操作。

　　再看功能特性层面，这款测距单元的光学发射和接收通道做了物理隔离，两个窗口之间的壳体隔挡能避免发射端的光线直接串到接收端产生误触发，从根源上降低近距离检测的盲区，最小检测距离能做到10cm以内，刚好覆盖机器人贴近障碍物的检测需求。电路部分全部集成在壳体内部，外部只需要引出电源和通讯线束，不需要用户额外做信号调理电路，对于结构工程师来说，只需要预留对应的安装空间和走线槽位就能完成集成，不需要额外做光学或者电路的适配。模块的功耗控制在毫瓦级，用在电池供电的便携设备、小型机器人里，不会对整机续航造成明显负担，相比同量程的工业级激光测距模块，成本只有几分之一，适合批量量产的消费级智能设备使用。

　　安装边界这块，整个模块的主体是近似方形的结构，厚度控制在2cm以内，安装的时候前端光学窗口需要正对检测方向，窗口前方不能有透明或者半透明的遮挡物，否则会影响检测精度。安装耳的孔位间距做了标准化设计，和市面上主流的小型超声测距模块的安装孔位兼容，老产品做迭代升级的时候，不需要重新开结构模具，直接替换就能完成方案升级，能大幅缩短产品的迭代周期。模块的出线方向在壳体尾部，走线的时候预留5mm以上的弯折半径，避免线束被壳体和安装座夹断，同时壳体背面做了防滑的细纹理，就算用双面胶辅助固定，也能保证粘接强度，不会因为设备运行的震动出现移位。

　　实际做结构适配的时候，要注意模块周边不要布置强电磁干扰源，比如开关电源、电机驱动板这类器件，尽量和这类器件保持1cm以上的间距，避免干扰模块的通讯信号。如果是用在户外场景，壳体本身的密封性能满足日常泼溅的防护需求，不需要额外做防水外壳，但不能直接浸泡在水里，也不能长期在高湿度凝露的环境下使用。模块的重量只有十几克，就算安装在薄壁塑料结构件上，也不会造成结构件变形，对安装结构的强度要求很低，适合用在轻量化的智能设备上。
