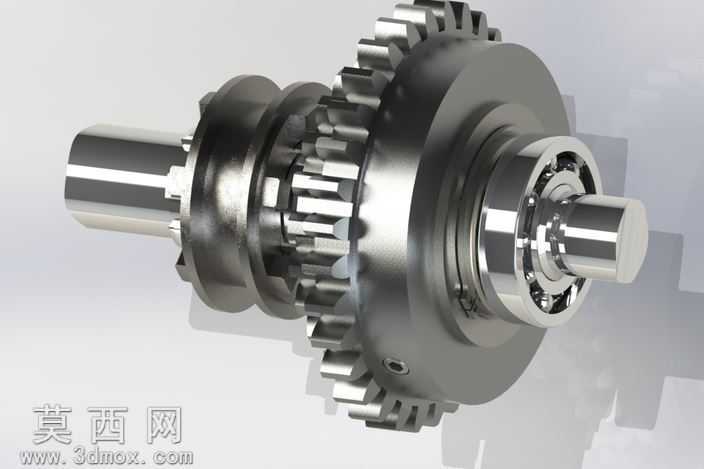

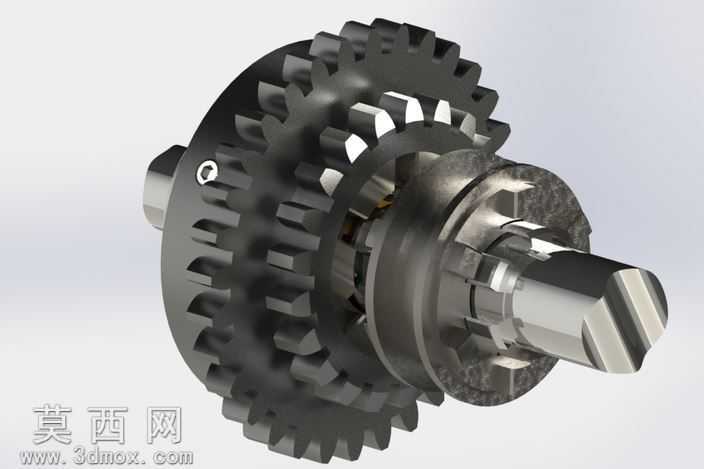

铣床变速箱用保护耦合联轴器齿轮结构

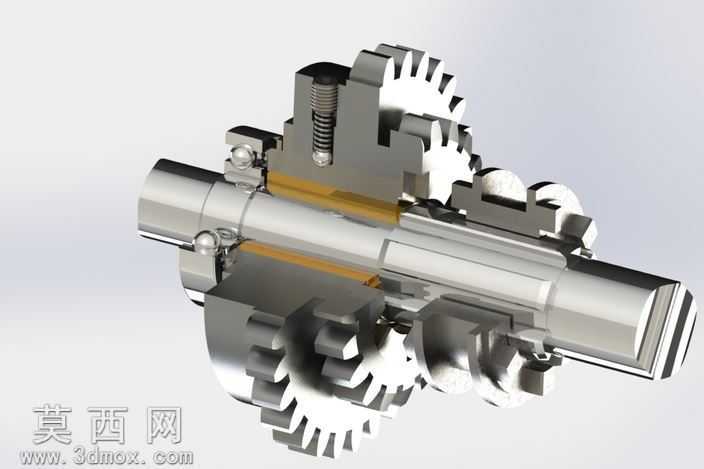

该三维模型采用主流三维机械设计软件完成参数化建模，整体围绕铣床变速箱的保护耦合传动需求展开设计，建模过程严格遵循机械传动设计规范，对每一处结构尺寸都做了精准的参数约束，确保各零部件之间的装配关系完全符合实际机械装配的公差要求。渲染阶段采用金属材质为主的材质体系，针对轴类零件赋予了高反光的镀铬金属材质，还原传动轴表面精加工后的金属光泽与细腻质感；齿轮部件则根据实际加工工艺，区分了齿面淬火区域与基体区域的材质表现，齿面部分设置了更高的硬度质感与细微的加工纹理，齿轮基体部分保留了调质处理后的哑光金属质感；弹簧、钢珠等锁紧定位部件分别赋予弹簧钢与轴承钢的材质属性，还原弹性元件与定位元件的真实材质特征；密封与隔层部件采用半透明的工程塑料与橡胶材质，通过调整材质的粗糙度、折射度参数，清晰区分不同功能零件的材质差异。结构设计上，该组件以贯穿式传动轴为装配基准，轴上集成了多组不同模数的传动齿轮，同时设置了弹簧顶推钢珠的定位保护结构，当传动负载超过设计阈值时，钢珠可压缩弹簧实现打滑脱开，避免齿轮与轴系因过载发生损坏，实现联轴器的过载保护功能；齿轮与轴之间采用键连接加轴向定位的装配方式，保证扭矩传递的稳定性，各齿轮的齿形都按照标准渐开线齿形绘制，齿向、齿距参数完全符合传动齿轮的设计标准，可直接用于运动仿真验证传动比与啮合状态。设计思路围绕铣床变速箱的工况需求展开，针对铣床加工过程中可能出现的切削过载问题，将过载保护结构集成在联轴器齿轮组件内部，无需额外加装独立的过载保护装置，大幅压缩了变速箱内部的结构占用空间，同时简化了装配流程，组件整体可作为独立模块完成预装后再装入变速箱壳体，降低了整机的装配与维护难度；建模过程中对所有活动部件都设置了合理的装配间隙，避免运动仿真过程中出现干涉问题，各零件的建模都预留了后续出工程图所需的基准特征，可直接导出用于生产加工的二维图纸，也可导入有限元分析软件对齿轮、轴等受力部件做强度校核，验证结构在额定负载与过载状态下的应力分布，进一步优化结构的壁厚与尺寸参数，在保证结构强度的前提下尽可能降低组件整体重量，提升传动系统的响应速度。
