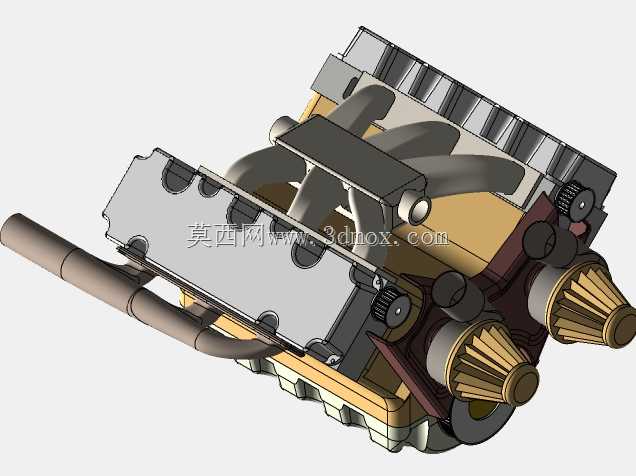

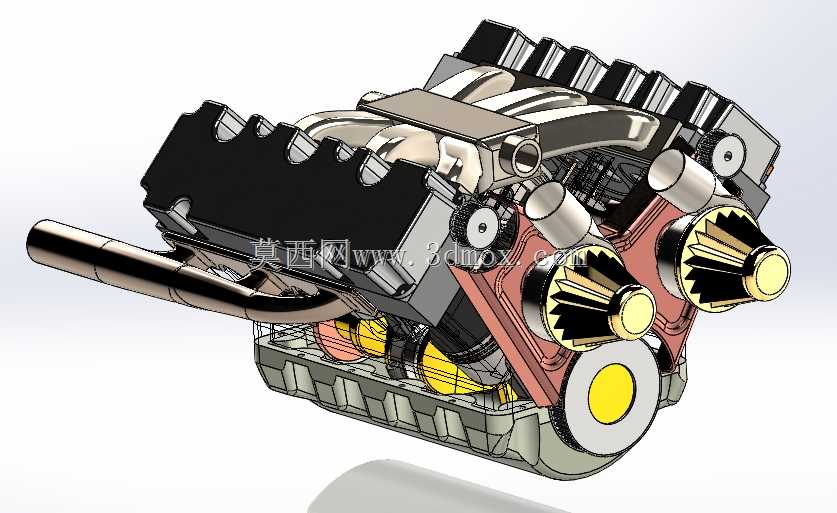

V型多缸内燃机结构总成三维设计

这款V型布局多缸内燃机结构，在商用车动力配套、工程机械动力单元、固定式发电机组动力源场景中有着广泛适配性，区别于直列缸体布局，V型夹角的缸体排布能在同等排量下大幅压缩整机轴向尺寸，给整车机舱布置、设备动力舱安装留出更充裕的边界空间。从结构设计逻辑来看，建模阶段优先完成了曲轴动平衡配重的匹配，每一组曲柄销对应两侧气缸的连杆安装位，错拐角度严格匹配V型夹角的点火间隔要求，避免运转过程中出现一阶二阶惯性力失衡的问题，曲轴输出端集成的齿轮结构可直接对接飞轮壳与传动系统，输入端的齿轮组预留了正时系统、机油泵、水泵的驱动接口，无需额外加装传动转接构件。缸盖部分的进排气道走向顺着V型夹角的内侧空间排布，外侧预留的安装位可直接固定排气歧管与增压管路，模型中还原的气门挺柱、凸轮轴安装腔结构，能直观呈现配气机构的运动路径，在做运动仿真时可直接添加配合约束模拟气门开闭的正时匹配。油底壳采用了深腔冲压结构的建模还原，集滤器的吸油口位置对准油底壳最低储油区，即便是设备存在一定倾斜角度的作业工况，也能保证润滑油路的正常抽吸，避免出现吸空导致的运动副干磨问题。两侧气缸的缸套采用了可更换的湿式结构设计，建模时预留了缸套与缸体的密封环安装槽，冷却水道环绕缸套外周布置，能在运转过程中持续带走燃烧室传出的热量，避免缸壁温度过高导致的润滑失效、爆震等问题。整机的安装支点分布在缸体两侧与曲轴箱下端，安装面的平面度、螺栓孔位间距都按照通用动力配套的安装边界做了适配，可直接匹配多数商用车、工程机械的动力悬置安装位，不需要额外做安装支架的改制。外露的管路接口分别对应冷却系统进出水口、润滑油路的油压检测口、燃油供给接口，建模时统一了接口的管径规格与连接法兰尺寸，方便后续做外围附件的配套选型。从结构细节来看，活塞的裙部型线、活塞环槽的排布都做了还原，连杆的大头分体结构、螺栓锁紧位也清晰呈现，在做结构强度仿真时可直接对这些受力集中部位做网格划分，校核不同爆发压力下的结构形变与应力分布，给后续的零件优化、材质选型提供直观的三维参考。
