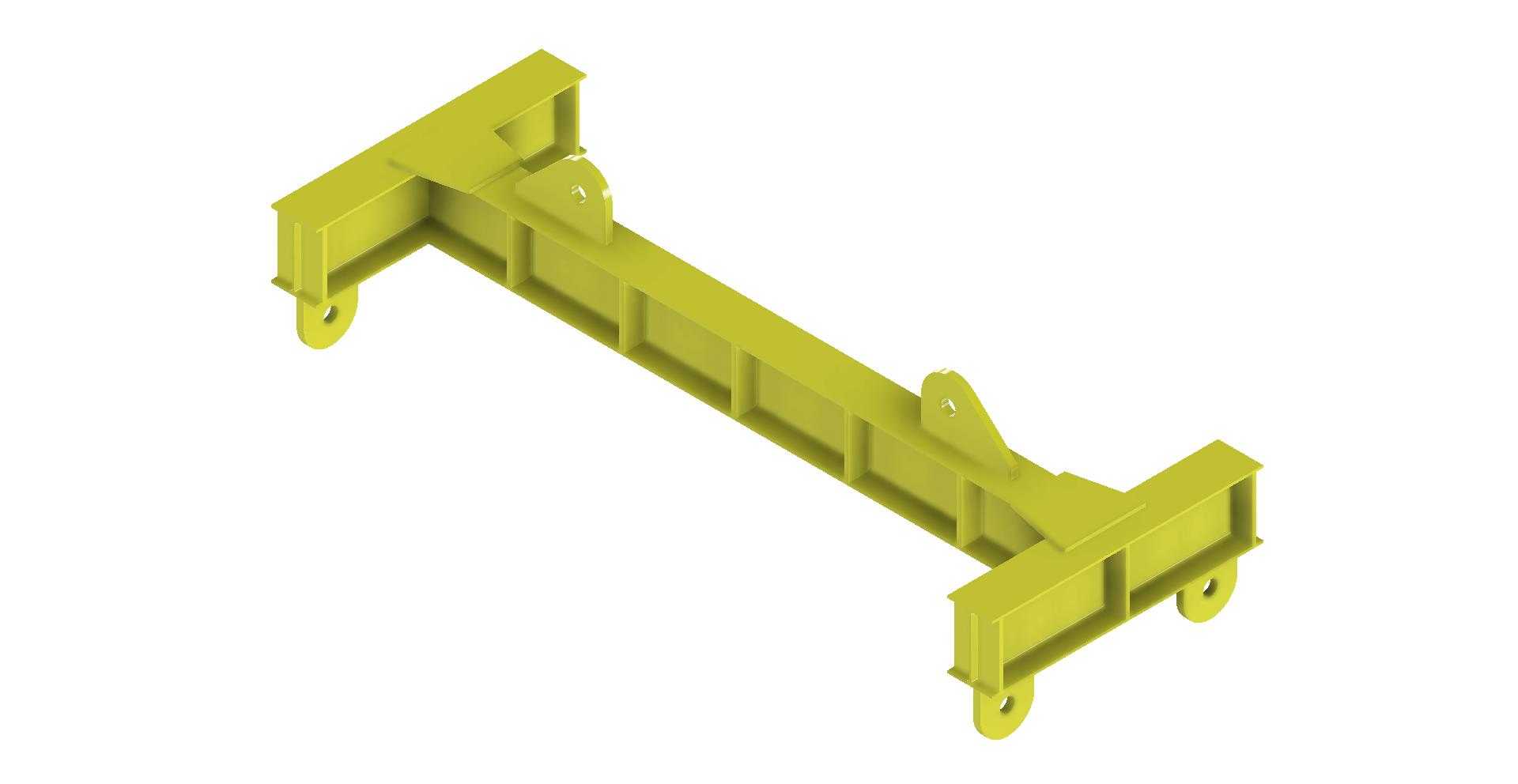

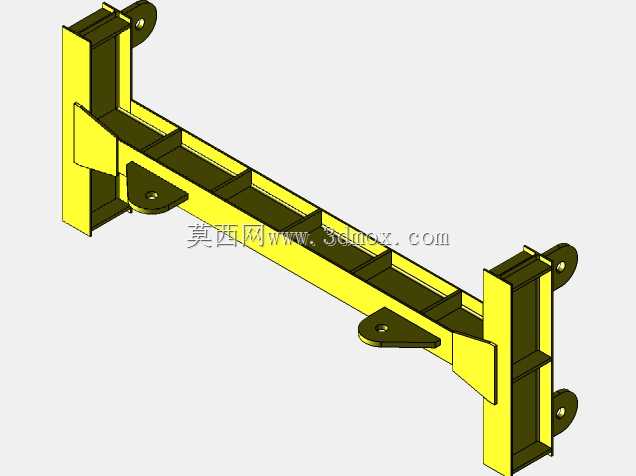

24.4吨级起重平衡吊梁结构设计

在重型设备吊装、车间重型工件转运、港口重型货件装卸这类作业场景里，单吊点起吊往往会因为载荷分布不均出现工件倾斜、吊索受力过载、工件局部应力集中变形的问题，这类额定载荷24.4吨的起重平衡吊梁，就是为解决大跨度重型工件的平稳吊装需求设计的专用吊具。从结构设计逻辑来看，该吊梁采用工字形截面的主梁作为核心承载主体，这种截面形式在同等耗材重量下能获得更大的截面惯性矩，可有效降低长跨度吊梁在满载工况下的竖向挠度，避免吊梁因为挠曲变形导致下部吊点位置偏移，影响吊装对位精度。主梁两端设置的横向端梁结构，一方面是为了拉开下部吊点的横向间距，适配宽度较大的被吊工件，让吊索对工件的施力点更靠近工件重心的垂直投影范围，减少吊装过程中工件的侧向摆动；另一方面端梁上的吊耳孔采用镗孔加工设计，可与卸扣直接配合连接，孔位周边做了加厚补强处理，避免局部应力集中导致的吊耳撕裂风险。主梁上部设置的两个上吊点，位置经过重心配平计算，当吊梁挂载额定24.4吨载荷时，上部吊点与起重机吊钩连接后，整根吊梁可保持水平状态，不会出现单侧倾翻的问题。从安装边界来看，该吊梁总长度适配1500mm间距的吊点布置需求，上吊点的间距匹配常规大吨位起重机吊钩的挂点尺寸，下部四个吊点的位置可根据被吊工件的实际吊点位置做适配调整，吊耳的孔径尺寸适配对应吨位的标准卸扣，不需要额外加工转接件即可直接投入现场使用。在实际作业过程中，这类吊梁可以将上部起重机的单点起吊载荷，均匀分配到下部的多个吊点上，既可以降低单根吊索的受力载荷等级，选用更小直径的吊索降低作业准备成本，也能避免吊索大角度斜拉对工件边缘造成的挤压损伤，尤其适合吊装长条形、大跨度、自身刚性较差的重型结构件，比如钢结构厂房的主梁、大型设备的底座框架、重型冲压模具的上下模体等。设计过程中对主梁的腹板做了等间距的加劲肋布置，加劲肋沿主梁长度方向均匀分布，可有效提升腹板的抗剪稳定性，避免满载工况下腹板出现局部失稳鼓曲的问题，所有焊接位置均采用连续角焊缝设计，焊脚尺寸匹配母材厚度，保证整体结构的连接强度满足重载冲击的使用需求，吊梁整体采用涂装防锈处理，可适应车间、露天货场等不同作业环境的使用要求，减少日常维护的工作量。
