自行车多级变速塔轮飞轮三维结构设计

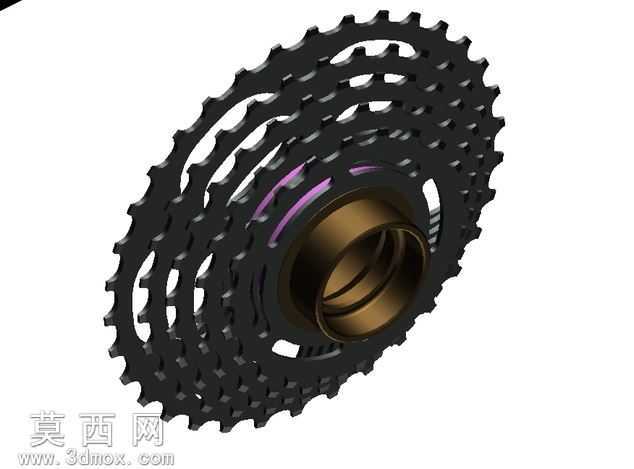

本作品为自行车多级变速飞轮（塔轮）的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件建模的参数化设计逻辑，保证各结构尺寸的可编辑性与装配适配性。建模初期先梳理自行车塔轮飞轮的核心功能逻辑：作为自行车后传动系统的核心变速部件，需要通过多层不同齿数的链轮片配合拨链器实现传动比切换，因此建模时首先确定中心花键套筒的基准轴线，以该轴线为全局装配基准，依次完成各层链轮片、定位隔套、中心衬套的特征构建。中心套筒部分采用回转特征建模，先绘制包含内花键齿形、轴承配合台阶、端面定位槽的截面草图，通过回转命令生成基础实体后，对内花键齿形进行阵列特征处理，保证花键齿的均匀分布与尺寸精度，花键齿的齿形参数完全适配常规自行车后花鼓的装配规格，确保虚拟装配时无干涉问题。各层链轮片的建模以不同齿数的链轮齿形为核心，先根据变速档位的传动比需求确定每一片链轮的齿数、齿顶圆直径、齿根圆直径参数，绘制单齿齿形草图后通过圆周阵列生成整圈轮齿，再对轮齿的拨链导入斜面进行倒角与拔模特征处理，还原真实飞轮片的变速导向结构，避免虚拟变速模拟时出现卡链的结构问题；不同直径的链轮片之间通过等厚的环形隔套实现轴向定位，隔套的内外径尺寸与相邻链轮片的定位台阶完全匹配，建模时通过同轴、面重合的装配约束将所有零件按实际装配顺序堆叠，保证整体结构的同轴度误差控制在合理范围内。材质与渲染环节，针对不同零件的实际材质属性分别赋予材质参数：多层链轮片赋予高强度合金钢材质，调整金属粗糙度参数模拟冲压成型后经发黑处理的哑光黑金属质感，对齿尖位置做轻微的磨损质感处理提升真实度；中心花键套筒部分赋予铜合金材质，调整金属反射率与高光参数呈现机加工后的亮面金属质感，还原衬套类零件的表面特征；隔套部分根据实际材质赋予工程塑料或轻质铝合金材质，区分不同零件的视觉层次。渲染阶段采用三点布光方案，主光源从斜上方投射突出轮齿的层叠结构与齿形细节，辅助光源补光弱化暗部死黑，环境光添加轻微的反射环境贴图，让金属材质的反射效果更自然，最终渲染图清晰呈现塔轮飞轮多层堆叠的结构特征、轮齿的细节形态以及不同零件的材质差异。设计过程中重点考量了塔轮的结构合理性：各层链轮片的齿数差符合常规自行车变速系统的传动比梯度设计，相邻链轮片的轴向间距满足拨链器的换挡行程要求，中心套筒的内花键尺寸、端面定位结构均参考行业通用规格，整体模型既还原了真实自行车飞轮的外观形态，也具备结构层面的装配合理性，可用于自行车传动结构教学演示、变速系统原理展示以及相关配件的设计参考。
