QSK发动机底座撬块支撑结构

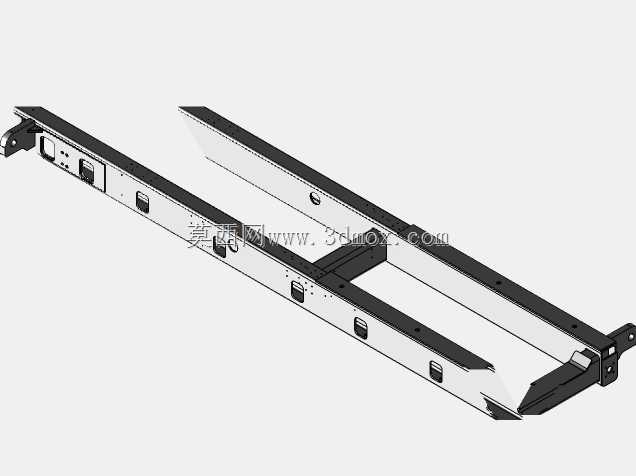

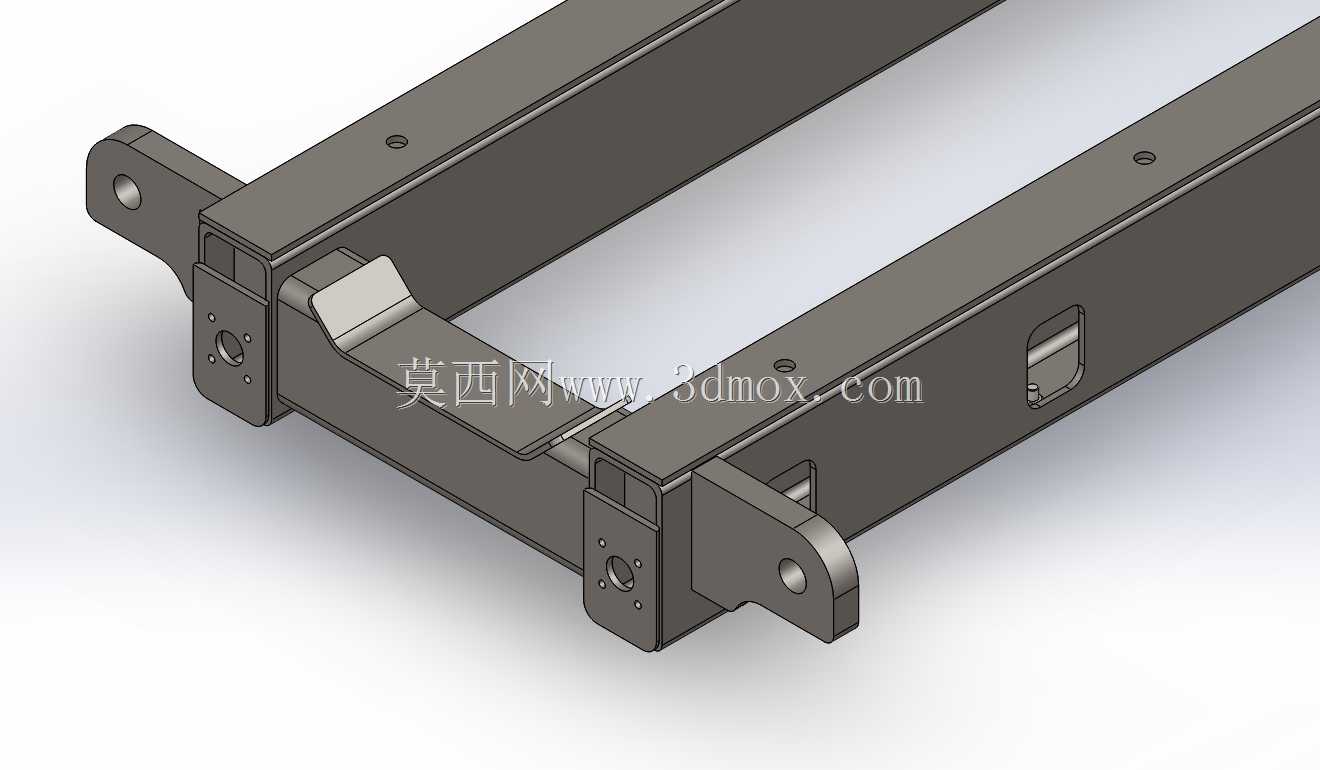

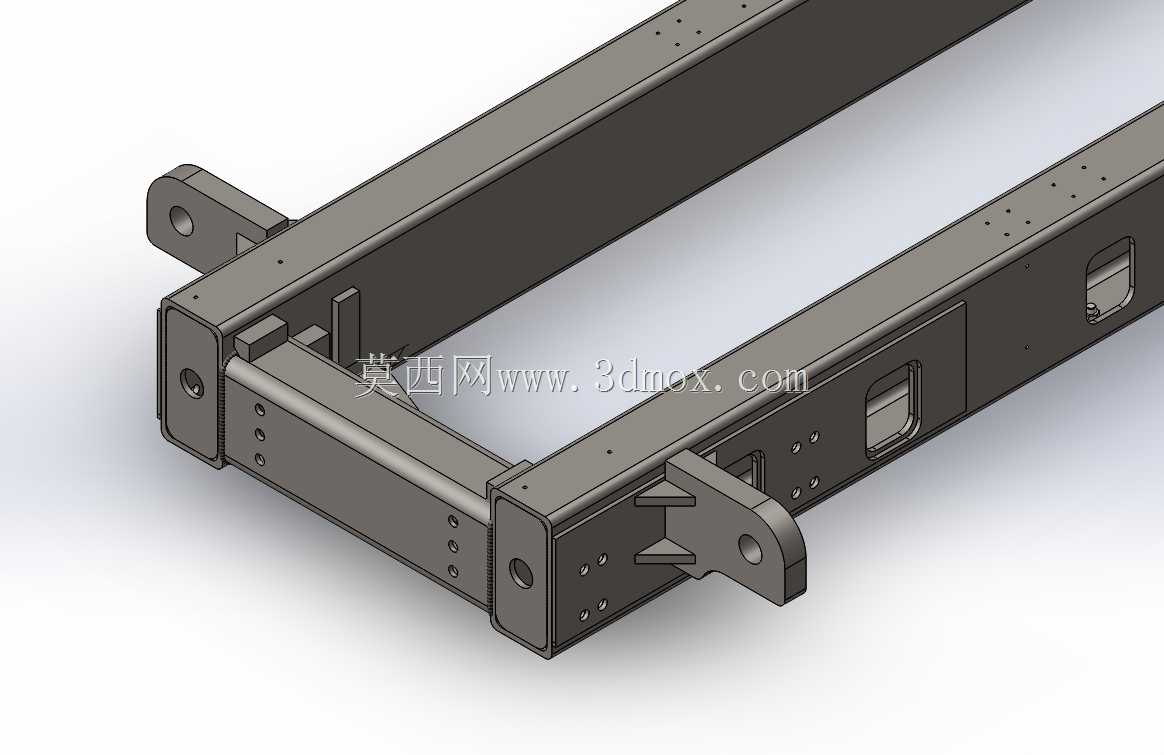

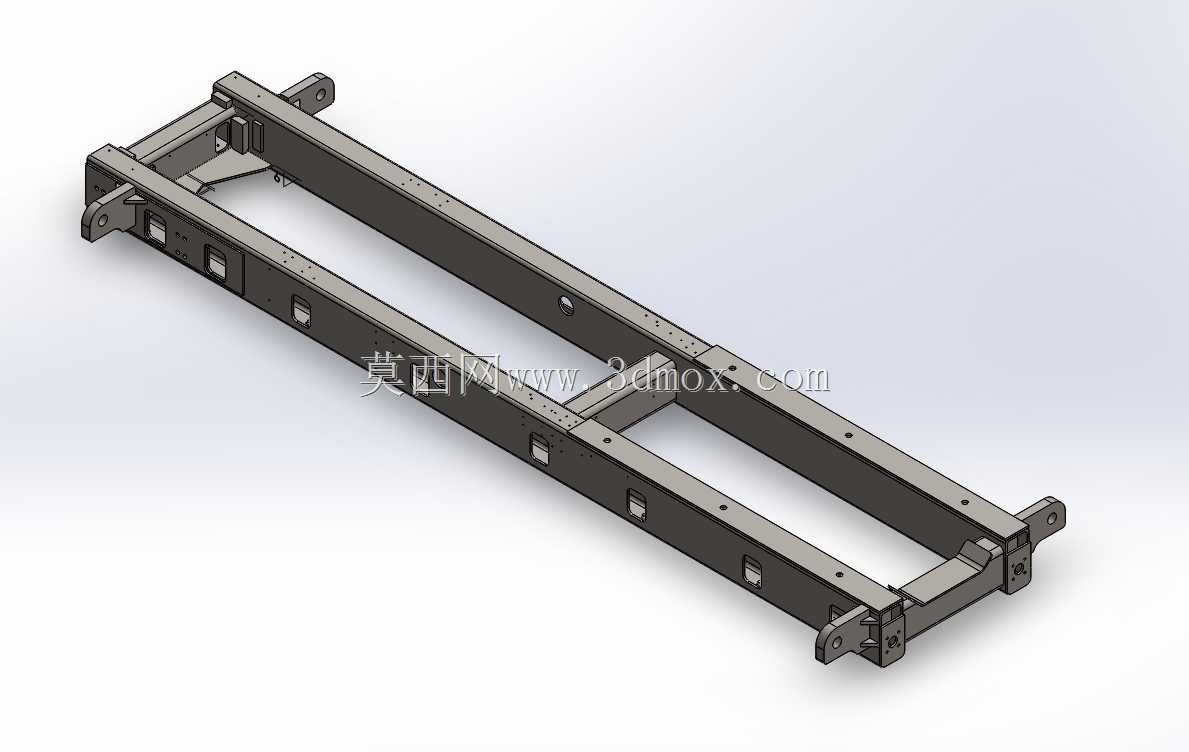

这类支撑结构主要应用在固定式柴油动力机组、工业备用发电单元、油气田压裂动力橇装场景中，作为QSK系列发动机与底部安装基础之间的核心承载衔接构件，承担动力单元的重量承载、运行振动传递分散、外接部件安装定位的核心作用，区别于普通焊接机架，该结构在设计阶段就充分考虑大马力柴油发动机运行时的低频振动特性，主体采用双纵梁为主的框架式构型，纵梁选用厚壁矩形截面型材，在保证整体抗弯抗扭刚度的同时，尽可能控制结构自重，避免额外增加橇装单元的整体负载。从结构细节来看，两端延伸出的带孔安装耳板是与外部橇座基础连接的核心接口，耳板上的铰接孔做了加厚衬套设计，能够抵消发动机启停瞬间的冲击载荷，避免连接位置出现应力集中导致的开裂问题；纵梁内侧设置的折弯卡扣结构，用于固定发动机外围的线束护套、燃油管路卡箍，省去后期现场加装固定支架的工序，纵梁侧面预留的异形开孔，一方面是为了避让发动机油底壳的放油螺塞、机滤安装位置，方便日常维保操作，另一方面也能减少结构整体重量，同时为发动机底部提供必要的通风散热空间，避免运行时热量在封闭框架内积聚。设计过程中，安装边界的尺寸校核是核心环节，纵向梁的间距完全匹配QSK系列发动机的底部安装孔位坐标，两端耳板的孔位间距适配标准工业橇座的安装接口，不需要额外做转接板即可完成装配；结构上的所有焊接位置都做了内应力释放的工艺考量，在折弯转角、焊缝衔接处都设置了圆弧过渡，避免长期振动工况下出现疲劳裂纹。框架表面的安装凸台都做了铣平处理，保证与发动机机脚接触的平面度满足安装要求，减少因接触面不平整导致的装配附加应力，整体结构没有多余的冗余设计，每一处构型都对应实际的安装、承载、维保需求，能够适配多场景下的橇装动力单元集成需求，在野外作业场站、固定工业电站等场景下都能稳定承担动力单元的支撑功能。
