德州仪器OPT101PG4光电二极管封装结构

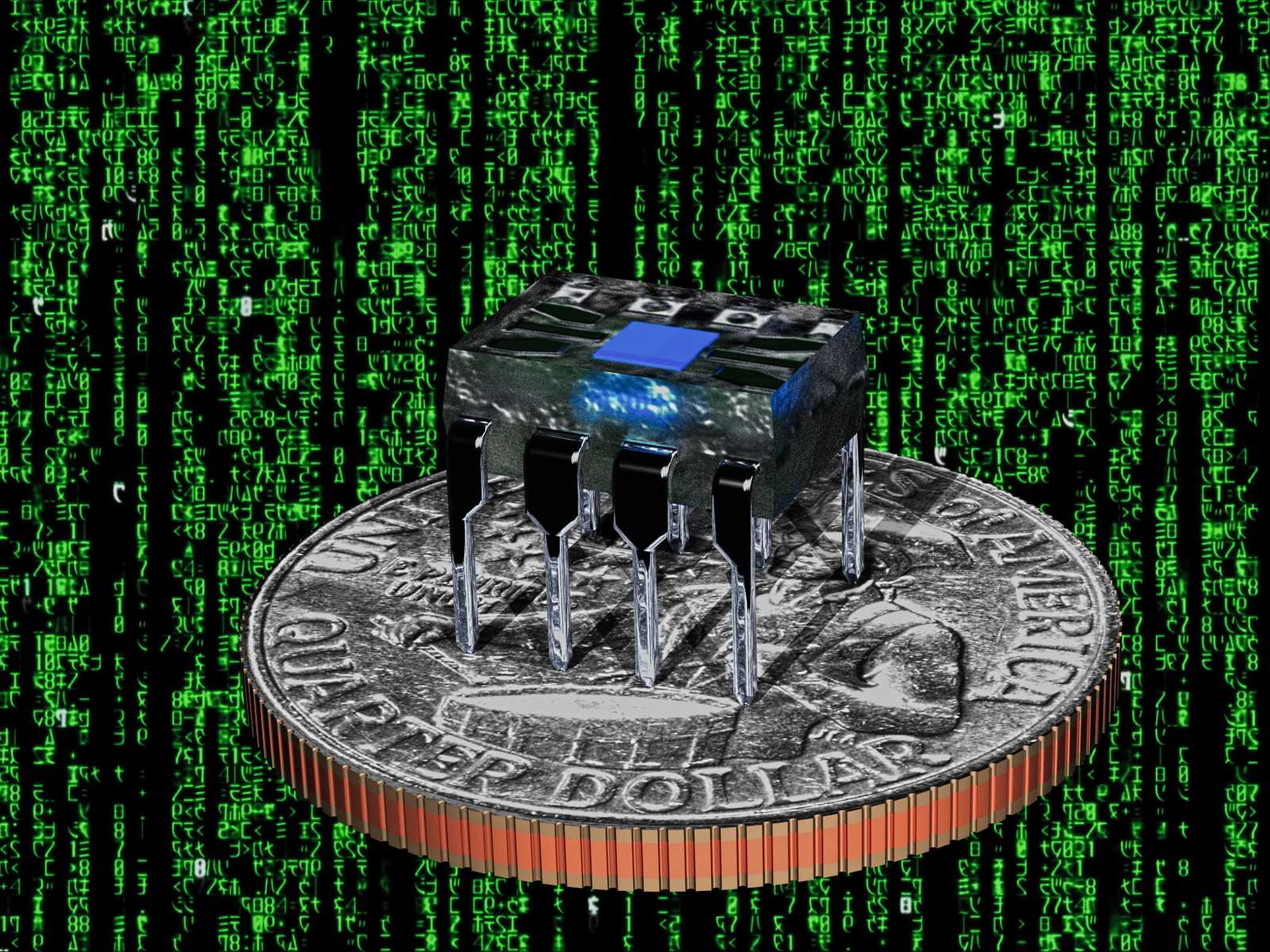

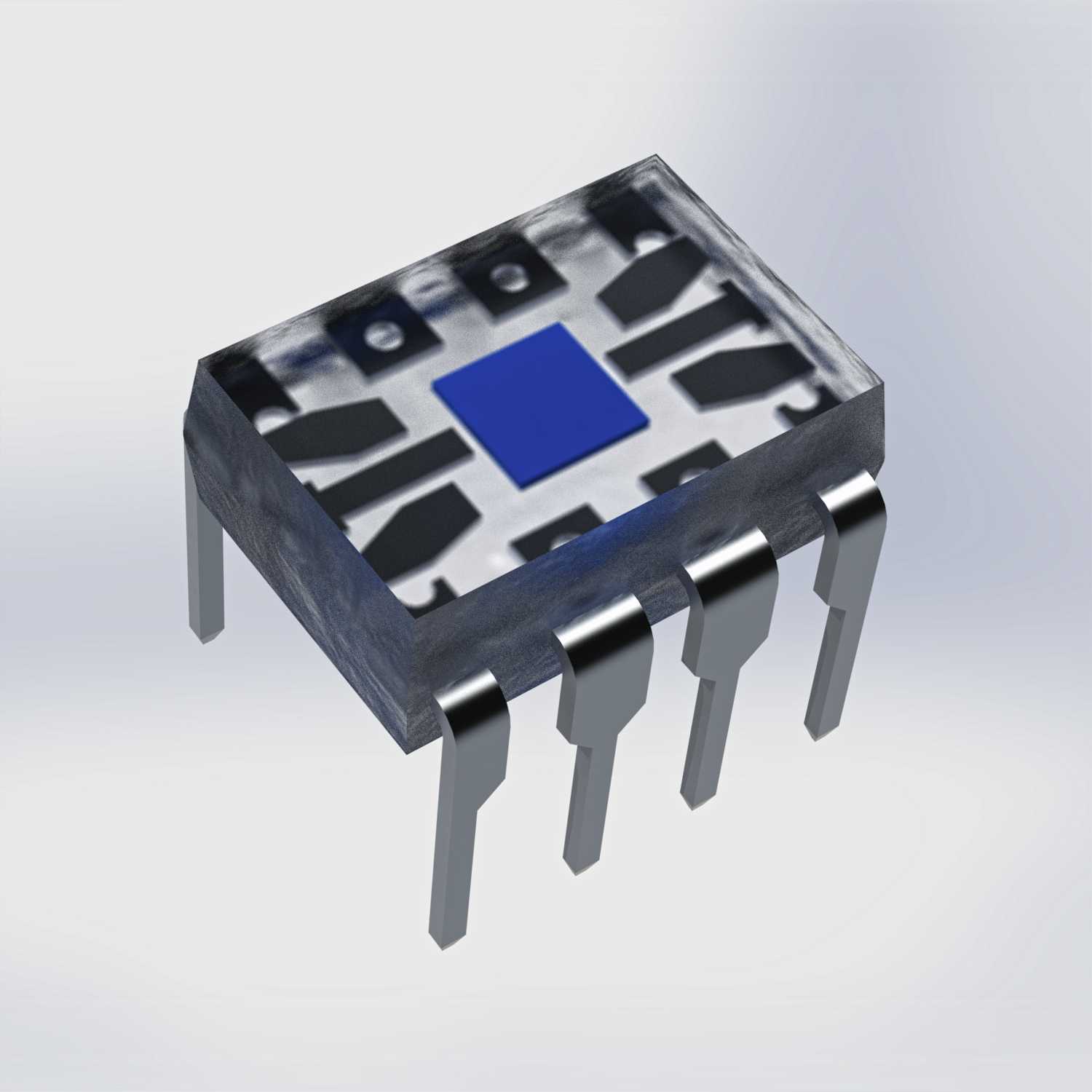

这款光电二极管采用直插式DIP封装设计，在做光电检测类设备的PCB布局时，需要优先考虑其受光面的朝向与安装高度，避免周边结构件遮挡入射光路，影响光信号采集精度。从实际应用场景来看，这类器件常被用在光电开关、环境光检测模块、工业计数传感器、医疗光电检测设备当中，核心功能是将接收到的光信号转换为对应的电信号，配合后端放大电路实现光强检测、物体存在判定、位置识别等功能。设计这款三维模型的时候，重点还原了封装本体的外形轮廓、引脚的排布间距与伸出长度，还有顶部受光区域的位置与尺寸，方便结构工程师在做整机布局时提前校验安装空间，避免出现器件与外壳、周边元器件干涉的问题。直插式封装的引脚采用标准2.54mm间距设计，适配常规万用板与量产PCB的焊盘尺寸，引脚的弯折半径与伸出长度都按照实际器件的公差范围做了还原，在做装配模拟时可以直接参考模型的尺寸预留焊盘与过孔位置，不需要反复核对器件手册的二维参数。封装本体的顶部受光区做了细节还原，在做结构设计时需要注意，受光面上方不能设置不透明的遮挡结构，如果需要加装滤光片，也要预留足够的装配间隙，保证滤光片与受光面平行，避免光线折射影响检测效果。在小型化便携检测设备的设计中，这类直插光电二极管的安装高度会直接影响整机的厚度尺寸，模型还原了器件安装到PCB之后的总高度，方便结构工程师计算外壳的内部净空，同时也能提前评估器件与外壳透光窗口的对位精度，避免组装后出现受光偏移的问题。另外在做工业类光电传感器的结构设计时，还要考虑器件周边的遮光设计，模型的外形尺寸可以直接用来设计遮光罩的安装位，避免环境杂散光干扰检测结果，提升传感器的工作稳定性。引脚的长度也按照实际量产器件的参数做了还原，在做波峰焊工艺的工装设计时，可以直接参考模型的引脚伸出长度调整工装的托板高度，避免出现引脚顶弯、焊接虚焊的问题。
