双足行走机械足结构设计方案

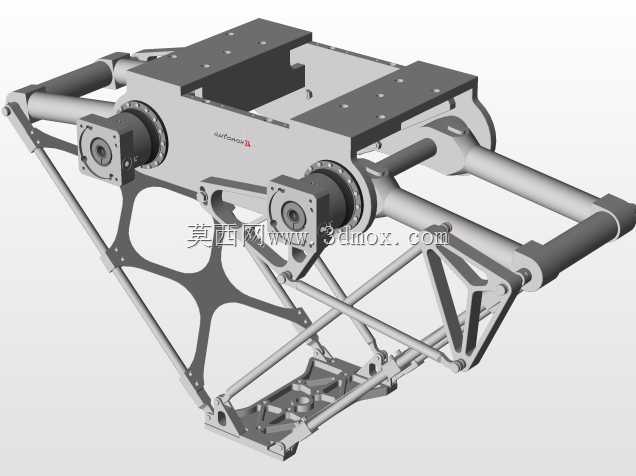

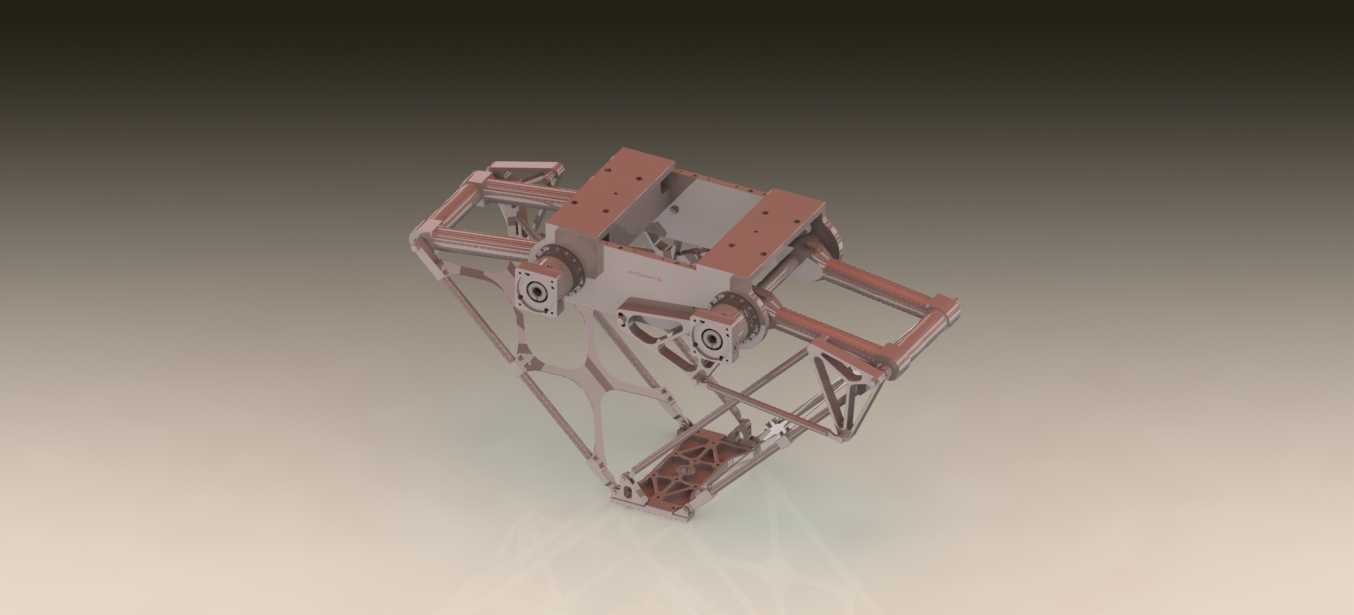

该双足行走机械结构主要面向仿生机器人研发、教学实验平台搭建、步态算法验证等场景，可作为小型人形机器人的下肢行走执行单元，也可改造用于特种巡检机器人的越障行走模块，适配非结构化地形的短距离移动需求。结构整体采用对称式布局设计，核心承载框架选用镂空式桁架结构，在保证整体结构刚度的前提下尽可能降低自重，减少行走过程中的惯性负载对驱动端的冲击。上部安装板预留了多组标准安装孔位，可直接对接上位机身结构，也可加装舵机、驱动控制板、传感模块等配套组件，安装孔位采用通用孔距设计，适配多数常规小型机器人的安装接口标准。两侧腿部采用多连杆铰接式设计，每个铰接点都配置了带座轴承作为转动支撑，有效降低关节转动过程中的摩擦阻力，同时保证关节转动的同轴度，避免长期运行出现关节卡滞、磨损不均的问题。腿部杆件之间的铰接点位置经过步态轨迹校核，可实现前后摆腿、重心抬升等基础行走动作，配合对应的驱动单元即可完成前进、转向、小幅越障等动作。结构的安装边界充分考虑了驱动组件的布置空间，大腿与小腿的连杆内侧预留了走线槽位，可容纳驱动线缆、传感信号线的布设，避免行走过程中线缆与结构件发生摩擦剐蹭。足部采用框架式支撑结构，底部预留了防滑脚垫的安装位，可增大与接触面的摩擦力，提升行走过程中的稳定性，同时足部的受力点经过重心匹配设计，静态放置时可保证整体结构的重心落在支撑面范围内，不会出现侧翻问题。设计过程中对各杆件的受力路径做了针对性优化，承载部位的截面做了加厚处理，非承载区域做了镂空减重，整体结构的应力分布均匀，在额定负载下不会出现局部应力集中导致的结构变形问题。各关节的转动范围做了机械限位设计，避免驱动单元过转导致的结构损坏，同时限位位置设置了缓冲垫，降低关节转动到极限位置时的冲击噪音与结构损伤。
