库卡KCP示教器壁挂式安装支架结构

在工业机器人工作站的现场布局中，示教器的存放与挂载一直是容易被忽略但直接影响操作效率的细节，这款针对库卡KCP示教器设计的安装支架，正是为解决现场示教器随意放置、线缆拖拽磨损、误碰跌落等实际问题开发的配套结构件。从实际应用场景来看，这类支架多安装在机器人工作站的安全围栏立柱、设备操作侧旁的型材框架或者控制柜侧立面，操作人员完成示教编程、点位调试后，可随手将示教器放置在支架上，无需额外寻找放置台面，也能避免示教器随意摆放在工件、设备台面上被磕碰或者掉落的风险。

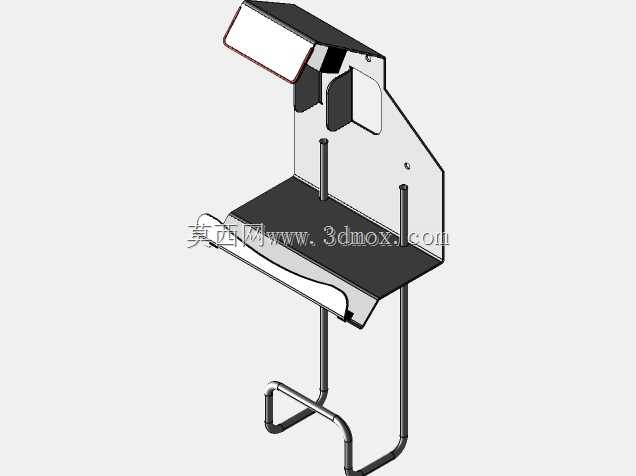

从功能特性上看，这款支架采用承托加限位的组合固定逻辑，上部的限位卡槽刚好匹配KCP示教器上部的手持端轮廓，放置时可将示教器上部卡入卡槽实现横向与竖向的限位，下部的承托板贴合示教器下部的握持曲面，配合向下延伸的金属弯杆形成底部防护，即使现场有轻微的设备振动或者人员误碰，示教器也不会从支架上滑落。支架下部的弯杆结构同时兼顾了线缆梳理的作用，示教器的连接线缆可顺着弯杆走向排布，避免线缆长期弯折导致的线芯断裂、外皮磨损问题，延长示教器线缆的使用寿命。

设计思路上，这款支架优先考虑了现场安装的适配性，整体采用钣金折弯加金属弯管焊接的结构，在保证结构强度的前提下尽可能控制整体重量，背部预留的安装孔位可适配不同规格的膨胀螺丝、型材螺母，既可以固定在混凝土墙面上，也可以直接安装在工业铝型材搭建的围栏、机架上，不需要额外制作过渡安装板。结构上做了多处折边加强处理，承托板边缘的折边既提升了钣金件的整体刚性，也能避免锋利的钣金边缘划伤操作人员或者刮花示教器外壳，所有与示教器接触的位置都做了圆弧过渡处理，不会对示教器的塑料外壳造成压痕或者磨损。

从安装边界与尺寸适配来看，这款支架的整体外轮廓尺寸控制得较为紧凑，不会占用过多的安装空间，安装时只需要保证支架前方预留足够的取放空间即可，不需要额外的操作避让距离。卡槽的内尺寸完全匹配库卡KCP示教器的手持段厚度与宽度，放置时不需要额外的锁紧结构，依靠重力与卡槽的限位即可实现稳定固定，取放过程单手即可完成，符合现场操作人员的操作习惯，不会增加额外的操作步骤。下部的弯杆向外延伸的距离经过测算，既可以承托示教器的下部重量，也不会突出过多影响现场人员的通行，避免在狭窄的工作站通道内形成磕碰隐患。
