这款小型插针式电子变压器,主要适配小功率开关电源、工控控制板卡、消费类电子主板的电压变换场景,在小家电控制模块、智能电表信号采样回路、低压直流驱动板中都能见到同结构产品的应用,核心作用是实现输入输出侧的电气隔离、交变电压幅值调整,部分同规格产品还可兼任信号耦合、阻抗匹配的功能。

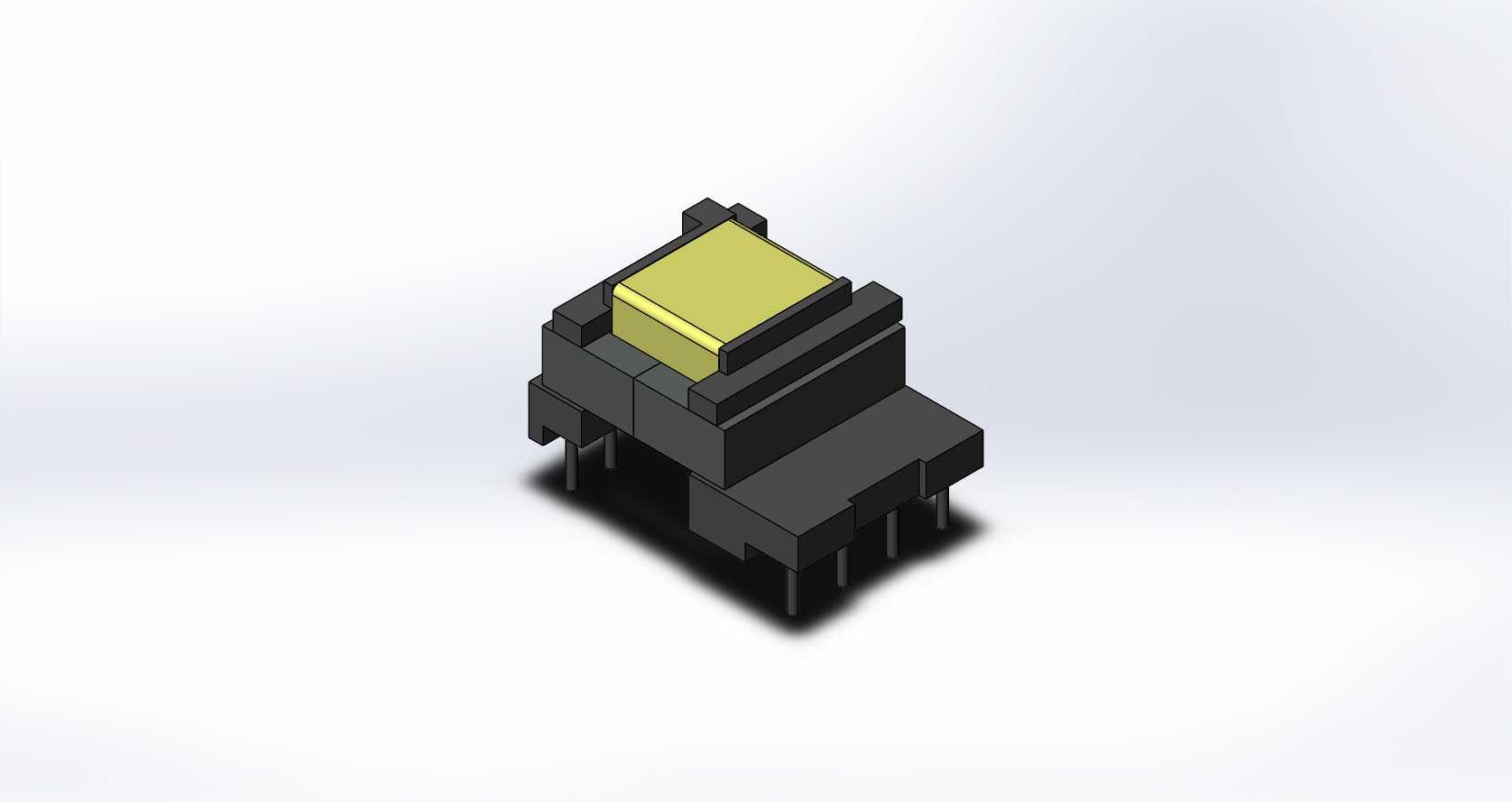

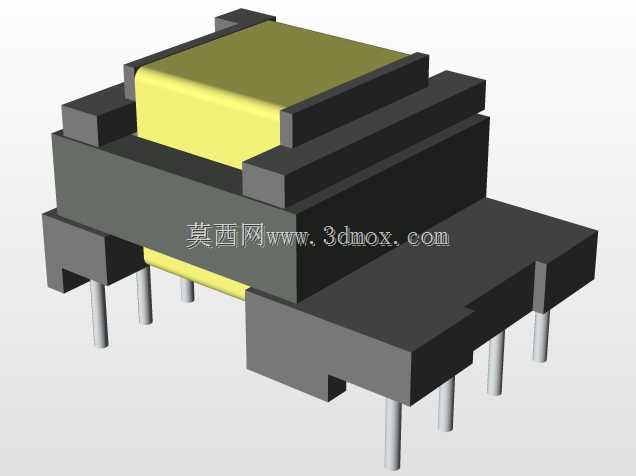

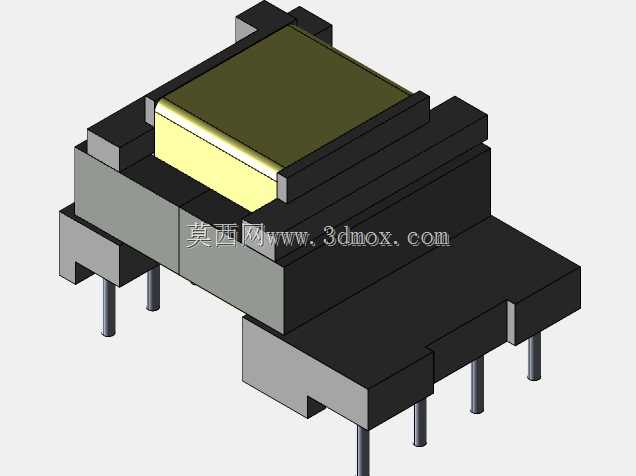

从结构设计来看,整体采用立式插装布局,底部伸出的直插式引脚采用标准2.54mm间距排布,适配常规PCB板的通孔焊接工艺,引脚根部做了限位凸台设计,过波峰焊时可以阻挡焊锡沿引脚向上攀爬污染骨架本体,也能控制插件时的插入深度,避免线圈引脚受力拉扯断线。磁芯部分采用EF型锰锌铁氧体材质,中柱预留了标准气隙,可避免直流偏磁下的磁饱和问题,磁芯与骨架的配合面做了0.05mm的公差预留,组装时可通过点胶或包胶方式完成磁芯固定,防止震动工况下磁芯松动产生异响或电感量偏移。
线圈绕制区域被骨架的挡墙分隔为初级、次级两个独立仓室,可满足安规要求的爬电距离,无需额外添加绝缘挡片即可实现初次级的绝缘隔离,降低生产组装的工序复杂度。顶部的磁芯裸露区域做了平整化处理,若应用场景有屏蔽需求,可直接在顶部粘贴铜箔屏蔽层接接地引脚,抑制高频电磁辐射向外泄露。
安装边界方面,整体占用PCB板面尺寸不超过15mm*12mm,本体高度控制在11mm以内,适配紧凑型板卡的空间布局要求,引脚伸出骨架底部的长度为3.2mm,可匹配1.6mm标准厚度PCB的焊接透锡要求,插件后元件底部与PCB板面预留0.8mm间隙,可避免焊接后助焊剂残留堆积在元件底部造成绝缘隐患。骨架材质采用阻燃级PBT塑料,可满足UL94-V0的阻燃要求,适配各类有防火要求的电子设备应用场景,引脚采用镀锡铜包钢材质,兼顾焊接润湿性与结构强度,插件过程中不易出现引脚弯折变形的问题。
