离心泵蜗壳流体过流部件结构设计

在流体输送类设备的结构设计中，蜗壳作为离心泵、涡轮类设备的核心过流部件，承担着将叶轮甩出的高速流体收集、导流并实现动能向压力能转换的关键作用，其流道设计的合理性直接决定整泵的运行效率与运行稳定性。日常工程场景中，这类蜗壳结构广泛应用于市政供水、工业流体输送、暖通循环、化工介质输送等多个领域，是单级离心泵、部分涡轮机械中不可或缺的固定壳体部件。

从结构设计逻辑来看，该蜗壳采用螺旋形渐扩流道设计，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，能够匹配叶轮出口处流体的速度分布，尽可能降低流道内的涡流损失与水力冲击。设计过程中需要重点把控隔舌的间隙与安放角度，间隙过小容易引发流体脉动导致机组振动，间隙过大则会增加回流损失降低整机效率，同时螺旋流道的断面面积变化需要严格遵循速度矩守恒的设计原则，保证流体在流道内流动时周向速度均匀变化，避免局部流速突变引发的噪声与汽蚀问题。

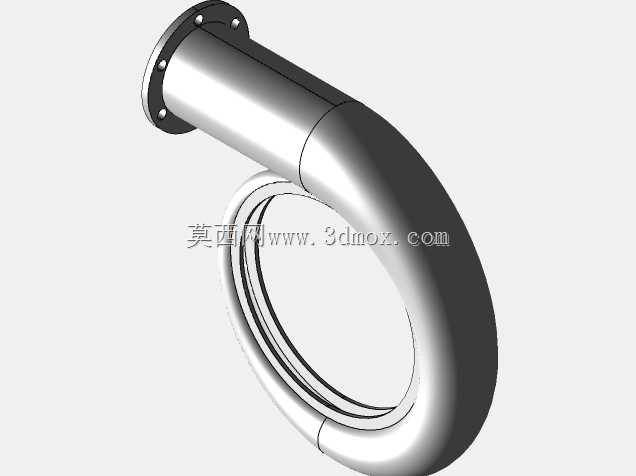

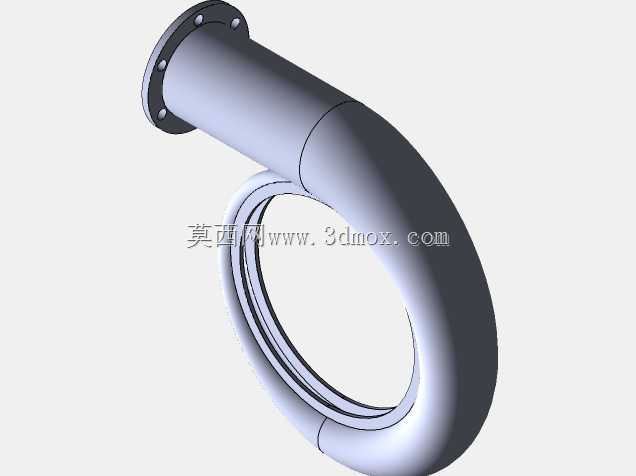

该蜗壳的出口端设置带螺栓孔的法兰连接结构，法兰端面的密封槽、螺栓孔分度圆尺寸需要匹配对应出口管路的连接标准，安装时可通过法兰与出口管路实现刚性密封连接，法兰端面的平面度、螺栓孔的位置度公差需要控制在合理范围内，避免安装后出现密封泄漏或者连接应力集中的问题。蜗壳的进口端为与叶轮腔体适配的环形对接面，需要与泵盖、叶轮密封环等部件形成配合，配合面的尺寸公差、同轴度要求直接影响叶轮转动时的间隙均匀性，若同轴度偏差过大，容易造成密封环摩擦、叶轮转动卡滞等故障。

从安装边界来看，蜗壳的整体环形螺旋外形需要匹配泵体的整体安装空间，其外壁的加强筋布局（若有）需要兼顾承压能力与铸件成型工艺性，作为承压过流部件，蜗壳的壁厚设计需要满足对应工作压力下的强度要求，同时要兼顾铸造工艺的流动性要求，避免壁厚突变引发的铸造缺陷。流道内壁的表面粗糙度需要控制在合理区间，过大会增加沿程水力损失，过小则会大幅提升铸造后的打磨成本，常规清水输送用蜗壳的流道粗糙度控制在Ra6.3即可满足效率要求。在实际建模过程中，需要先完成螺旋流道的中心线构建，再通过扫掠、放样等特征生成流道实体，之后通过布尔运算切除出内部过流空间，最后添加法兰、安装边等附属结构，建模时需要重点校验流道各断面的面积变化率，确保与水力设计的参数一致，避免建模偏差导致实际性能与设计目标出现偏离。
