法兰安装式外啮合齿轮液压动力元件

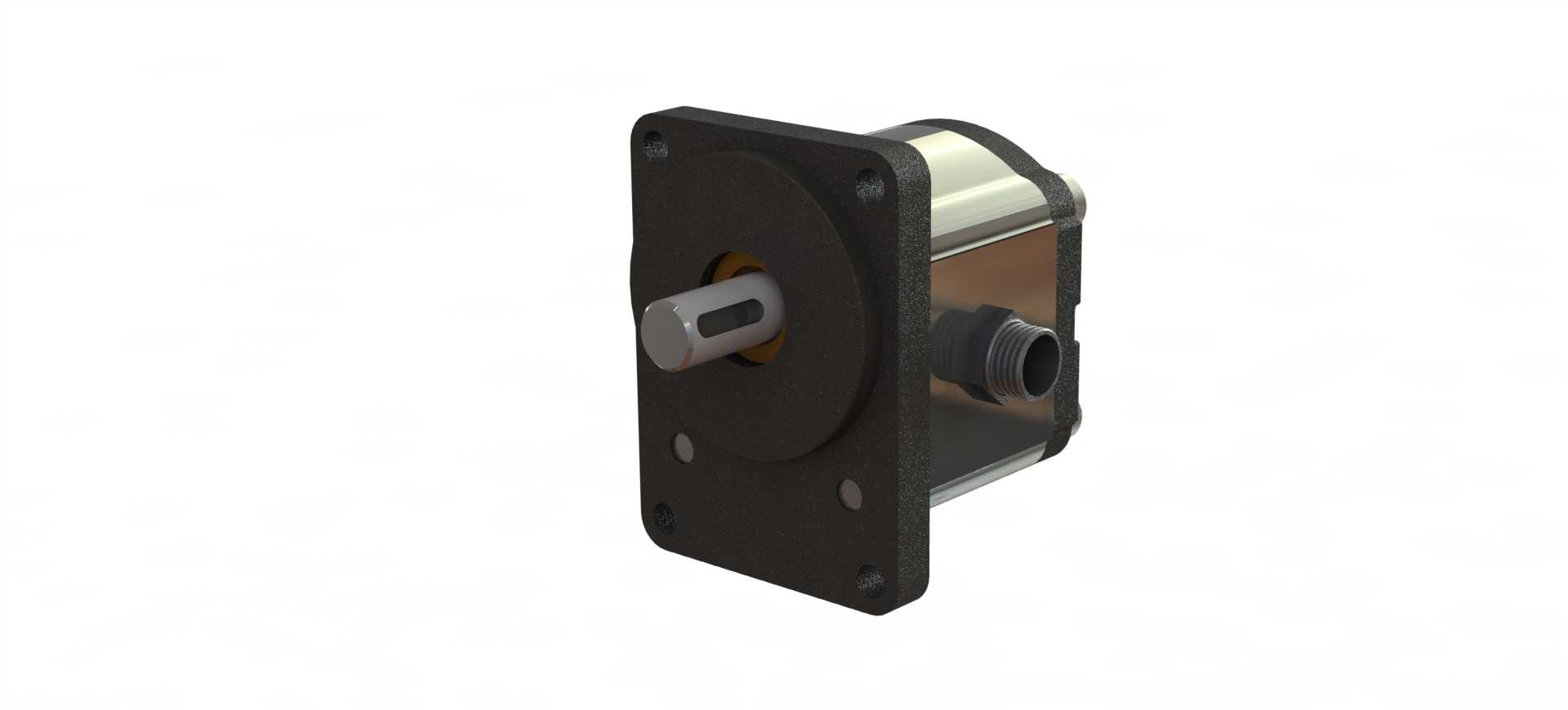

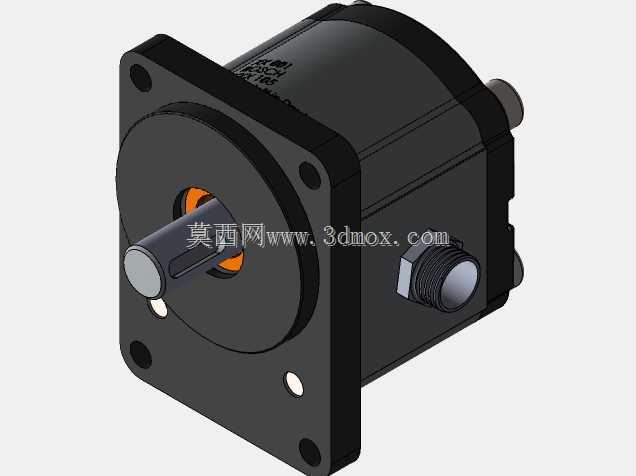

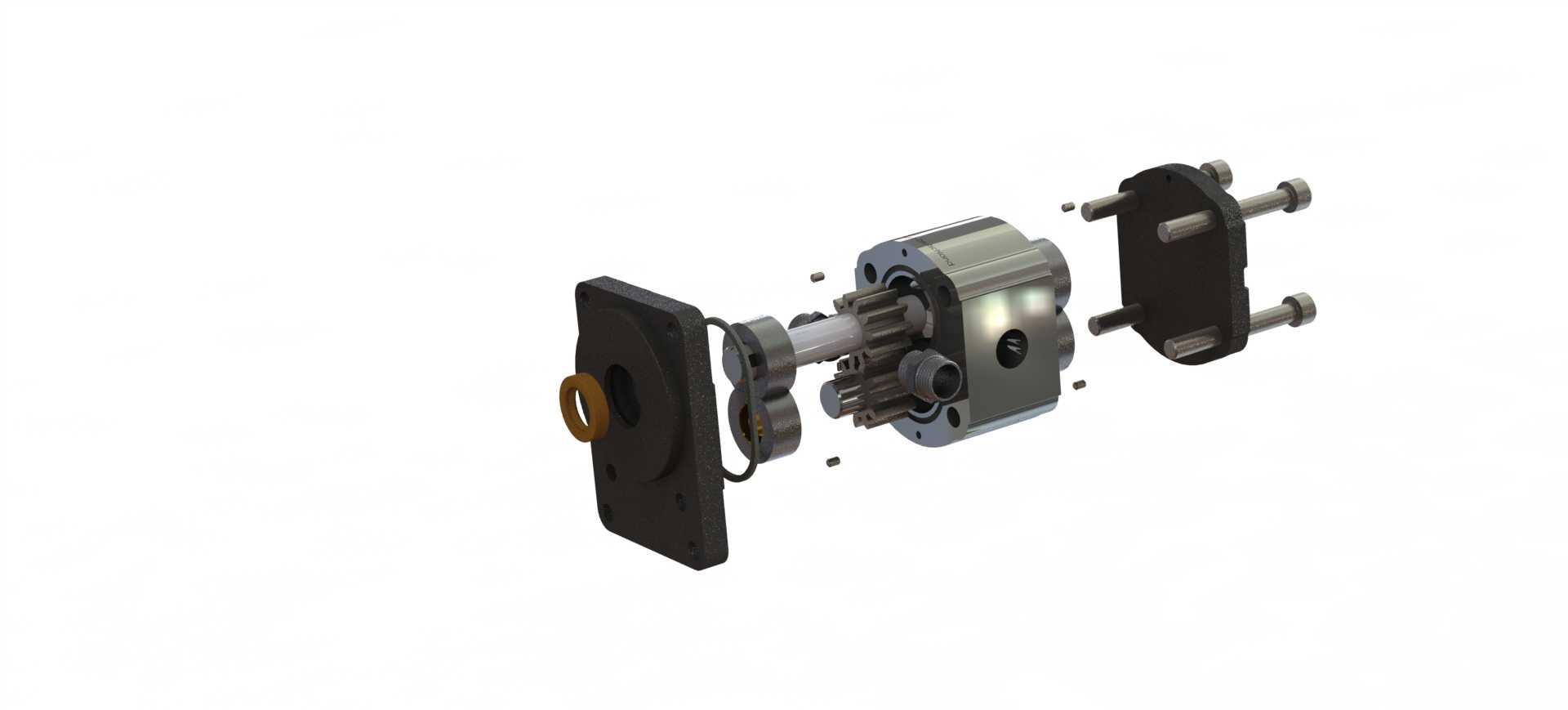

这款液压元件采用方形法兰安装结构，在工程机械液压系统、机床液压站、小型自动化设备液压回路中都有广泛适配场景，核心作用是将原动机输入的机械能转化为液压油的压力能，为整个液压回路提供稳定的压力油源，驱动液压缸、液压马达等执行元件完成直线往复或旋转动作。从结构设计来看，采用外啮合齿轮作为核心工作副，泵体内部的齿轮啮合过程中，轮齿脱开侧的密封容积逐渐增大形成真空，从进油口吸入液压油，随着齿轮转动，油液被带到轮齿啮合侧，轮齿啮合时密封容积减小，将油液从出油口压出，整个工作过程连续平稳，输出流量脉动控制在工程应用允许范围内，适配多数中低压液压系统的使用需求。安装边界设计上，方形法兰上预留四个对称布置的安装通孔，可直接通过螺栓固定在设备安装面板或阀组安装面上，安装定位精度易保证，不需要额外设计复杂的安装支架，能有效缩减设备整体的装配空间占用。伸出的驱动轴采用标准平键连接结构，可直接与电机输出轴、联轴器或皮带轮对接，轴伸端的密封结构采用多道密封圈组合设计，能有效避免高压油液从轴伸位置泄漏，同时阻挡外界粉尘、水汽进入泵体内部，延长内部齿轮、轴承等零件的使用寿命。进出油口采用标准管螺纹接口，可直接与常用液压油管接头适配，不需要额外加工转换接头，现场装配效率更高。泵体外部采用一体化铸造壳体，壳体壁厚经过强度校核，能承受额定工作压力下的载荷，不会出现壳体变形或开裂问题，壳体表面做了发黑防锈处理，在车间多油污、多潮气的环境下也能长期保持外观完好，不会出现大面积锈蚀脱落的情况。在实际选型应用中，这类泵常作为小型液压站的主泵使用，也可作为大型液压系统的补油泵、控制油源泵使用，对油液清洁度的要求相对适中，只要在进油侧加装精度符合要求的吸油过滤器，就能保证泵的长期稳定运行，日常维护只需要定期更换液压油、清理过滤器即可，不需要频繁拆解检修，运维成本较低。建模过程中对齿轮的齿形参数、啮合间隙、壳体内部的流道轮廓都做了精准还原，安装孔位、轴伸尺寸、油口位置都按照实际产品的安装尺寸做了对应，可直接用于设备装配干涉检查、液压管路布局模拟，也可作为液压系统教学演示的三维素材使用，帮助设计人员直观理解齿轮泵的内部结构与工作原理。
