工业设备用翘板型电源控制开关结构

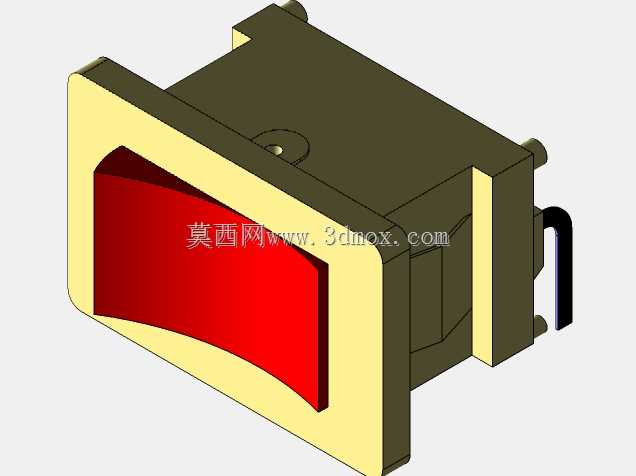

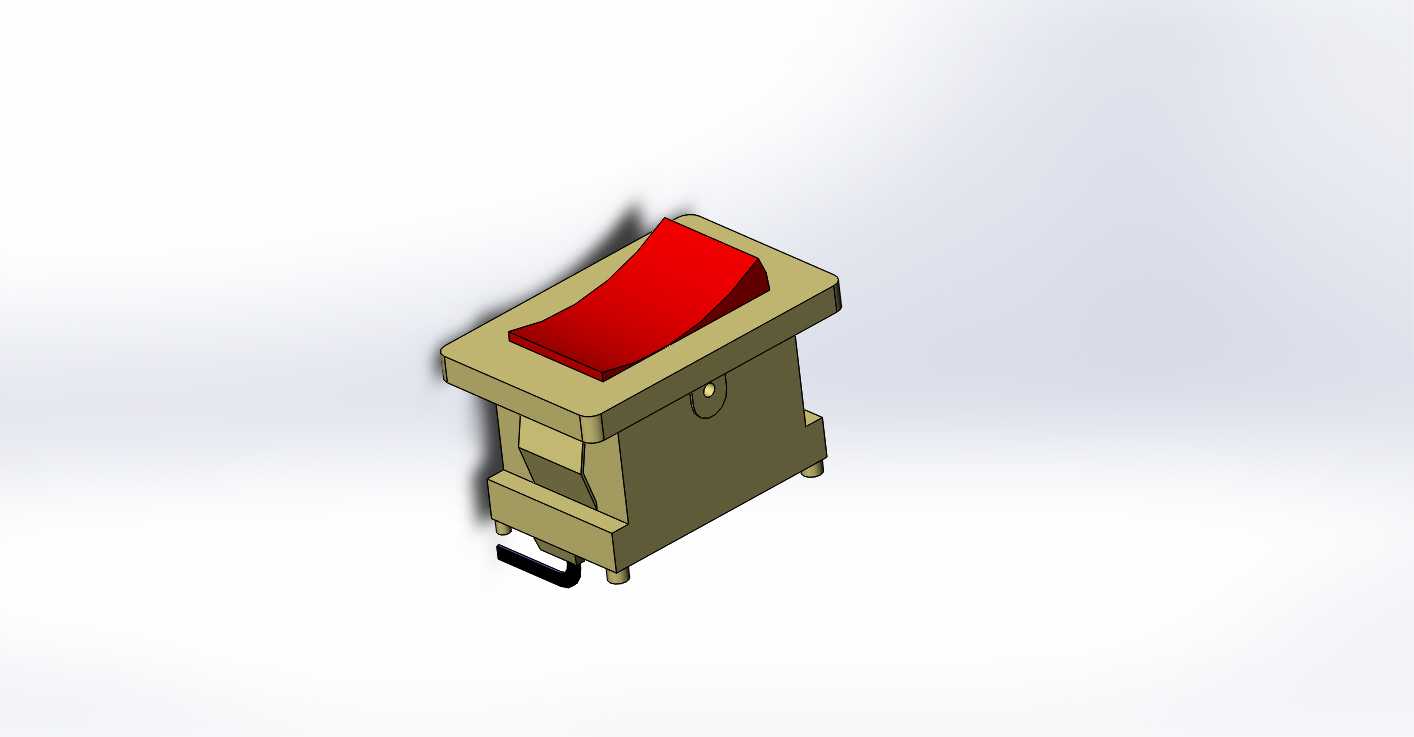

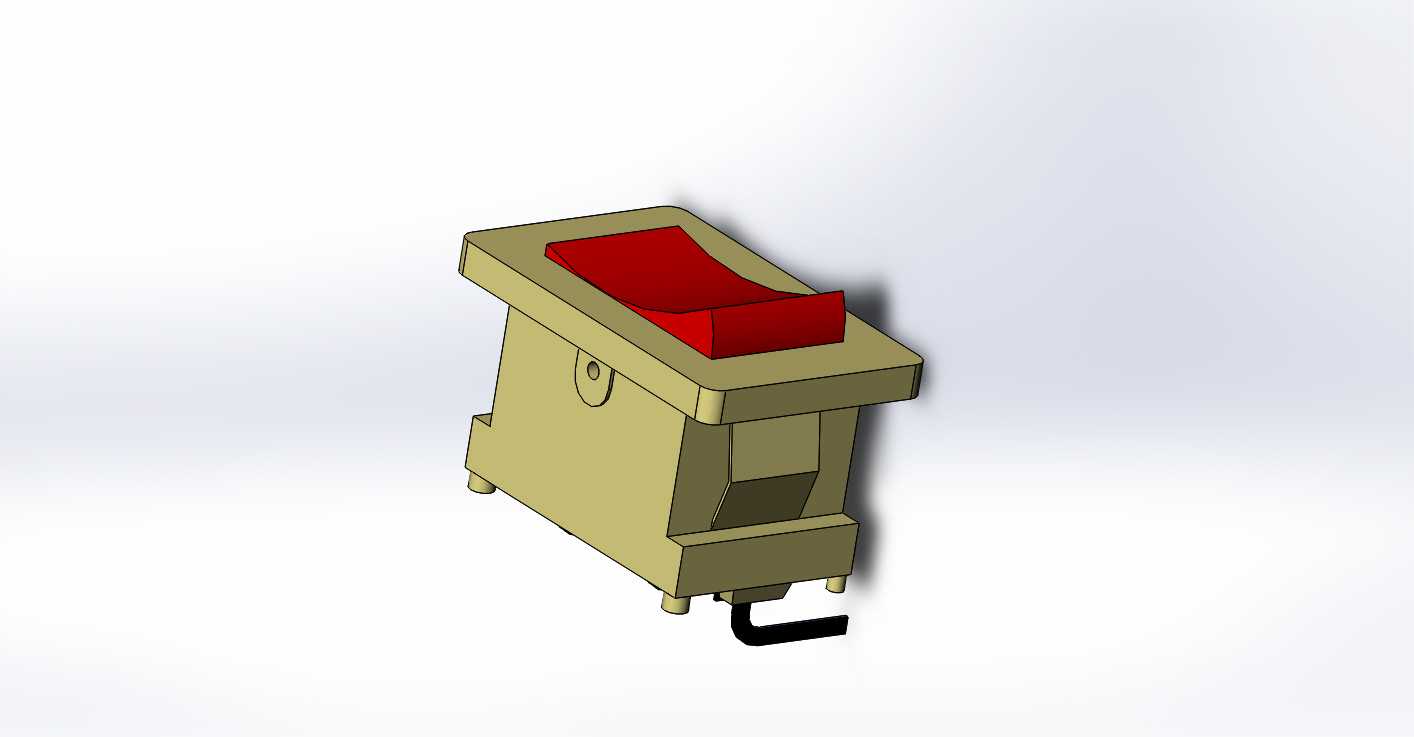

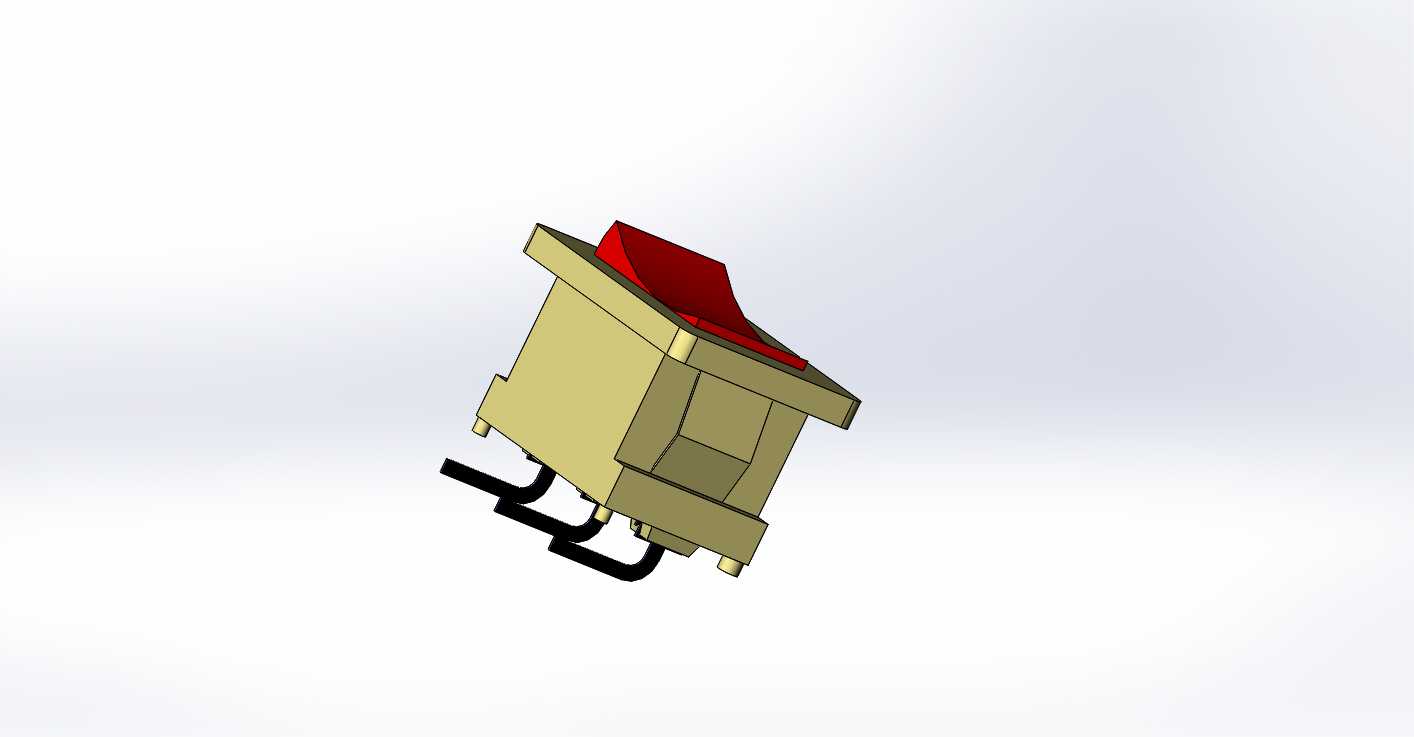

这款翘板结构的控制开关，主要面向工业电控柜、小型设备操作面板、台式加工设备的启停控制场景设计，日常作业中操作人员通过按压翘板的不同端，即可实现回路的通断切换，相比旋钮式开关操作行程更短，盲操作辨识度更高，适合需要频繁启停、作业人员手部可能佩戴劳保手套的工况使用。从结构设计来看，整体采用基座内嵌触点模块、上部翘板按压触发的布局，外壳主体选用耐油污、抗冲击的硬质绝缘材质，上部操作翘板做了内凹弧形处理，按压接触区域做了微弧度贴合指腹的造型，即便戴薄型劳保手套操作也不会出现打滑偏移的问题，翘板表面的醒目红色涂层，是为了在设备面板上快速识别操作位，避免多开关排布时出现误操作。基座部分做了阶梯式卡扣结构，安装时可直接卡入面板预先开好的对应尺寸方孔，不需要额外加装固定法兰，基座侧面预留的小凸点是卡扣锁止位，卡入面板后会自动弹开卡紧，避免设备运行振动导致开关松脱移位，底部伸出的接线端做了折弯导向结构，方便硬线直接插入接线端子，不需要额外调整线端角度，能减少现场接线的作业时长。设计过程中重点考量了安装边界的适配性，整体基座的长宽尺寸匹配常规工业面板的标准开孔规格，安装后突出面板的高度控制在合理范围，不会因为突出过多被作业过程中的物料、工具磕碰误触发，基座下部的接线区域预留了足够的走线空间，即便相邻安装多个同类型开关，接线端子之间也不会出现空间干涉，方便后期维护时拆接线。翘板与基座的连接转轴做了耐磨结构设计，长期反复按压不会出现转轴松旷、翘板歪斜的问题，翘板下方的触发顶杆对应内部触点的动作行程做了匹配优化，按压到位后有清晰的触感反馈，操作人员不需要目视确认就能判断开关是否切换到位，内部触点的通断间隙做了冗余设计，能适配常规工业控制回路的电压电流等级，避免带载切换时出现拉弧烧蚀触点的问题，基座底部的出线端做了防拉扯结构，接线完成后即使线缆受到外力拉扯，也不会直接作用在触点连接部位，提升长期使用的可靠性。
