工业级智能充电器金属外壳结构设计

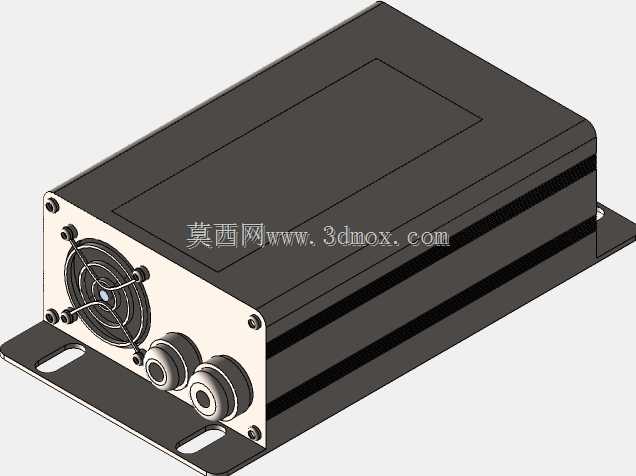

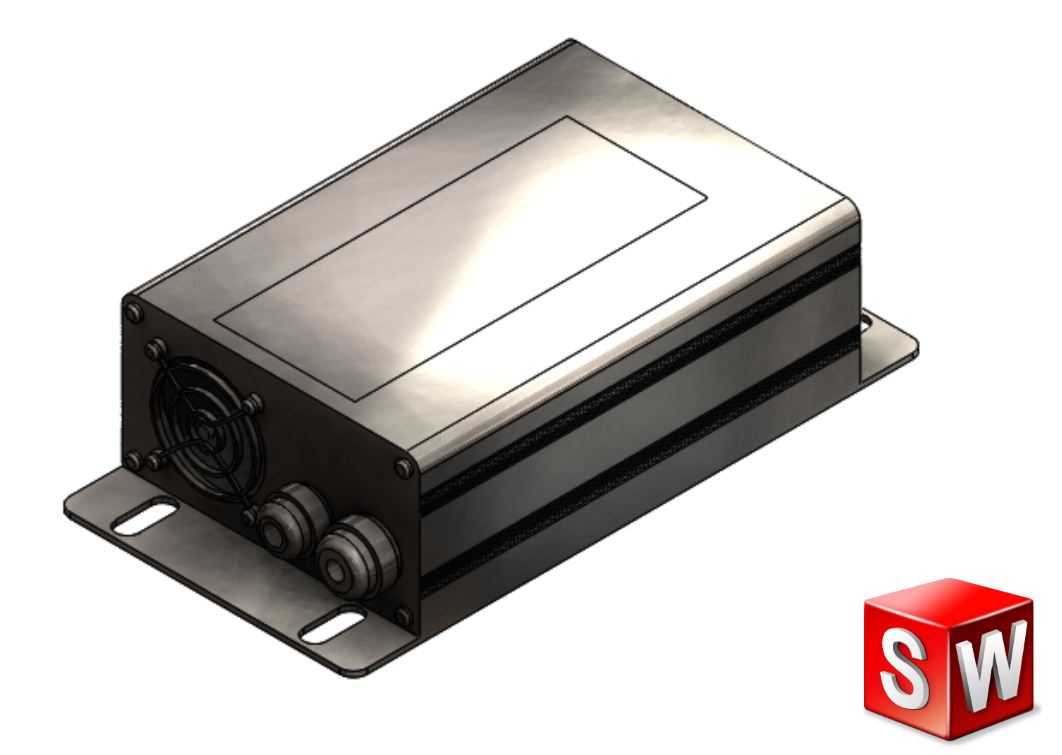

这款智能充电装置的壳体采用分体式铝合金拉伸型材搭配端板封盖的结构，在做结构设计时优先考虑了户外工业场景的散热与防护需求，型材本体自带的多道散热筋条无需额外加装散热片，就能在满功率充电工况下将内部功率器件的温升控制在合理区间，避免高温触发充电保护中断供电。设备两侧预留的安装耳片开有长圆形固定孔，安装时可根据现场机架的孔位偏差做一定范围的位置调整，不需要额外制作转接安装板，适配各类工业机柜、移动设备舱、户外储能基站的安装场景，安装耳片与壳体主体为一体化折弯成型，承重能力足以应对设备运输、运行过程中的振动冲击，不会出现固定耳断裂的问题。端板一侧集成了轴流散热风扇与两个防水航空插头，风扇采用向内抽风的风道设计，气流顺着型材内部的散热通道从另一端的缝隙排出，能直接带走功率板、整流模块表面的积热，航空插头的选型匹配了常规工业直流供电的线径规格，插头自带的防水胶圈可以满足户外淋溅场景的防护要求，避免雨水、灰尘进入壳体内部造成电路短路。壳体表面做了硬质阳极氧化处理，相比普通喷漆外壳更耐磕碰，在车间、工地这类容易发生剐蹭的使用场景下，不会轻易出现表层脱落、壳体锈蚀的问题。顶部预留的平整区域可用于粘贴设备参数铭牌、状态标识，不需要额外设计铭牌安装位。做三维结构建模时，型材的拉伸截面做了等壁厚设计，适配常规铝型材挤出工艺的生产要求，端板与型材的连接采用内六角螺丝固定，螺丝孔位做了沉头处理，装配后螺丝头不会突出壳体表面，避免安装时与周边部件发生干涉。内部的安装柱位根据常规充电控制板、整流模块的安装尺寸做了通用化设计，可适配不同功率等级的充电电路组件，不需要重新开模调整壳体结构，能有效缩短同系列不同功率产品的开发周期。设备的出线端做了线缆防弯折结构，避免设备移动过程中线缆反复弯折导致线芯断裂，提升长期使用的可靠性。
