车载方形燃油储罐结构设计方案

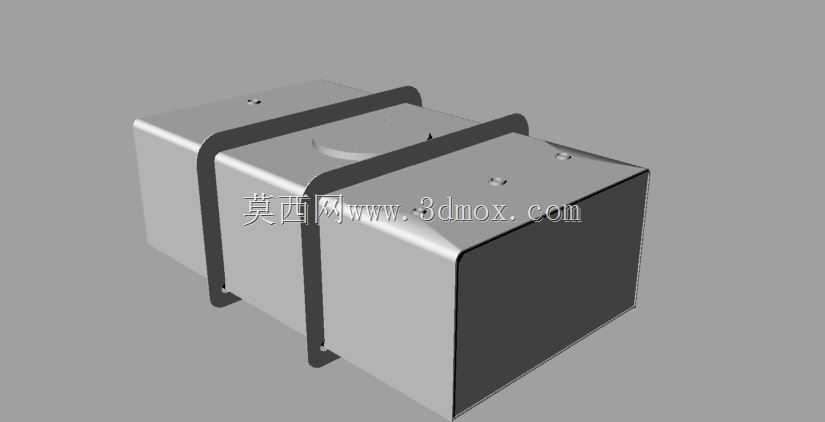

这款方形储液罐体的设计，最初是针对特种作业车辆底盘侧挂安装场景开发的，区别于传统圆柱形储罐，方正的外形能最大化利用车辆底盘两侧的矩形空余空间，在有限的安装边界内提升储液容积。从结构上看，罐体主体采用折弯焊接成型的金属壳体，边角处做了小圆弧过渡处理，既避免直角焊缝的应力集中问题，也能减少安装过程中与周边管线、车架部件的干涉风险。罐体外部设置的两道U型固定抱箍，是结合车辆行驶过程中的振动工况设计的，抱箍与罐体接触的位置预留了缓冲垫安装位，能避免刚性接触带来的罐体磨损，同时抱箍的安装孔位匹配常规重型车辆底盘的标准安装梁间距，不需要额外做安装支架改制就能适配多数同吨位级别的作业车辆。

在功能设计层面，罐体顶部预留的多个接口分别对应加注、液位检测、排气、回油的功能需求，接口位置避开了抱箍的安装区域，后期维护时不需要拆卸固定结构就能完成阀件的更换检修。罐体端面做了内凹式的加强结构，相比平面端盖，这种结构能承受更大的液体晃动冲击，尤其是车辆在非铺装路面行驶时，罐内液体的往复冲击不会造成端盖变形开焊。尺寸上1000x1800x550的规格，是结合车辆侧方安装的限界要求确定的，宽度方向550mm的尺寸不会超出车辆的法定外廓宽度，长度方向1800mm刚好匹配底盘侧梁的可用安装段长度，高度方向1000mm的设置也能保证加注口的高度符合日常操作的人机工程要求，不需要登高就能完成加注作业。

设计过程中还考虑了罐体的排空需求，底部的安装位置预留了千分之三的倾斜角度余量，安装后能保证罐内液体完全排空，无残留积液。抱箍的固定位置经过受力仿真验证，分别设置在罐体长度方向的两个受力平衡点上，即使在满载状态下遇到颠簸路面，罐体的变形量也能控制在材料允许的弹性范围内，不会出现焊缝疲劳开裂的问题。这类储罐除了车载燃油储存场景，也可适配移动设备的液压油储存、工业现场的中转储液等场景，结构的通用性较强，所有外部安装接口都采用通用标准尺寸，方便对接不同工况下的管路系统。
