液压气动系统用块状压力分配器

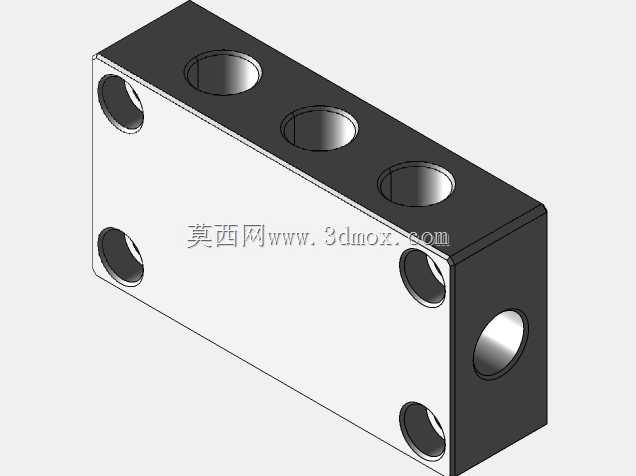

在液压与气动控制系统的集成化布局中，这类块状压力分配部件是管路梳理与介质分流的核心基础件，常见于小型液压站、自动化产线气路排布、机床润滑系统、试验台流体回路等场景，用来替代零散的管路接头拼接方案，减少管路泄漏点，压缩整体安装空间。从结构设计来看，整体采用长方体块式加工构型，主体为实心金属坯料铣削成型，三个顶面等距排布的贯通孔为介质输入或输出接口，可对应接入三路独立的压力回路，侧面分布的多个孔位为固定安装孔与侧向通路接口，能够实现单路输入多路输出的压力分配功能，也可根据回路需求调整孔位通断，实现不同支路的压力均衡分配。设计阶段优先考虑了安装边界的适配性，块体的安装孔采用对称排布方式，可适配水平安装、垂直贴装等多种固定场景，安装孔的孔径与孔距符合常规液压气动元件的安装间距规范，不需要额外加工转接板即可直接固定在安装面板或阀组基座上。孔道加工采用深孔钻工艺，内部流道转折处做了圆弧过渡处理，避免介质流动时出现直角涡流造成的压力损失，同时降低流道内的杂质残留风险，适合长期输送液压油、压缩空气等工业介质。块体的表面做了发黑防锈处理，能够适应车间内的油污、潮湿工况，外露的孔口都预留了标准管螺纹的加工余量，现场装配时可直接接入对应规格的管接头，不需要二次扩孔或攻丝。不同于拼接式的分配管路，一体式块体结构的抗振性能更好，在设备启停、压力波动的工况下不会出现接头松动渗漏的问题，三个顶面接口的等距排布也方便后续加装压力表、节流阀等辅助元件，不需要额外调整管路走向。在进行三维建模时，所有孔位的位置度公差、孔深尺寸都严格按照实际加工工艺设定，安装孔的沉头深度、孔口倒角都做了还原，能够直接用于生成加工代码，也可用于流体回路的装配干涉检查，提前排查管路对接时的空间冲突问题。
