模块化七位欧标排插结构设计方案

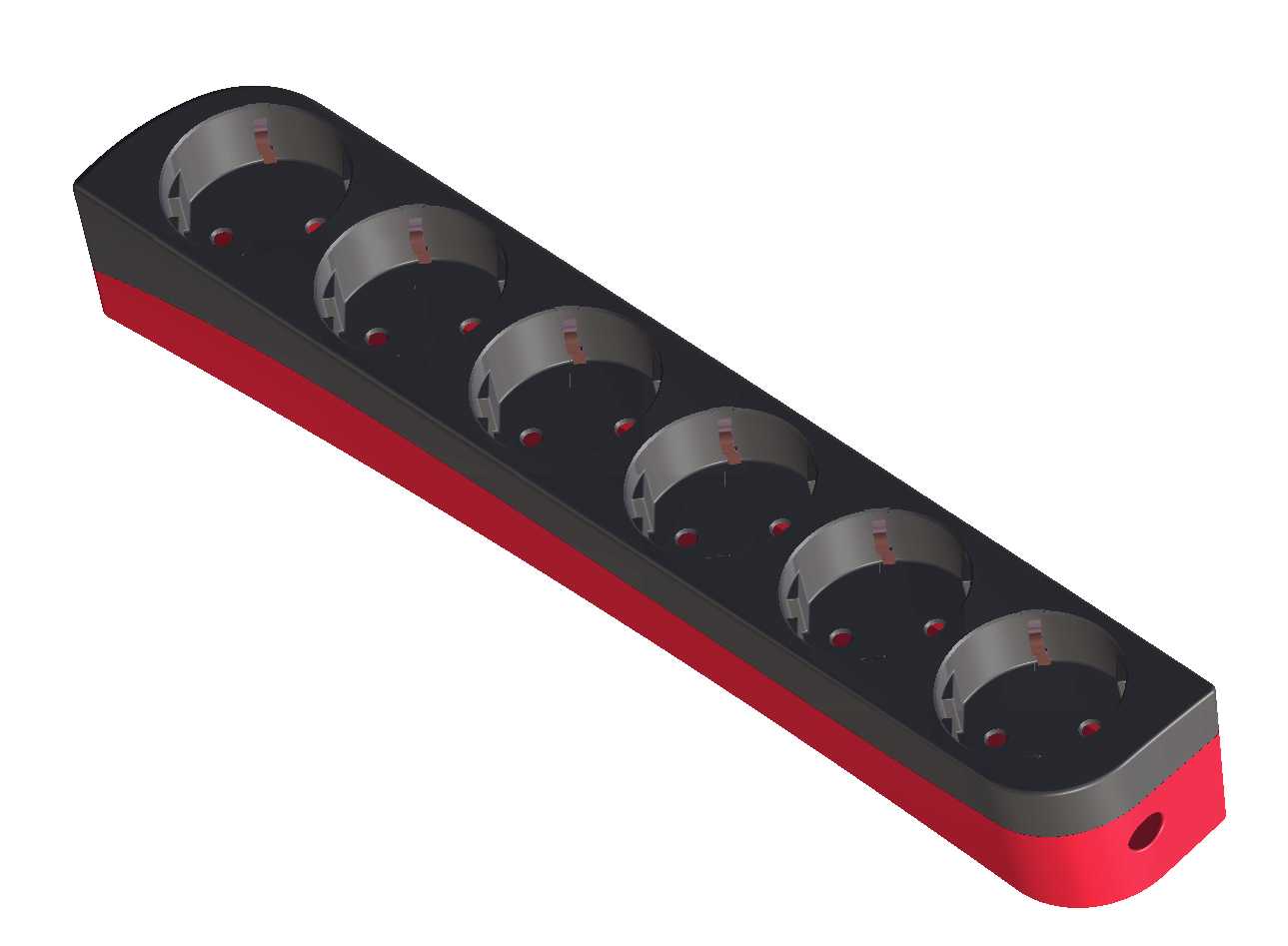

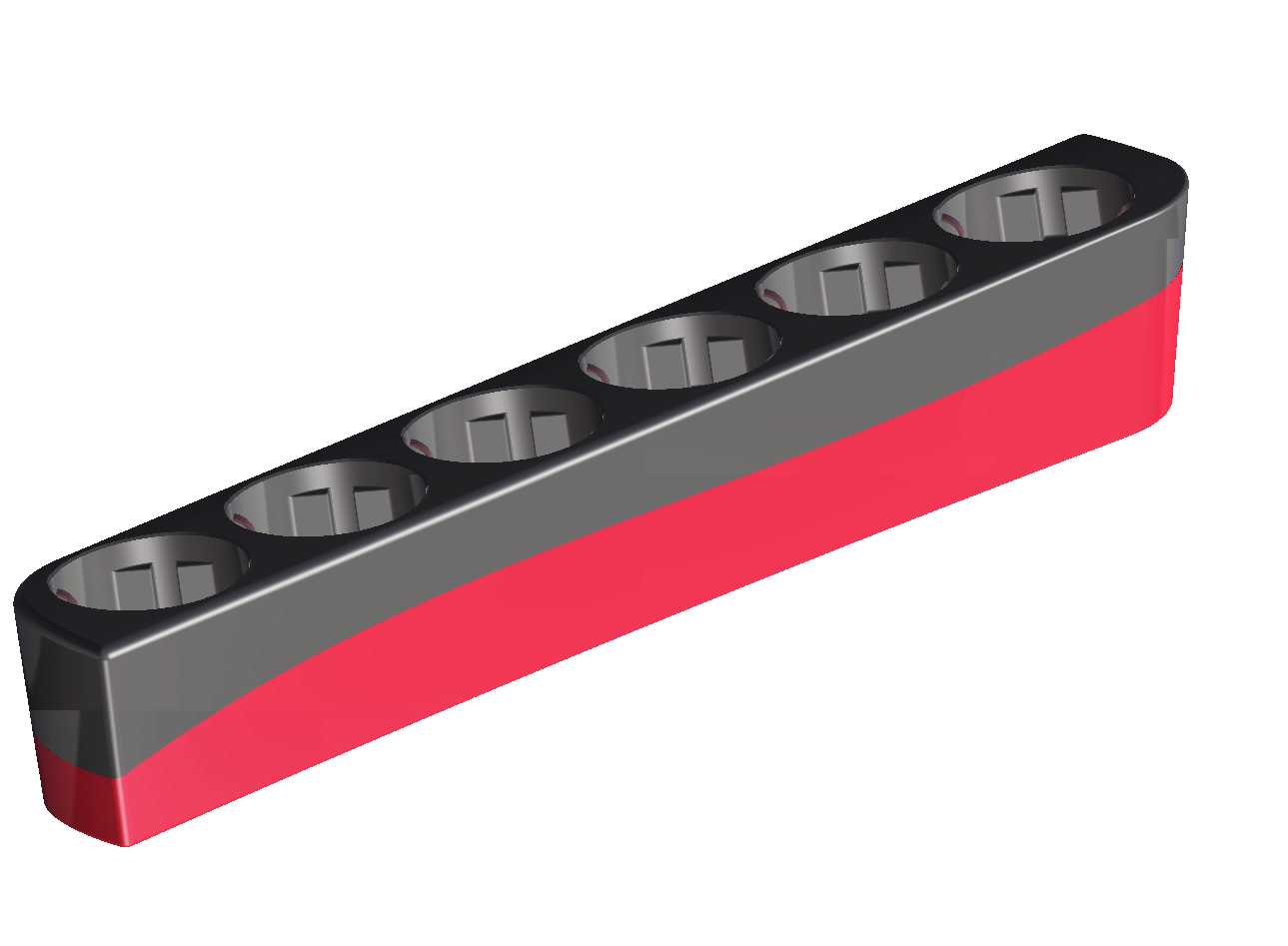

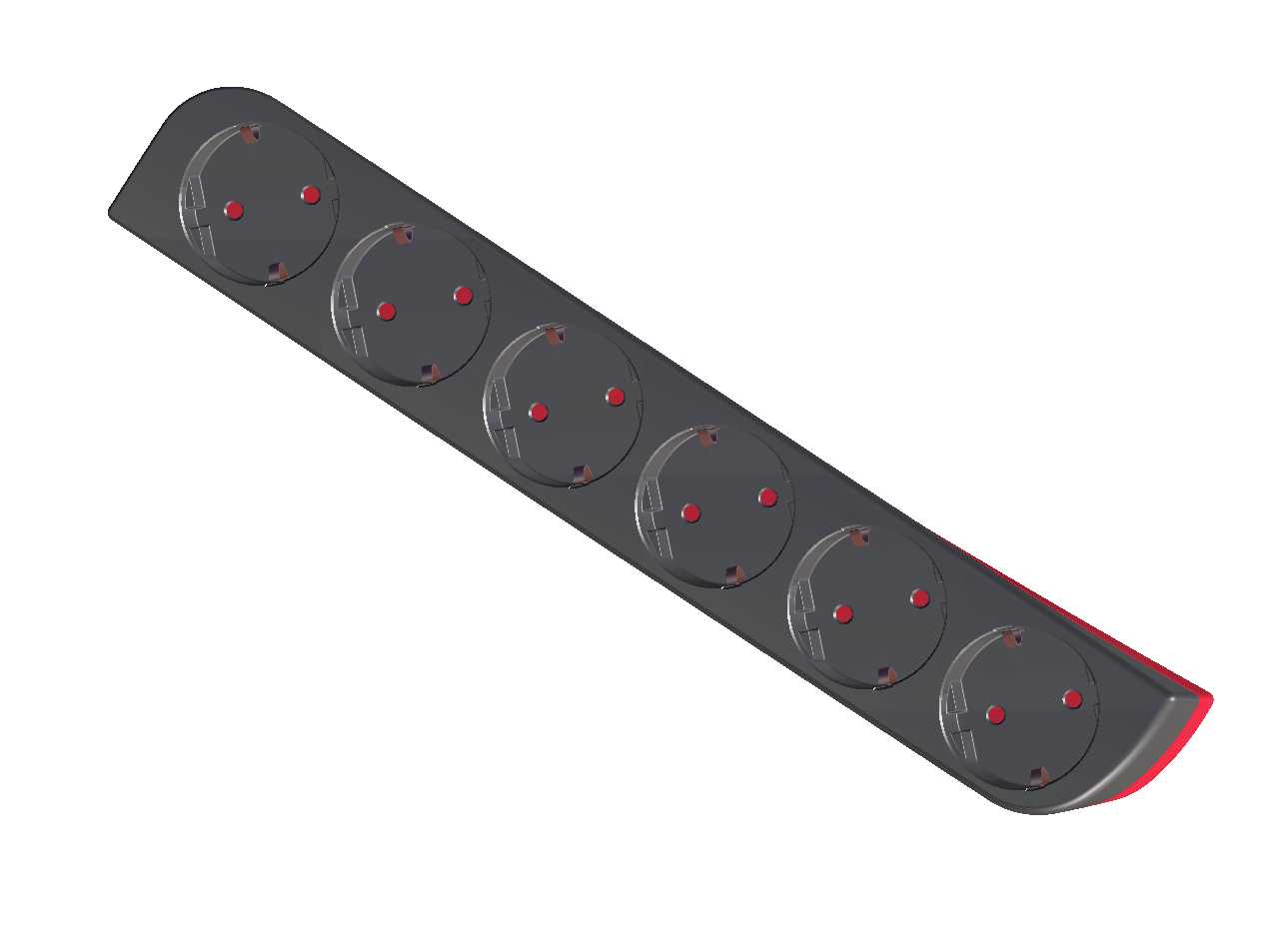

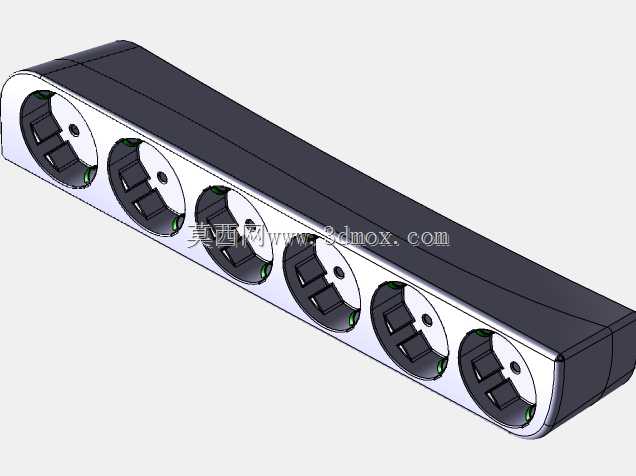

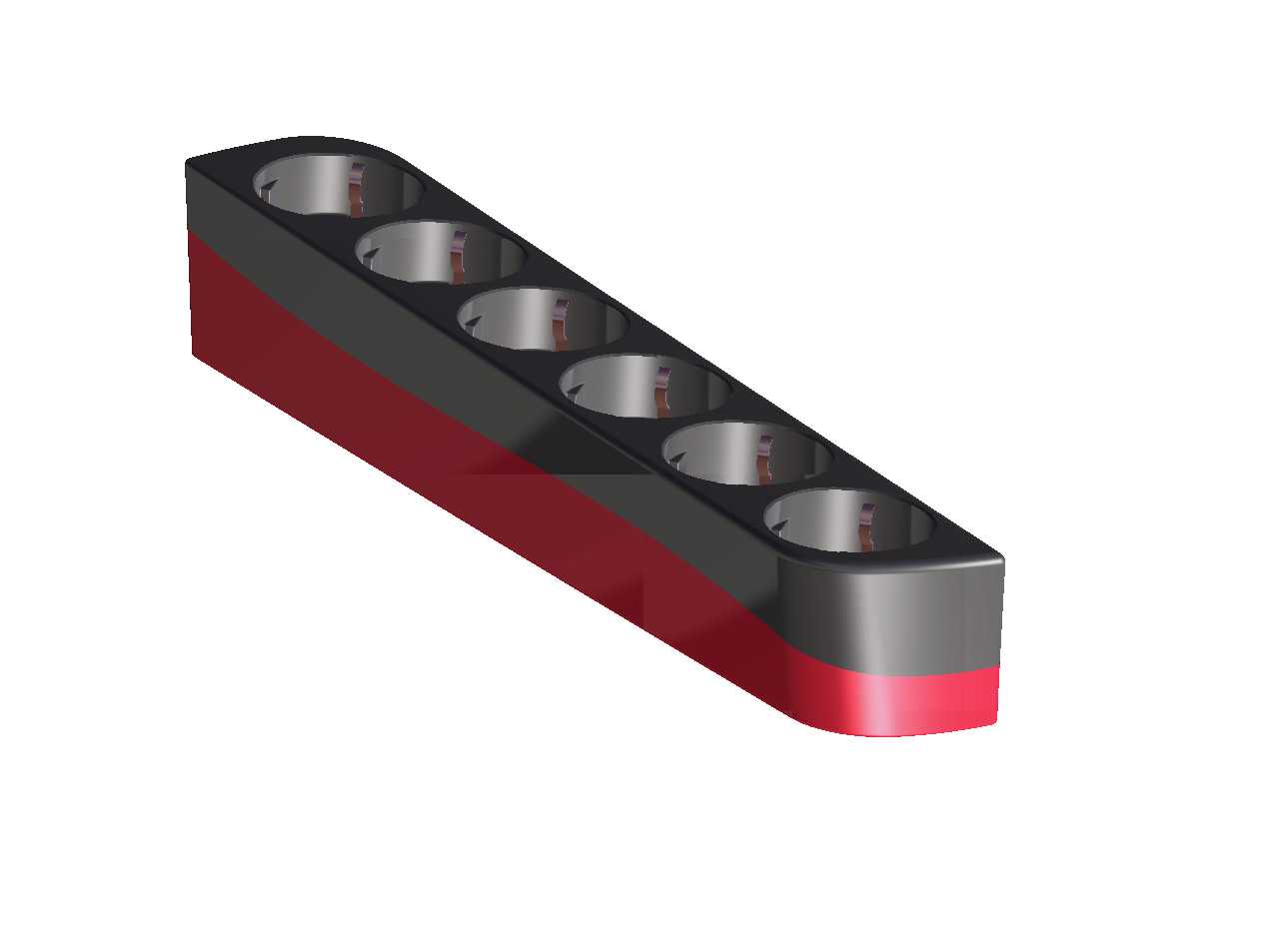

这款七位欧标排插的结构设计，核心围绕民用及商用桌面取电场景的实际需求展开，在结构拆分上采用上下壳体扣合的经典装配逻辑，上壳预留统一规格的欧标插座安装位，下壳承担走线腔、线缆固定与整体承重的功能，壳体边缘做了圆弧过渡处理，既避免装配过程中锐边划伤操作人员，也能降低日常使用中磕碰带来的壳体开裂风险。从安装边界来看，整体为长条形窄幅结构，宽度控制在常规桌面理线的适配尺寸内，长度可根据插座位数灵活调整，本次展示的七位版本预留了标准的线缆出线孔，位于壳体端部居中位置，适配常规三芯电源线的过线尺寸，无需额外扩孔即可完成线缆装配。设计过程中充分考虑了位数拓展的灵活性，插座安装位采用等间距排布逻辑，单孔位的安装尺寸完全统一，可根据实际使用需求删减或增加插座位数，调整为3位、5位等不同规格时，仅需调整上下壳体的长度尺寸，内部的铜片安装卡槽、接线柱固定位均可沿用原有结构，无需重新开模设计核心装配结构，能有效降低不同规格产品的开模成本。在功能特性上，每个插座位的插孔深度按照欧标插头的插入尺寸设计，保证插头插入后接触稳定，不会出现松脱、接触不良的问题，上下壳体的扣合位设置在壳体侧边内侧，装配后无外露扣缝，既提升了整体外观的整洁度，也能减少日常使用中灰尘、泼溅液体进入壳体内部的概率，壳体外侧的红黑配色分区，既可以作为产品外观的识别特征，也能在结构上区分壳体的受力区域，红色区域为下壳的侧边加强筋对应位置，提升壳体放置时的抗形变能力。从实际应用场景出发，这类排插可适配办公桌面多设备同时取电、工作台临时供电、展会展位集中供电等多种场景，窄幅的结构设计不会占用过多桌面空间，端部的出线方式也方便沿桌面边缘理线，避免线缆杂乱缠绕。内部的铜片安装槽与壳体为一体化注塑结构，无需额外增加铜片固定件，装配时仅需将预装完成的铜片组件卡入对应卡槽，即可完成铜片的定位固定，能有效提升装配效率，减少装配工序中的零件数量。壳体壁厚按照常用注塑材料的成型参数设计，既保证足够的结构强度，承受日常使用中的踩踏、挤压外力，也不会因为壁厚过大导致注塑过程中出现缩痕、翘曲等成型缺陷，上下壳体的固定柱位置对应每个插座位的间隙处，锁紧螺丝后受力均匀，不会出现壳体翘边、扣合不严的问题。
