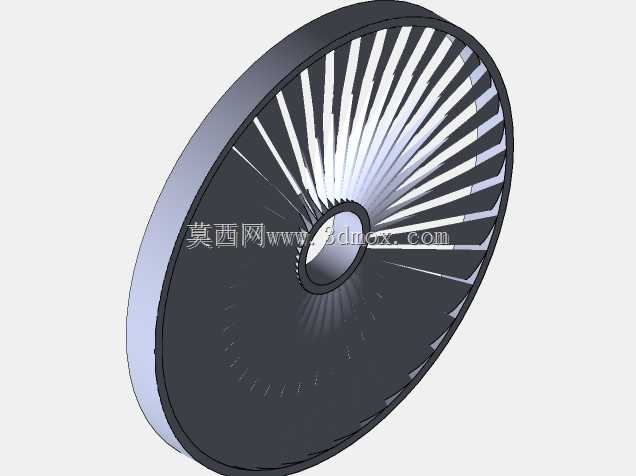

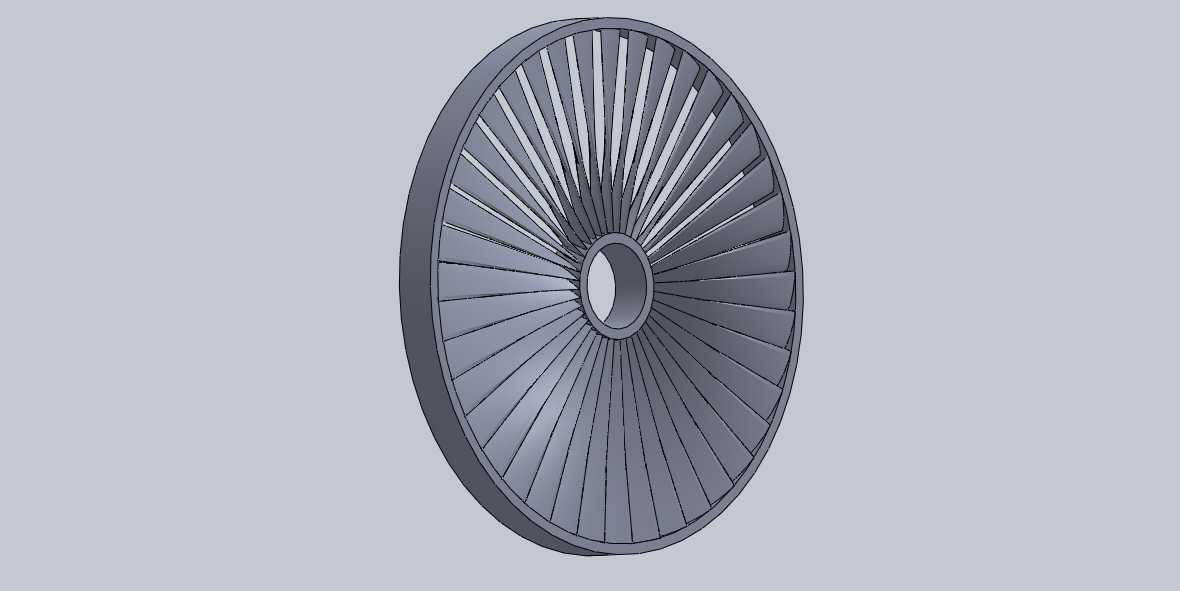

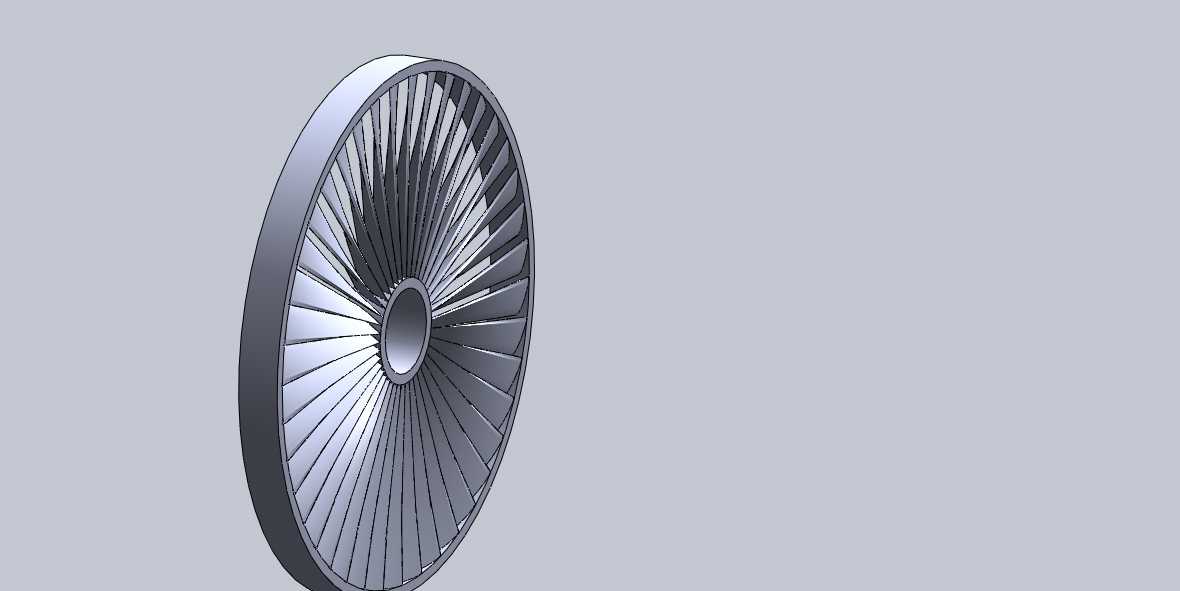

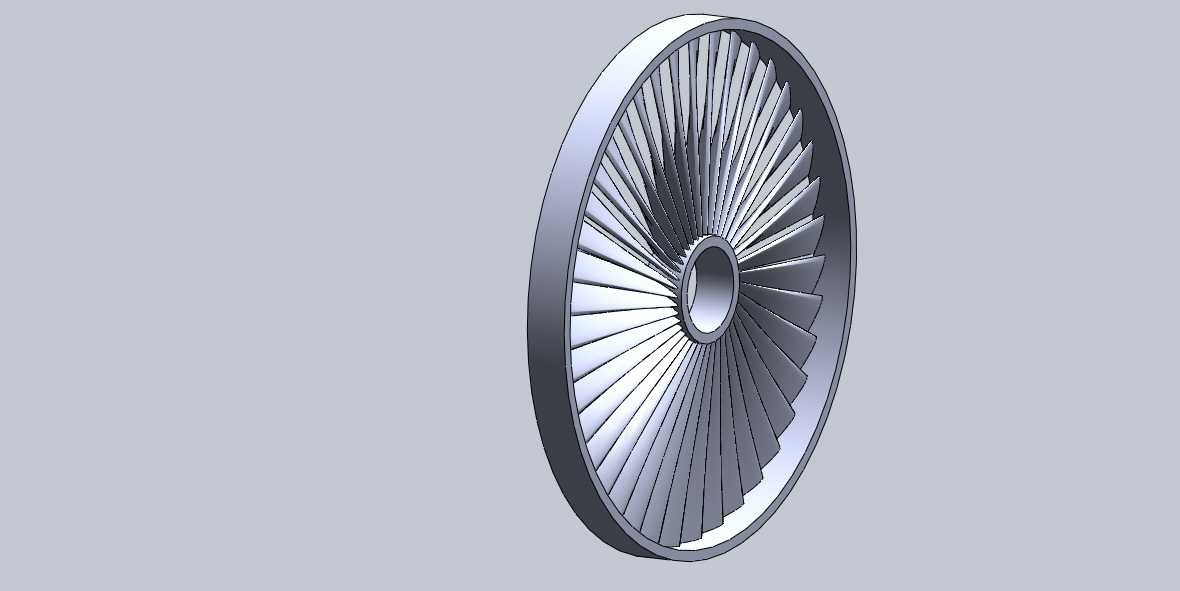

基于NACA12翼型的汽轮机涡轮叶片组结构

在蒸汽透平动力系统中，涡轮叶片组是完成热能向机械能转换的核心做功部件，这套叶片组的气动外形参考NACA12翼型数据构建，适配中小功率凝汽式汽轮机的高压级段安装需求。从实际安装边界来看，该叶片组采用轮盘一体式集成结构，中心定位孔与主轴轴径采用H7/k6过渡配合公差，轮盘外缘的叶根采用枞树型榫槽定位，无需额外焊接工序即可完成叶片与轮盘的锁止固定，单级轮盘的轴向安装厚度控制在适配通流部分轴向间隙的范围内，可直接替换同尺寸参数的老旧损伤叶片组，无需对气缸隔板、汽封结构做额外改造。设计过程中优先考量了蒸汽流场的做功效率，翼型截面的弦长沿叶高方向做了线性渐变处理，叶顶位置预留了0.8-1.2mm的径向汽封间隙，避免机组启停过程中热胀差导致叶顶与缸体碰磨；叶片的型线曲率沿蒸汽流动方向做了连续平滑过渡，可减少高速蒸汽绕流时的边界层分离损失，降低叶栅通道内的涡流损耗。从功能特性来看，该叶片组可承受3.5MPa左右的进汽压力冲击，叶片表面的粗糙度设计要求达到Ra1.6以下，减少蒸汽中的杂质颗粒对叶身的冲蚀磨损；相邻叶片之间的出气边间隙经过严格校核，可保证蒸汽流出叶栅时的气流角与下一级导叶的进气角度精准匹配，避免气流冲击导叶前缘产生额外的激振力，降低机组运行过程中的叶片振动疲劳风险。在工业应用场景中，这类叶片组不仅可用于固定式工业拖动汽轮机，驱动给水泵、风机等厂用辅机，也可适配小型余热发电系统的透平主机，在化工、冶金行业的余热回收场景中，这类高精度翼型叶片组可有效提升低品位蒸汽的能量利用率，相比直叶片结构的涡轮，整机循环效率可提升4%-6%。建模过程中对叶根的受力接触面做了局部网格细化验证，确保额定转速下榫槽位置的接触应力处于材料许用应力范围内，轮盘的腹板厚度经过刚度校核，在1.2倍额定转速的超速试验工况下，轮盘的最大径向变形量不会超过汽封间隙的安全阈值，不会出现动静态部件碰磨的风险。
