卧式外燃结构斯特林动力装置

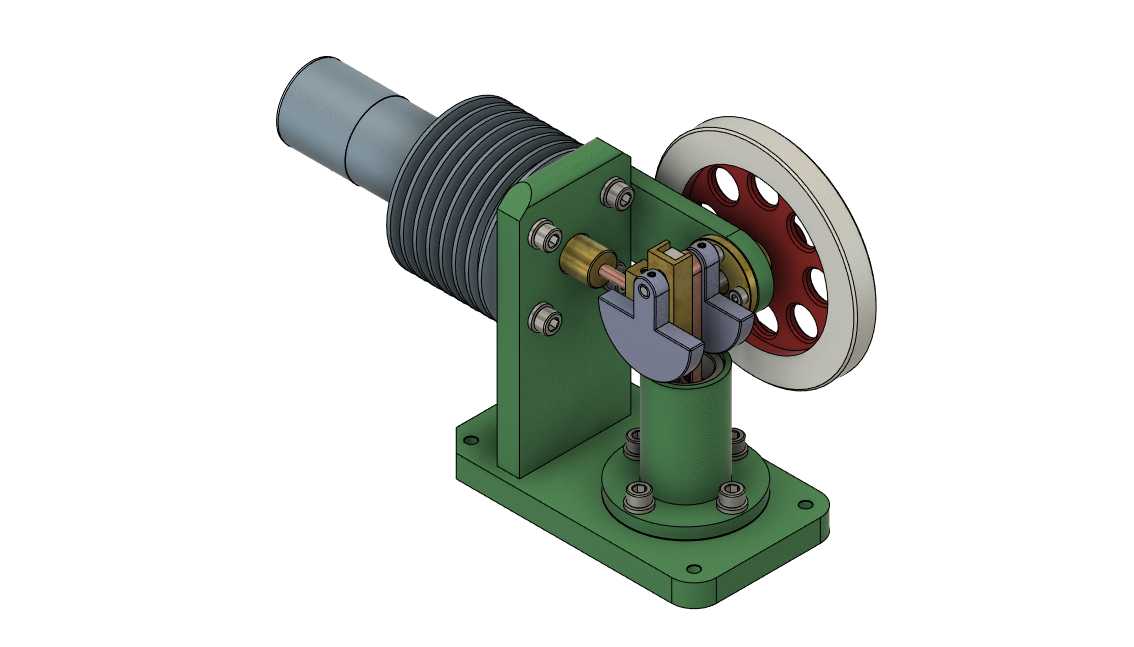

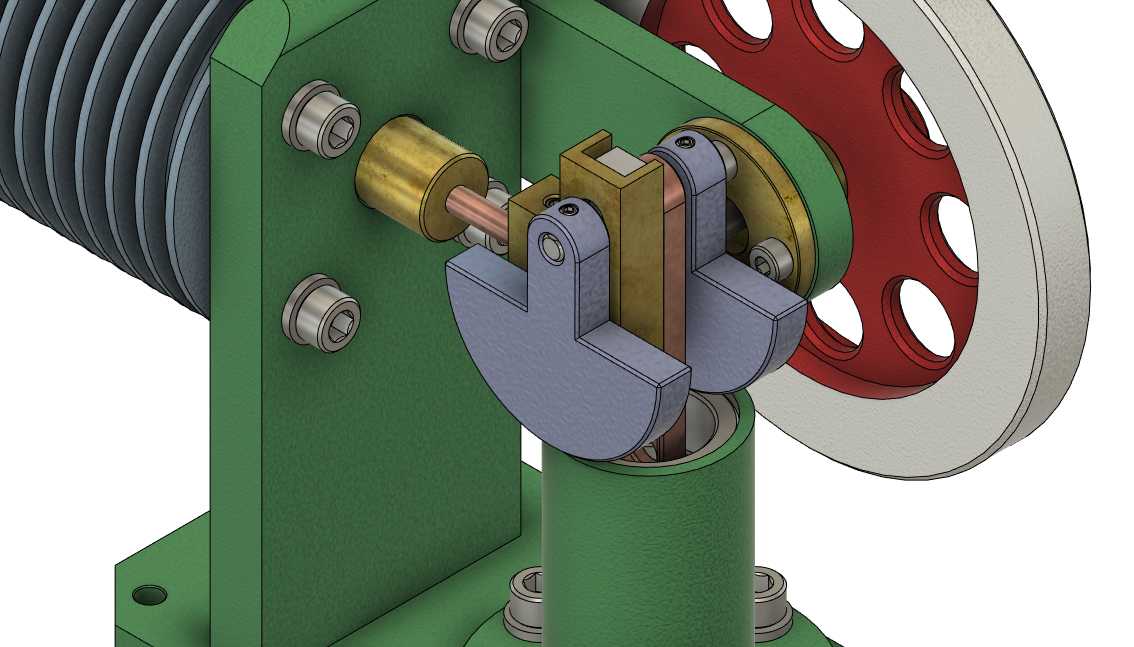

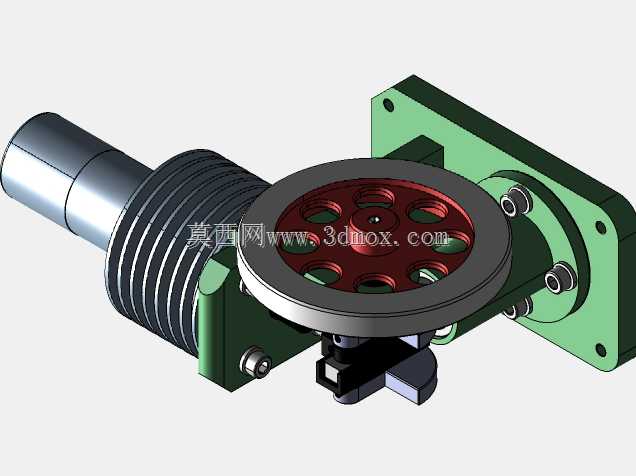

这款卧式斯特林动力装置，常被应用于小型余热回收场景、教学实验演示台架以及低功率分布式能源试验场景，依靠封闭腔体内工质的受热膨胀、遇冷压缩循环实现热能到旋转机械能的转换，无需传统内燃机的爆燃做功过程，运转平顺性优势明显。从结构设计来看，整体采用卧式布局将换热气缸组件水平布置于支架上方，动力转换的曲柄飞轮组件侧置在气缸热端对侧，立式支撑柱承接曲柄转轴与动力输出端，底部方形安装底板预留四个沉头安装孔，可直接固定在型材台架或实验基座上，安装边界规整，底板总长度约为气缸组件长度的1.2倍，整体重心落在底板中心区域，高速运转时的整机振动控制难度更低。设计过程中优先考虑了换热效率与传动可靠性的平衡，气缸外侧的多层环形散热翅片直接与冷端腔体集成，无需额外加装冷却管路即可保证冷端工质的温度稳定，热端气缸采用直通式圆柱结构，可直接对接外部热源，无论是酒精灯加热还是工业余热烟气导流都能适配。曲柄连杆机构采用偏心轮搭配拨叉的传动结构，相比传统曲柄连杆减少了铰接点数量，装配公差更容易控制，侧置的带辐条飞轮既承担储能稳速的作用，也可作为动力输出轮，通过皮带连接外接负载即可输出扭矩。支撑结构采用分体式设计，气缸固定支架与立式转轴支座通过螺栓固定在底板上，各部件的加工基准统一以底板上的定位销孔为基准，装配时无需反复调整同轴度，后期维护拆解也可快速复位。在实际应用选型时，这类小功率斯特林装置可作为小型温差发电的动力源，搭配小型发电机即可实现低品位热能到电能的转换，也可作为高校热工教学的演示教具，直观展示外燃式热机的工作循环过程，结构上没有复杂的配气机构，零件加工难度低，普通常规机加工设备即可完成全部非标零件的制作，非常适合机械设计从业者做动力类结构设计的参考案例，建模过程中各运动副的配合间隙、换热部件的壁厚参数都经过实际运转验证，可直接用于原理样机的制作参考。
