中压旁路开关站户外配电设施结构设计

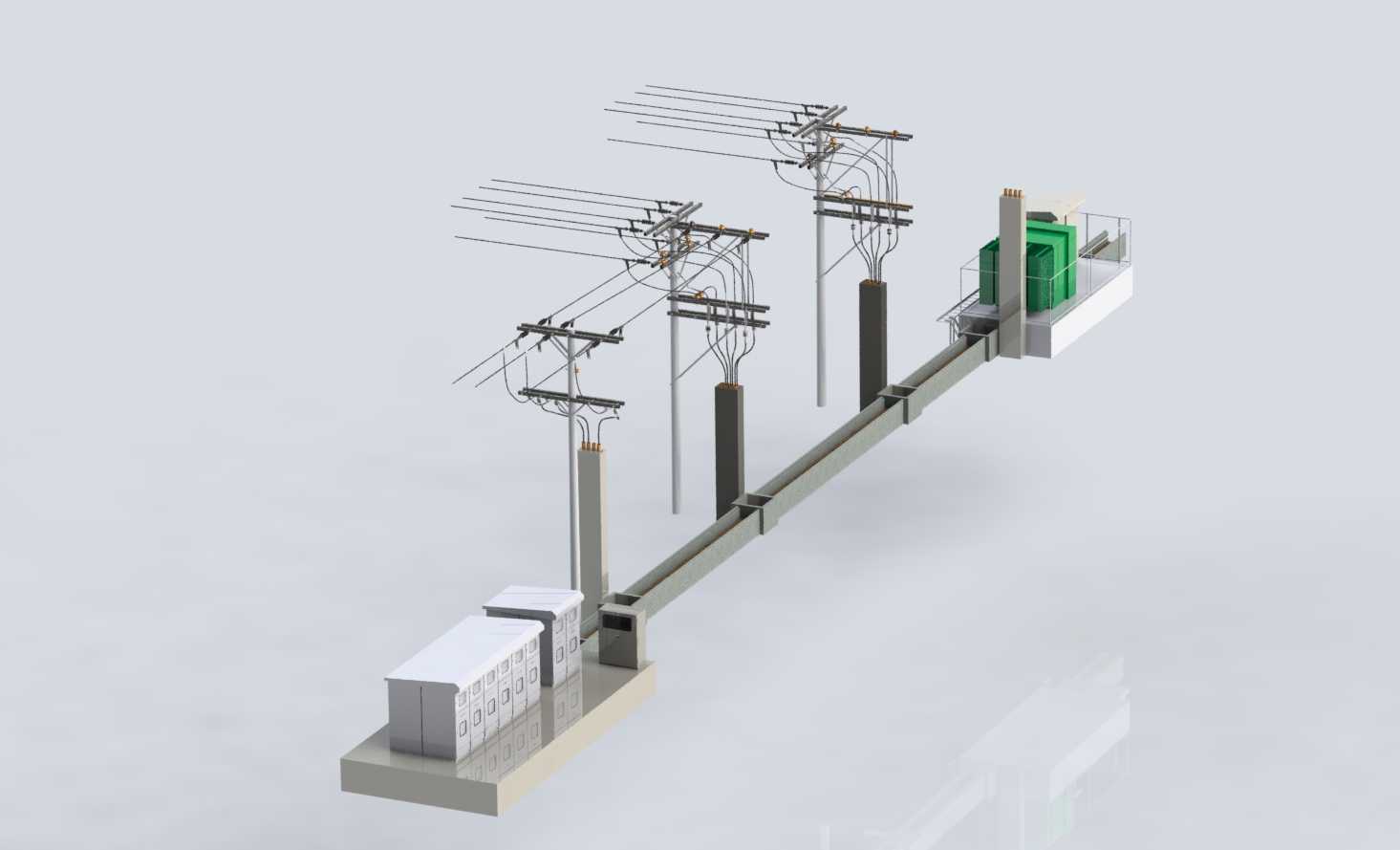

在配电网不停电作业与负荷转供场景中，旁路开关站是支撑线路检修、故障隔离、电源切换的核心户外配电设施，这套三维结构完整还原了户外落地式中压开关站的全场景布置逻辑，覆盖从架空线引接、母线排布到成套柜组安装的全链路结构细节。从实际工程落地角度看，这类开关站多部署在城市配网架空线路区段、工业园区供电节点或是老旧线路改造区段，核心作用是在主线路需要停电检修时，通过旁路回路快速搭建临时供电通道，实现用户侧不停电转供，同时也可作为区域负荷的分段开关节点，灵活调整配网运行方式，缩小故障停电范围。整套结构的设计思路完全贴合户外配电的工程实际，架空进线端采用多回路水泥电杆分层横担布置，横担上预留了绝缘子安装位、引线固定金具的装配空间，不同电压等级的引线按照安全间距分层排布，避免线间安全距离不足引发的放电风险；架空引线通过电缆引下结构接入地面的成套开关柜体，柜体组采用模块化拼接设计，不同功能的进线柜、出线柜、母联柜沿混凝土基础排布，柜体底部预留了电缆沟对接接口，方便进出线电缆的敷设与后期运维检修。开关站的出线端配套设置了箱式配套装置，整体安装基础采用高出地面的混凝土承台设计，承台边缘预留了排水坡度，避免雨季积水浸泡柜体底部的密封结构，整套设施的安装边界充分考虑了户外运维的操作空间，柜体操作面预留了足够的检修通道，架空电杆与柜体之间的引线长度预留了风偏、温度形变的冗余量，避免极端天气下引线受拉断裂。结构细节上，所有外露的金属构件都考虑了户外防腐的设计要求，柜体外壳采用带防雨檐的密封结构，通风口设置了防尘防虫的滤网结构，架空横担与电杆的连接节点采用标准抱箍结构，方便现场装配调整，整套模型的结构比例完全参照实际工程的安装尺寸搭建，可直接用于配网工程的方案展示、施工交底参考，也可作为配电设备结构优化的基础设计参考，帮助设计人员快速校验不同布置方案下的安全距离、安装空间是否满足规范要求，减少现场施工时的结构冲突问题。
