山地自行车203毫米镂空牙盘结构设计

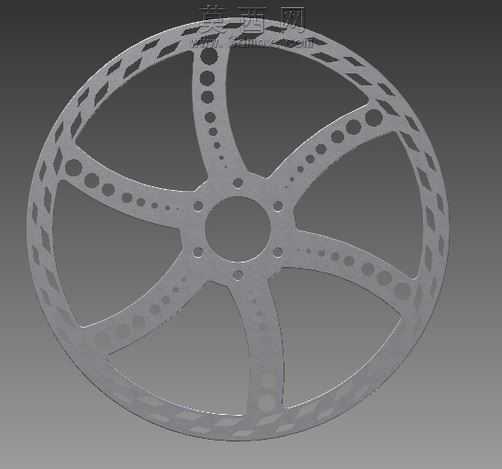

本作品为山地自行车传动系统核心牙盘部件的三维设计，整体盘径设定为203毫米，采用五辐式镂空轻量化结构方案，建模过程中以Autodesk Inventor为核心工具，先通过草图绘制确定盘片的基准轮廓，精准定位中轴安装孔的中心位置，保证盘体的回转中心与安装基准完全同轴，避免后续装配出现传动偏心问题。在结构设计阶段，针对山地车骑行的受力需求，对五根支撑辐条做了变截面过渡处理，辐条与中心安装座、外圈齿盘的衔接位置均做了圆角应力释放设计，避免应力集中导致的盘体断裂风险。盘片外圈的齿形轮廓严格参照山地车链条啮合标准绘制，每一个齿的齿高、齿厚、齿间弧度都经过参数化约束，保证与链条啮合时的顺滑度，减少传动过程中的跳齿、掉链概率。盘体表面采用大面积镂空设计，除了辐条间的主镂空区域外，辐条本体、外圈齿盘的非啮合区域也设计了规则排列的减重孔，在保证盘体结构强度满足山地越野骑行受力要求的前提下，最大化降低部件自重，提升骑行时的传动响应效率。材质设定阶段，将盘体主体材质赋予高强度铝合金材质参数，调整材质的金属粗糙度、反光度参数，渲染时采用柔和的环境漫反射光源，清晰呈现盘体的镂空结构细节与金属质感，同时对安装孔、齿形啮合面等关键配合面做了精度标注预留，保证模型可直接对接后续的工程图导出与加工生产环节。整体设计兼顾了结构强度、轻量化需求与外观辨识度，镂空的纹理排布既满足力学性能要求，也具备较强的视觉设计感，适配山地自行车的运动属性。
