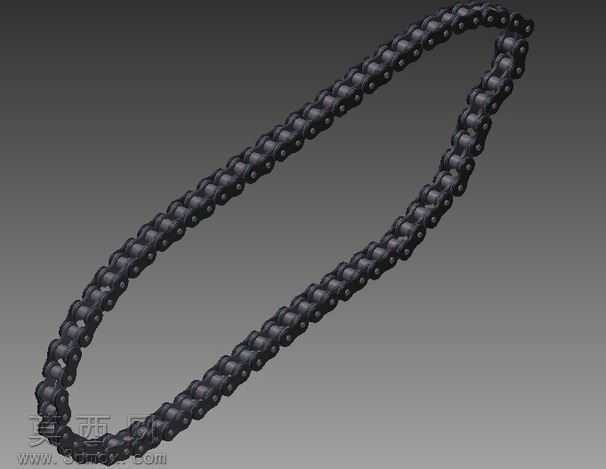

闭合式公制传动链条三维设计作品

本作品为闭合式公制传动链条的三维建模设计，建模过程严格遵循公制链条的标准尺寸规范，先完成单个链节的参数化建模：依次构建外链板、内链板、销轴、套筒、滚子五个核心组成零件，每个零件的尺寸公差、倒角细节、装配间隙都按照机械设计手册中公制短节距传动链的标准参数设定，保证后续装配的合理性。完成单个链节零件建模后，在装配环境中通过同轴心、面重合等标准配合约束，将内链节与外链节依次铰接，严格控制相邻链节的转动间隙，还原链条可灵活弯折的真实物理特性，之后按照预设的闭合环形轨迹，通过阵列配合、路径配合等高级装配方式，将所有链节依次拼接为完整的闭合环形链条，整体装配完成后验证所有铰接位置的转动自由度，确保链条可沿环形轨迹顺畅传动，无卡滞、干涉问题。材质与渲染阶段，为链板赋予经过发黑处理的合金钢材质，调整材质的粗糙度、金属度参数，还原工业链条表面哑光带轻微金属反光的真实质感；为销轴、滚子部分赋予高硬度轴承钢材质，表面设置轻微的磨削纹理，区分不同零件的加工工艺差异；场景内添加柔和的工业环境光，搭配主辅光源补光，突出链条各零件的轮廓层次与结构细节，清晰展示链节之间的铰接结构与整体环形形态。设计过程中重点考量链条的实际传动特性，所有链节的节距、滚子直径、内节内宽等核心参数完全匹配公制链条的通用标准，可直接用于传动机构的运动仿真、装配干涉检查，也可作为输送设备、传动系统设计的配套参考模型，帮助设计人员快速完成链传动机构的整体布局验证，减少重复建模的工作量，提升机械设计的整体效率。
